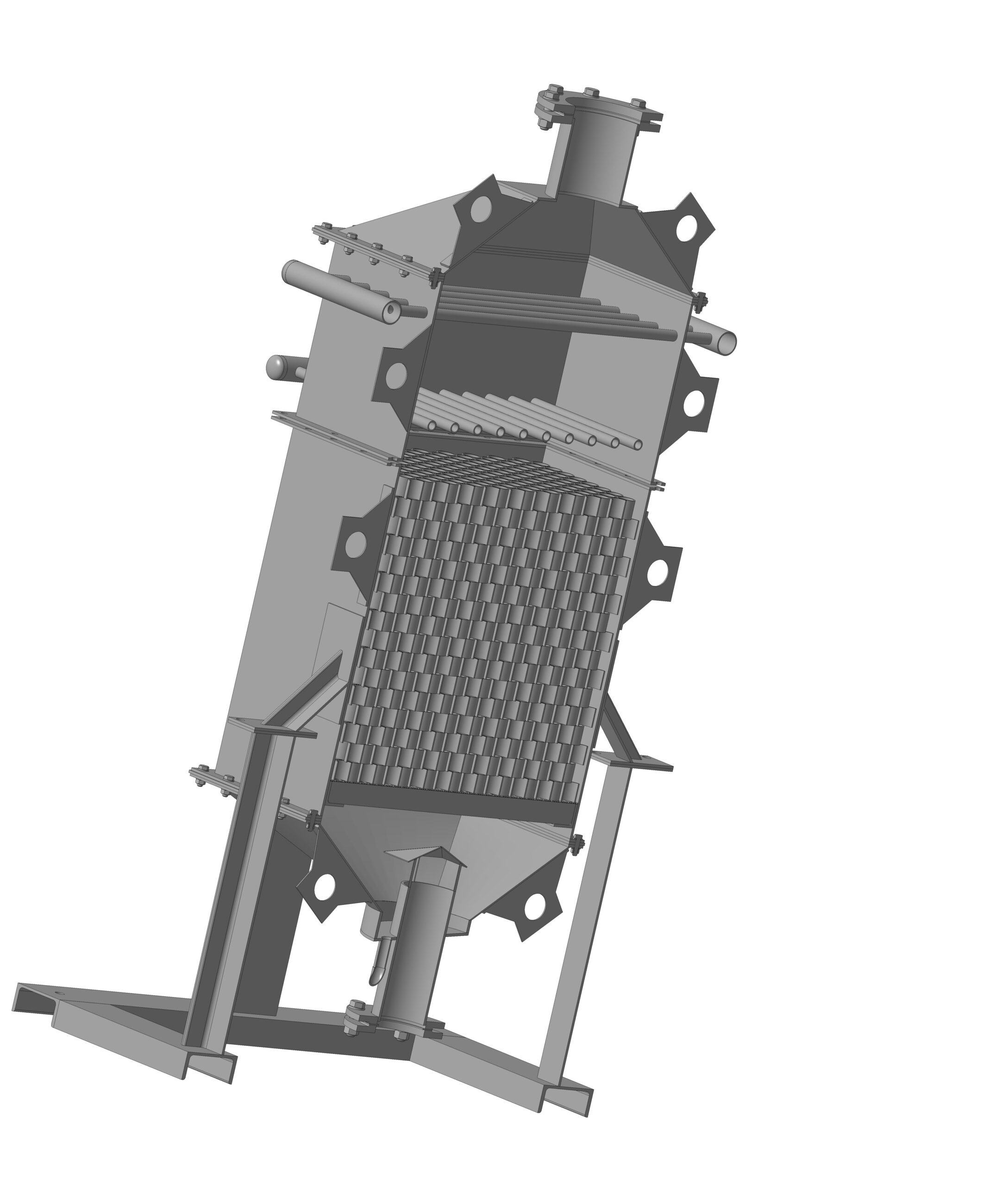

Трехмерная модель конденсационной колонны, предназначенной для отделения капельной влаги в потоке воздуха содержащим изопропиловый спирт. Отделение осуществляется за счет снижения скорости потока и большой поверхности осаждения. Отдельным элементом конструкции выполнена охлаждаемая часть (можно исключить из конструкции) позволяющая повысить количество отделяемой влаги, за счет дополнительной конденсации паров, содержащихся в воздухе. Колонна рассчитана на производительность по воздуху до 1200 м3/ч.
- Главная -
- Чертежи -
- Промышленность -
- Конденсационная колонна
Конденсационная колонна
0
20
490
0
0
80
Автор
Егор
Дата
26.07.2017
Язык
Русский
Состав
Общая сборка колонны, сборка каждой секциии отдельные детали на все элементы.
Софт
КОМПАС-3D 16.1.5
Как открыть?
Содержимое архива
-
Конденсационная колонна
-
Верхняя часть корпуса
-
Фланец.m3d
-
Труба 2.m3d
-
Отвод Ду40.m3d
-
Тройник Ду40.m3d
-
Труба 1.m3d
-
Верхняя часть корпуса.m3d
-
Трубки внутренние.m3d
-
Эллиптическая заглушка Ду40.m3d
-
Сборка верхней части корпуса.a3d
-
Коллектора.m3d
-
Фланец Ду40.m3d
-
Ухо.m3d
-
-
Верхняя крышка
-
Прокладка Ду150.m3d
-
Фланец.m3d
-
Прокладка.m3d
-
Сборка верхней крышки.a3d
-
Фланец Ду150.m3d
-
Крепеж М10х15.a3d
-
Труба.m3d
-
Пластина.m3d
-
Переход.m3d
-
Ухо.m3d
-
-
Сборка колонны.a3d
-
Стойка
-
Швеллер 2.m3d
-
Швеллер 3.m3d
-
Швеллер 1.m3d
-
Сборка стойки.a3d
-
Пластина под лапу.m3d
-
-
Нижняя крышка
-
Патрубок слива.m3d
-
Фланец.m3d
-
Сборка козырька.a3d
-
Крепеж М10х26.a3d
-
Прокладка Ду20.m3d
-
Фланец Ду100.m3d
-
Сборка нижней крышки.a3d
-
Прокладка Ду100.m3d
-
Дно сборника.m3d
-
Фланец Ду20.m3d
-
Отвод Ду20.m3d
-
Патрубок слива - 2.m3d
-
Оболочка сборника.m3d
-
Часть козырька.m3d
-
Переход с круга на квадрат.m3d
-
Пруток.m3d
-
Основной патрубок.m3d
-
Ухо.m3d
-
-
Сборка колонны без охлаждающей секции.a3d
-
Нижняя часть корпуса
-
Уголок опорный.m3d
-
Сборка уровня - 1.a3d
-
Сборка всей насадки.a3d
-
Швеллер под лапу.m3d
-
Сборка нижней части корпуса.a3d
-
Фланец.m3d
-
Сборка лапы.a3d
-
Сборка насадки.a3d
-
Пластина опорная - 1.m3d
-
Крепеж М16х30.a3d
-
Крепеж М14х10.a3d
-
Пластина опорная - 2.m3d
-
Укосина под лапу.m3d
-
Ряд сетки - 1.m3d
-
Часть решетки - 3.m3d
-
Решетка - 3.a3d
-
Крепеж М16х34.a3d
-
Нижняя часть корпуса.m3d
-
Ряд сетки - 2.m3d
-
Ряд сетки - 3.m3d
-
Сборка уровня - 2.a3d
-
Пластина под лапу.m3d
-
Ухо.m3d
-
-
