Контейнер с откидывающейся крышкой 1м3

Контейнер предназначен для сбора промышленных и бытовых отходов. Снабжен откидывающейся крышкой с проушинами для замка. Объем - 1 м.куб.

Техническая характеристика.
1. Объём, м 1,00
2. Грузоподъёмность,кг 1000
3. Габаритные размеры: длина, мм 1130
ширина, мм 1000
высота, мм 1200
4. Основной материал Ст3сп ГОСТ 380-2005

Состав: Сборочный чертеж, спецификация, детали Язык документа

Софт: КОМПАС-3D 15

Файлы:

Каталог / Промышленность / Контейнер с откидывающейся крышкой 1м3

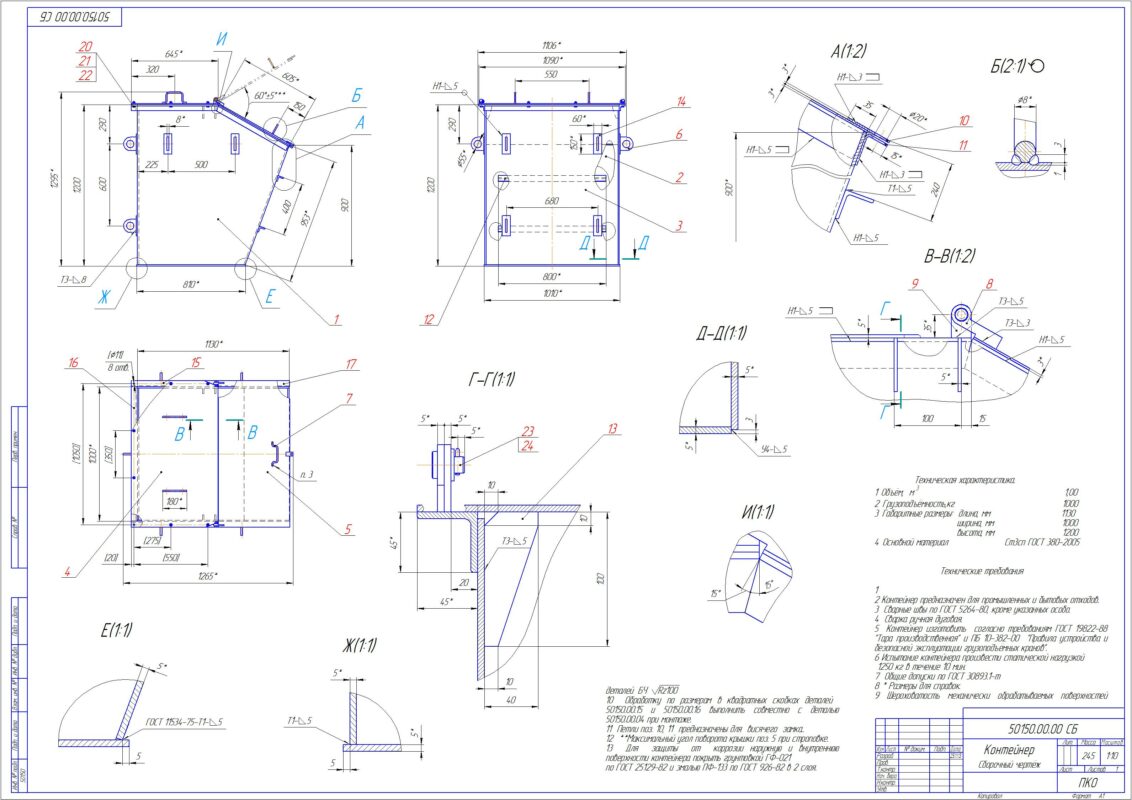

50150 Контейнер\50150.00 СБ Контейнер.cdw
50150 Контейнер\50150.00 Спецификация.spw
50150 Контейнер\50150.01 Стенка.cdw
50150 Контейнер\50150.04 Крышка.cdw
50150 Контейнер\50150.06 Проушина.cdw
50150 Контейнер\50150.07 Ручка.cdw
50150 Контейнер\50150.08 Петля.cdw
50150 Контейнер\50150.09 Ушко.cdw
50150 Контейнер\50150.10 Петля.cdw
50150 Контейнер\50150.11 Петля.cdw
50150 Контейнер\~$150.00 СБ Контейнер.cd~
50150 Контейнер
