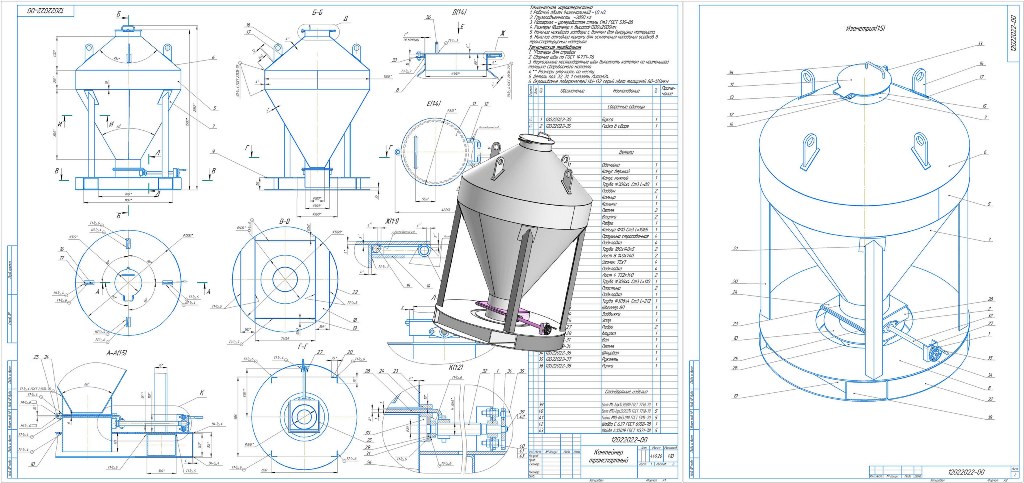

Контейнер транспортный для затаривания и транспортировки готового продукта.
1. Корпус из углеродистой стали.
2. Рабочий объем (минимальный): 1 м3.
3. Полезная емкость: 2800 кг.
4. Размеры (диаметр х высота): 1300x2000 мм.
5. Наличие ножевого затвора для выгрузки материала;
6. Наличие откидной крышки для исключения попадания осадков транспортируемый материал.
7. Наличие платформы для транспортировки погрузчиком и установки контейнера на загрузочные бункеры гидрометаллургического отделения.
- Главная -
- Чертежи -
- Промышленность -
- Контейнер транспортный
Контейнер транспортный
0
0
66
0
0
100
Автор
Егор
Рузанов
Дата
20.07.2022
Язык
Русский
Состав
Сборочный чертеж, Деталировка, 3D-модель
Софт
КОМПАС-3D 19.1
Как открыть?
Содержимое архива
-
12022022-05 - Поддон.m3d
-
12022022-24 - Задвижка.m3d
-
12022022-29 - Гайка.m3d
-
12022022-28 - втулка.m3d
-
12022022-25 - Букса.cdw
-
12022022-02 - Конус верхний.cdw
-
12022022-36 - Штурвал.cdw
-
12022022-37 - Рукоять.m3d
-
12022022-01 - Обечайка.cdw
-
12022022-12 - Проушина строповочная.m3d
-
12022022-30 - Букса.a3d
-
12022022-27 - Ребро.m3d
-
12022022-07 - Крышка.cdw
-
12022022-23 - Швеллер 8П.m3d
-
12022022-18 - Лист 4 732х140.m3d
-
12022022-14 - Труба 180х140х5.m3d
-
12022022-17 - Подкладка.m3d
-
12022022-22 - Труба Ф308х4 Ст3 L=212.cdw
-
12022022-25 - Букса.m3d
-
12022022-01 - Обечайка.m3d
-
12022022-17 - Подкладка.cdw
-
12022022-04 - Труба Ф325х6 Ст20 L=120.m3d
-
12022022-04 - Труба Ф308х4 Ст20 L=80.m3d
-
12022022-37 - Рукоять.cdw
-
12022022-33 - Втулка.m3d
-
12022022-15 - Лист 8 140х740.cdw
-
12022022-31 - Вал.cdw
-
12022022-04 - Труба Ф308х4 Ст3 L=80.cdw
-
12022022-38 - Ручка.m3d
-
12022022-18 - Лист 4 733х140.cdw
-
12022022-34 - Петля.cdw
-
12022022-21 - Подкладка.cdw
-
12022022-00 - Контейнер транспортный.cdw
-
12022022-02 - Конус верхний.m3d
-
12022022-26 - Упор.m3d
-
12022022-15 - Лист 8 140х740.m3d
-
12022022-30 - Букса.cdw
-
12022022-10 - Ребро.cdw
-
12022022-20 - Пластина.m3d
-
12022022-05 - Поддон.cdw
-
12022022-26 - Упор.cdw
-
12022022-29 - Гайка.cdw
-
12022022-36 - Штурвал.m3d
-
12022022-35 - Гайка в сборе.cdw
-
12022022-19- Труба Ф308х4 Ст20 L=120.m3d
-
12022022-09 - Втулка.cdw
-
12022022-35 - Гайка в сборе.a3d
-
12022022-00 - Контейнер транспортный.a3d
-
12022022-12 - Проушина строповочная.cdw
-
12022022-24 - Задвижка.cdw
-
12022022-16 - Уголок 75х7.m3d
-
12022022-09 - Втулка.m3d
-
12022022-38 - Ручка.cdw
-
12022022-13 - Подкладка.cdw
-
12022022-31 - Вал.m3d
-
12022022-20 - Пластина.cdw
-
12022022-16 - Уголок 75х7.cdw
-
12022022-14 - Труба 180х140х5.cdw
-
12022022-08 - Петля.cdw
-
12022022-32 - Крышка.m3d
-
12022022-19 - Труба Ф308х4 Ст3 L=110.cdw
-
12022022-03 - Конус нижний.m3d
-
12022022-28 - втулка.cdw
-
12022022-08 - Петля.m3d
-
12022022-32 - Крышка.cdw
-
12022022-13 - Подкладка.m3d
-
12022022-22- Труба Ф308х4 Ст20 L=250.m3d
-
12022022-11 - Кольцо Ф10 Ст3 L=1005.cdw
-
12022022-27 - Ребро.cdw
-
12022022-06 - Кольцо.m3d
-
12022022-33 - Втулка.cdw
-
12022022-03 - Конус нижний.cdw
-
12022022-06 - Кольцо.cdw
-
12022022-07 - Крышка.m3d
-
12022022-23 - Швеллер 8П.cdw
-
12022022-11 - Кольцо Ф10 Ст3 L=1065.m3d
-
12022022-10 - Ребро.m3d
-
12022022-34 - Петля.m3d
-
12022022-21 - Подкладка.m3d
