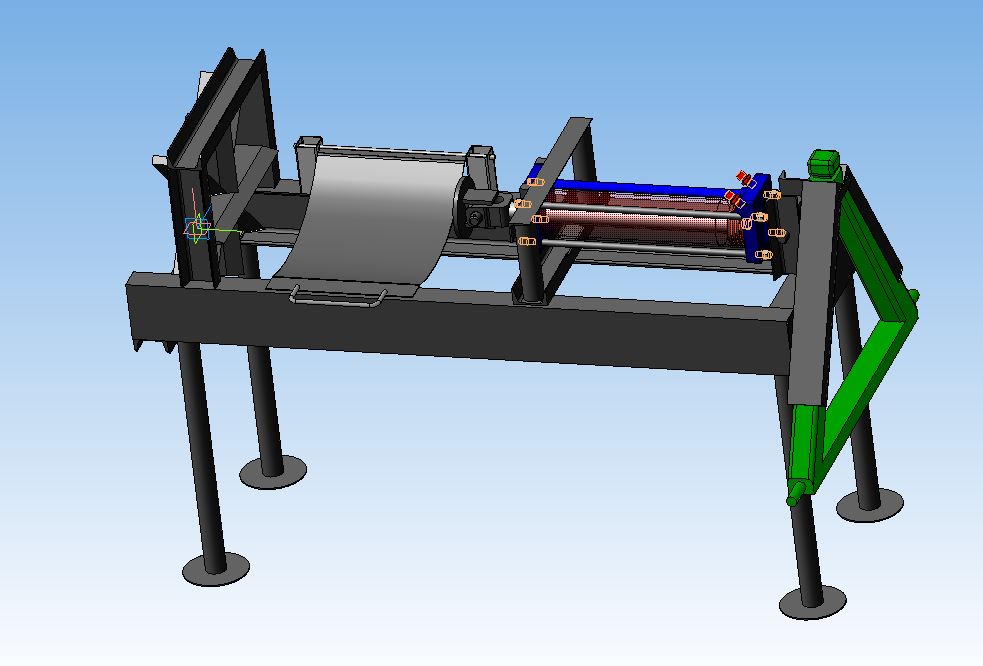

Дровокол Д100.00.000

Дровокол Д100.00.000 предназначен для колки дров с помощью гидравлики трактора, является быстросъемным , транспортабельным. Зацепление к трактору производится с помощью клина, что позволят в течении пары минут снять агрегат плюс если использовать брс на шлангах это еще пару минут. И того в течении 5 минут можно привести агрегат в рабочее положении и наоборот. Возможно будет модернизация данного дровокола в плане установки гидрораспределителя Р75 , чтобы избавиться от системы рычагов подключения к основному распределителю.(данная система рычагов в сборке отсутствует)

Состав: 3D Сборка, детали Язык документа

Софт: КОМПАС-3D 16.1

Файлы:
Дровокол Д100.00.000/
Дровокол Д100.00.000/Д100.00.016 Ухо.m3d
Дровокол Д100.00.000/Д100.00.005 Поперечина.m3d
Дровокол Д100.00.000/Д100.00.022 Нож.m3d
Дровокол Д100.00.000/Д100.00.023 Нож.m3d
Дровокол Д100.00.000/Д100.00.000 Дровокол 100.a3d
Дровокол Д100.00.000/Д100.00.004 Балка.m3d
Дровокол Д100.00.000/Д100.00.018 Основание ножа.m3d
Дровокол Д100.00.000/Д100.00.019 Упор.m3d
Дровокол Д100.00.000/Д100.00.013 Ограничитель.m3d
Дровокол Д100.00.000/Д100.00.024 Стойка.m3d
Дровокол Д100.00.000/Д100.00.003 Подошва.m3d
Дровокол Д100.00.000/Д100.00.026 Поддон.m3d
Дровокол Д100.00.000/Д100.00.014 Поперечена верхняя.m3d
Дровокол Д100.00.000/Д100.00.027 Ручка.m3d
Дровокол Д100.00.000/Д100.00.021 Нож.m3d
Дровокол Д100.00.000/Д100.00.001 Швеллер.m3d
Дровокол Д100.00.000/Д100.00.012 Распорка.m3d
Дровокол Д100.00.000/Д100.00.011 Основание цилиндра.m3d
Дровокол Д100.00.000/Д100.00.017 Платик.m3d
Дровокол Д100.00.000/Д100.00.007 Пластина.m3d
Дровокол Д100.00.000/Д100.00.009 Палец.m3d
Дровокол Д100.00.000/Д100.00.025 Ось.m3d
Дровокол Д100.00.000/Цилиндр Ц100/
Дровокол Д100.00.000/Цилиндр Ц100/Ц100.00.004 Основание нижнее.m3d
Дровокол Д100.00.000/Цилиндр Ц100/Ц100.00.014 Штуцер.m3d
Дровокол Д100.00.000/Цилиндр Ц100/Ц100.00.007 Шайба.m3d
Дровокол Д100.00.000/Цилиндр Ц100/Ц100.00.001 Шток.m3d
Дровокол Д100.00.000/Цилиндр Ц100/Ц100.00.009 Кольцо поршневое.m3d
Дровокол Д100.00.000/Цилиндр Ц100/Ц100.00.011 Кольцо на шток.m3d
Дровокол Д100.00.000/Цилиндр Ц100/Ц100.00.003 Основание.m3d
Дровокол Д100.00.000/Цилиндр Ц100/Ц100.00.005 Поршень.m3d
Дровокол Д100.00.000/Цилиндр Ц100/Ц100.00.008 Кольцо.m3d
Дровокол Д100.00.000/Цилиндр Ц100/Ц100.00.013 Шпилька.m3d
Дровокол Д100.00.000/Цилиндр Ц100/Ц100.00.006 Цилиндр.m3d
Дровокол Д100.00.000/Цилиндр Ц100/Ц100.00.000 Цилиндр 100.a3d
Дровокол Д100.00.000/Цилиндр Ц100/Ц100.00.002 Вилка.m3d
Дровокол Д100.00.000/Цилиндр Ц100/Ц100.00.012 Трубка.m3d
Дровокол Д100.00.000/Д100.00.002 Нога.m3d
Дровокол Д100.00.000/Д100.00.015 Блин.m3d
Дровокол Д100.00.000/Д100.00.006 Стяжка.m3d
Дровокол Д100.00.000/К100 Клин.m3d
Дровокол Д100.00.000/Д100.00.008 Опора.m3d
Дровокол Д100.00.000/Д100.00.028 Упор.m3d
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
Автор: Зорг
Дата: 2018-11-29
Просмотры: 759
