Дровокол Бэйли

Дровокол Бэйли представляет собой штыревой ударный колун, предназначенный для расколки небольших поленьев и чурок. Используется в подсобном хозяйстве. Преимущество: относительно небольшое усилия для раскола дров. Принципиальная схема работы состоит в том,что на тумбу устанавливается раскалываемое полено, а на него ставится гильотина. Груз отводится вверх по штырю и затем с силой опускается вниз, ударяя по гильотине, тем самым раскалывает дрова.

Состав: 3D Сборка, 3D модели всех деталей + чертежи и спецификации.

Софт: КОМПАС-3D 16.1.8

Сайт: www

Файлы:
Колун штыревой ударный/
Колун штыревой ударный/ДБ-00.00 - Дровокол Бэйли.spw
Колун штыревой ударный/ДБ-02.00 - Гильотина/
Колун штыревой ударный/ДБ-02.00 - Гильотина/ДБ-02.02 - Перемычка.cdw
Колун штыревой ударный/ДБ-02.00 - Гильотина/ДБ-02.03 - Перемычка режущая.m3d
Колун штыревой ударный/ДБ-02.00 - Гильотина/ДБ-02.03 - Перемычка режущая.cdw
Колун штыревой ударный/ДБ-02.00 - Гильотина/ДБ-02.01 - Втулка скользящая.m3d
Колун штыревой ударный/ДБ-02.00 - Гильотина/ДБ-02.00 СБ - Гильотина Сборочный чертеж.cdw
Колун штыревой ударный/ДБ-02.00 - Гильотина/ДБ-02.00 - Гильотина.spw
Колун штыревой ударный/ДБ-02.00 - Гильотина/ДБ-02.04 - Колун.m3d
Колун штыревой ударный/ДБ-02.00 - Гильотина/ДБ-02.04 - Колун.cdw
Колун штыревой ударный/ДБ-02.00 - Гильотина/ДБ-02.02 - Перемычка.m3d
Колун штыревой ударный/ДБ-02.00 - Гильотина/ДБ-02.00 - Гильотина.a3d
Колун штыревой ударный/ДБ-01.00 - Тумба/
Колун штыревой ударный/ДБ-01.00 - Тумба/ДБ-01.04 - Уголок.cdw
Колун штыревой ударный/ДБ-01.00 - Тумба/ДБ-01.03 - Настил.m3d
Колун штыревой ударный/ДБ-01.00 - Тумба/ДБ-01.03 - Настил.cdw
Колун штыревой ударный/ДБ-01.00 - Тумба/ДБ-01.01 - Нога.m3d
Колун штыревой ударный/ДБ-01.00 - Тумба/ДБ-01.00 - Тумба.a3d
Колун штыревой ударный/ДБ-01.00 - Тумба/ДБ-01.04 - Уголок.m3d
Колун штыревой ударный/ДБ-01.00 - Тумба/ДБ-01.00 - Тумба.spw
Колун штыревой ударный/ДБ-01.00 - Тумба/ДБ-01.02 - Перемычка.m3d
Колун штыревой ударный/ДБ-01.00 - Тумба/ДБ-01.00 СБ - Тумба Сборочный чертеж.cdw
Колун штыревой ударный/ДБ-00.00 - Дровокол Бэйли .jpg
Колун штыревой ударный/ДБ-00.02 - Штырь.m3d
Колун штыревой ударный/ДБ-00.01 - Ось.cdw
Колун штыревой ударный/ДБ-00.02 - Штырь.cdw
Колун штыревой ударный/ДБ-00.00 - Дровокол Бэйли .a3d
Колун штыревой ударный/ДБ-00.03 - Груз.m3d

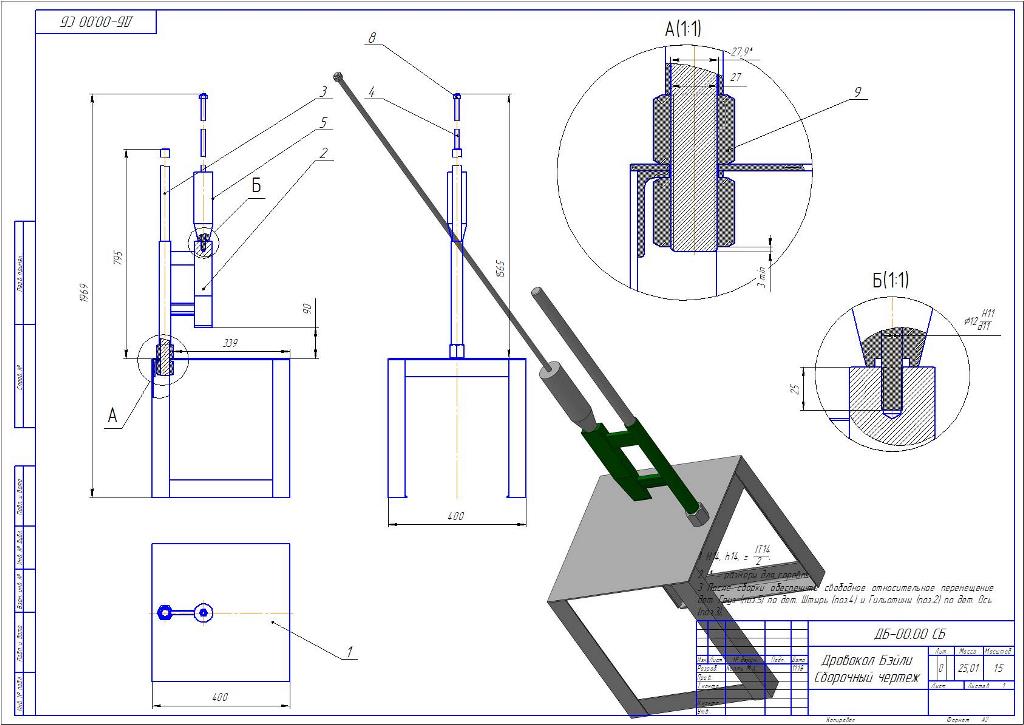

Колун штыревой ударный/ДБ-00.00 - Дровокол Бэйли Сборочный чертёж.cdw
Колун штыревой ударный/ДБ-00.01 - Ось.m3d
Колун штыревой ударный/ДБ-00.03 - Груз.cdw
