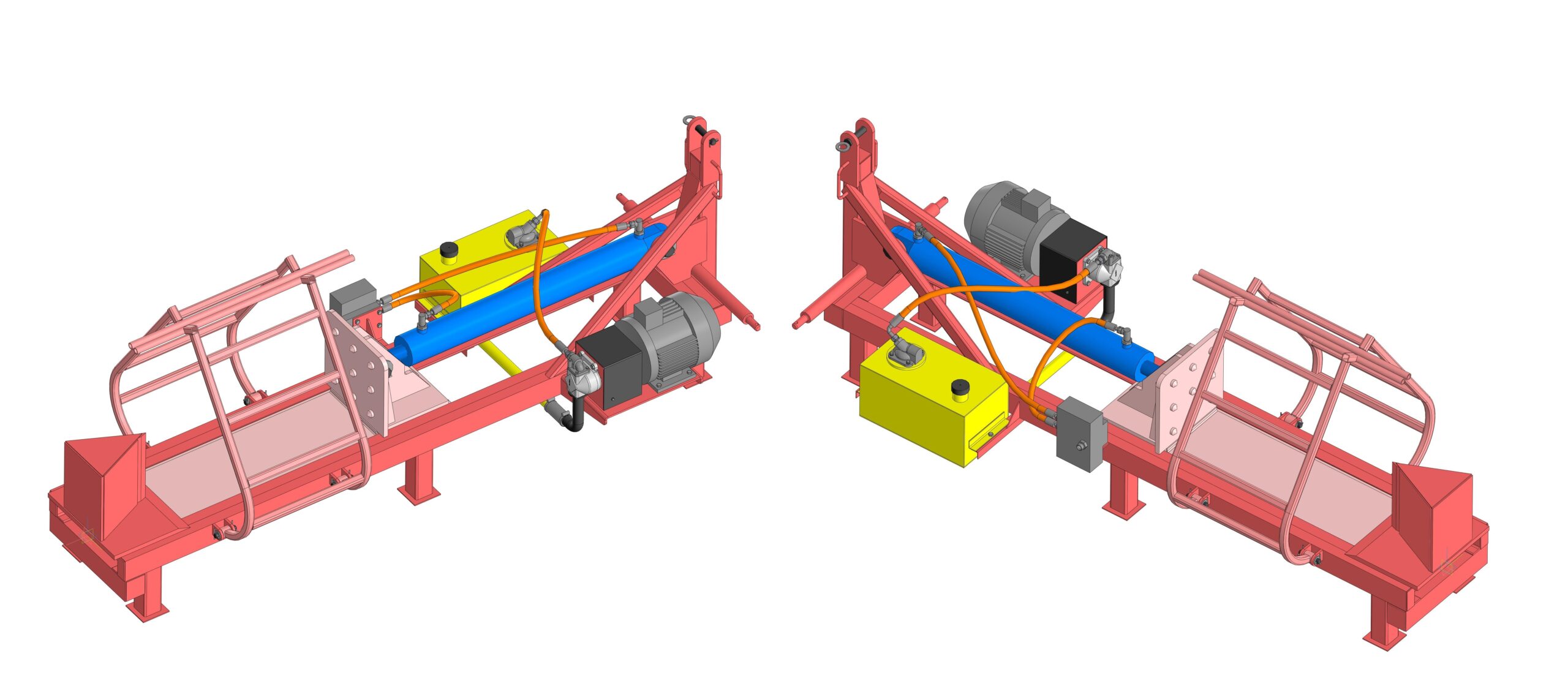

Дровокол (Диаметр бревна 430 мм)

Диаметр бревна 430 мм
Макс.длина Бревна 670 мм
Мощность двигателя 7.5 кВт
Рабочее напряжение 380 В
Привод электродвигатель и насос НШ-32 или гидросистема трактора -
Производительность за 12 часовую смену 25 м3
Размеры Д”Ш”В 2000*500*700 мм

Состав: 3D Сборка и деталировка

Софт: КОМПАС-3D 19
