Дровокол кривошипный

648

300

Дровокол кривошипный предназначен для колки дров. Максимальный диаметр полена 300 мм, максимальная длина полена 500 мм, максимальное усилие развиваемое дровоколом 65 кН. Ползун делает 30 двойных ходов в минуту. Крутящий момент передается с электродвигателя мощностью 3 кВт и частотой вращения 960 об/мин посредством ременной передачи (передаточное отношение 2) на редуктор 1Ц2У-160 (передаточное отношение 16) и через муфту на кривошип установленный в подшипнике скольжения. Ползун перемещается по направляющим выполненным из двух швеллеров. Дровокол установлен на раме выполненной из прямоугольных труб.

дровокол

Автор

Wadim Ivanov

Дата

19.12.2020

Язык

Русский

Состав

Работа содержит 3D модель дровокола кривошипного состоящую из 11 подсборок и 9 деталей. Имеется полный комплект спецификаций, сборочных чертежей, и чертежей деталей, а также расчет клиноременной передачи средствами Компас.

Софт

КОМПАС-3D 16.1 Как открыть?

Содержимое архива

Дровокол с кривошипно-шатунным механизмом
- Компоновка дровокола
  - Расчет ременной передачи дровокола.pdf
  - Чертежи дровокола
    - ШКИВ ВЕДУЩИЙ АБВГ 000002.CDW
    - Чертежи Стол АБВГ 808000
      - Стол _ АБВГ 808000.spw
      - Лист стола _ АБВГ 800001.cdw
      - РЕБРО НИЖНЕЕ АБВГ 800002.CDW
      - РЕБРО ВЕРХНЕЕ АБВГ 800003.CDW
    - Чертежи Рама АБВГ 508000
      - ПЕРЕМЫЧКА НЕСУЩАЯ АБВГ 500010.CDW
      - ПЕРЕМЫЧКА АБВГ 500009.CDW
      - ПЕРЕМЫЧКА АБВГ 500008.CDW
      - ПЛАТ РАМЫ АБВГ 500011.CDW
      - ПЕРЕМЫЧКА АБВГ 500007.CDW
      - ПЛАТ ПОД КОЖУХ АБВГ 500012.CDW
      - Рама _ АБВГ 508000.spw
      - НОЖКА АБВГ 500006.CDW
    - Дровокол Сборочный чертеж _ АБВГ 008000 СБ.cdw
    - ПАЛЕЦ ПОЛЗУНА АБВГ 000003.CDW
    - Чертежи Подшипниковый узел АБВГ 108000
      - СТОЙКА АБВГ 100004.CDW
    - Чертежи Шатун АБВГ 308000
      - Шатун _ АБВГ 308000.spw
      - ТРУБА ШАТУНА АБВГ 300001.CDW
    - Чертежи Кожух защитный АБВГ 908000
      - ЛИСТ АБВГ 900005.CDW
      - ЛИСТ АБВГ 900004.CDW
      - ОБЕЧАЙКА АБВГ 900002.CDW
      - ЛИСТ АБВГ 900003.CDW
      - ОБЕЧАЙКА АБВГ 900001.CDW
    - Дровокол _ АБВГ 008000.spw
    - Чертежи Ползун АБВГ 408000
      - ПЛАНКА АБВГ 400002.CDW
      - Ползун _ АБВГ 408000.spw
      - ЛИСТ ОПОРНЫЙ АБВГ 400001.CDW
      - ПРОУШИНА ПОЛЗУНА АБВГ 400003.CDW
      - КОСЫНКА ПОЛЗУНА АБВГ 400006.CDW
      - ЛИСТ УПОРНЫЙ АБВГ 4000015.CDW
    - ШАЙБА АБВГ 000004.CDW
    - Чертежи Кривошип АБВГ 208000
      - Кривошип _ АБВГ 208000.spw
      - ВТУЛКА КРИВОШИПА АБВГ 200004.CDW
      - ПАЛЕЦ КРИВОШИПА АБВГ 200002.CDW
      - ДИСК КРИВОШИПА АБВГ 200001.CDW
    - Механизм натяжения АБВГ 708000
      - ГАЙКА АБВГ 700004.CDW
      - ВИНТ АБВГ 700005.CDW
      - УПОР АБВГ 700003.CDW
      - ПЛИТА ПОДВИЖНАЯ АБВГ 700006.CDW
    - Чертежи Клин колющий АБВГ 608000
      - Клин колющий _ АБВГ 608000.spw
      - КЛИН КОЛЮЩИЙ АБВГ 600002.CDW
      - ЩЕКА ЛЕВАЯ АБВГ 600004.CDW
      - ЩЕКА ПРАВАЯ АБВГ 600003.CDW
    - ШКИВ ВЕДОМЫЙ АБВГ 000001.CDW
  - Дровокол новый.a3d.bak.a3d
  - Модели дровокола
    - Шкивы
      - Шкив ведущий.m3d
      - Шкив ведомый.m3d
    - Механизм натяжения
      - Плита подвижная.m3d
      - Упор.m3d
      - Винт.m3d
      - Гайка.m3d
      - Механизм натяжения.a3d
      - Плита неподвижная.m3d
    - Шатун
      - Корпус подшипника шатуна.m3d
      - Шатун.a3d
      - Труба шатуна.m3d
      - Втулка подшипника шатуна.m3d
    - Шайба.m3d
    - Рама
      - Плат под кожух.m3d
      - Плат рамы.m3d
      - Перемычка длинная.m3d
      - Перемычка дальняя.m3d
      - Рама.a3d
      - Рама верхняя

        Рама верхняя.a3d

        Перемычка.m3d

        Швеллер редуктора поперечный.m3d

        Швеллер поддерживающий.m3d

        Швеллер направляющий.m3d

        Швеллер редуктора продольный.m3d
      - Перемычка несущаая.m3d
      - Ножка.m3d
      - Перемычка короткая.m3d
    - Ползун
      - Косынка ползуна.m3d
      - Корпус подшипника ползуна.m3d
      - Ползун.a3d
      - Лист упорный.m3d
      - Лист опорный.m3d
      - Планка.m3d
      - Втулка подшипника ползуна.m3d
      - Проушина ползуна.m3d
    - Стол
      - Стол.a3d
      - Ребро верхнее.m3d
      - Лист стола.m3d
      - Ребро нижнее.m3d
    - Стандартные и покупные модели дровокола
      - Двигатель.m3d
      - Модель 1Ц2У.m3d
    - Кожух защитный
      - Обечайка _ АБВГ 900001.m3d
      - Лист _ АБВГ 900004.m3d
      - Лист _ АБВГ 900003.m3d
      - Уголок кожуха АБВГ 900005.m3d
      - Обечайка _ АБВГ 900002.m3d
      - Кожух защитный _ АБВГ 908000.a3d
      - Лист _ АБВГ 900005.m3d
    - Кривошип
      - Палец кривошипа.m3d
      - Накладка кривошипа.m3d
      - Диск кривошипа.m3d
      - Втулка кривошипа.m3d
      - Кривошип.a3d
    - Ремень.m3d
    - Модели подшипникового узла
      - Корпус подшипника.m3d
      - Стойка.m3d
      - Плат.m3d
      - Вал подшипникового узла.m3d
      - Втулка подшипника.m3d
      - Подшипниковый узел.a3d
      - Шайба подшипникового узла.m3d
    - Палец ползуна.m3d
    - Клин колющий
      - Клин колющий.m3d
      - Упор клина колющего.m3d
      - Клин колющий.a3d
      - Плат клина колющего.m3d
      - Щека левая.m3d
      - Щека правая.m3d

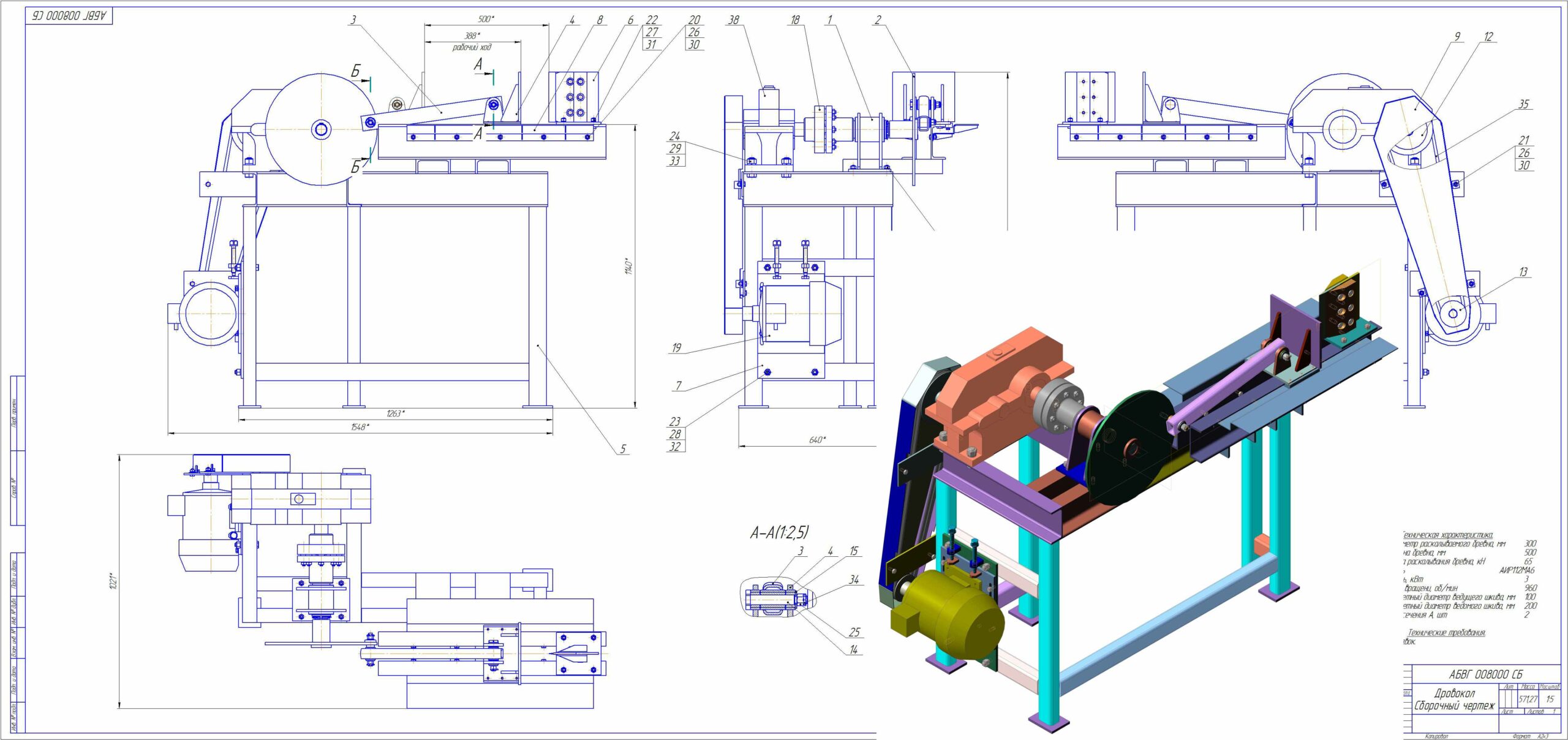

  - Дровокол Сборочный чертеж _ АБВГ 008000 СБ.jpg
