Дровокол с механизмом Чебышева

490

300

Настоящий дровокол предназначен для колки дров. Отличительной особенностью дровокола является отсутствие ползуна и его направляющей (применяемых в кривошипо-ползунном механизме), что упрощает конструкцию дровокола. Для обеспечения прямолинейного движения упора, обеспечивающего приложение силы к полену и его раскалывание на клине колющем, применен механизм Чебышева. Дровокол раскалывает полена максимальным диаметром 300 мм и длиной до 500 мм. Максимальное усилие, развиваемое дровоколом 65 кН. Дровокол обеспечивает 30 двойных ходов в минуту рабочего органа. Крутящий момент с эл. двигателя мощностью 4 кВт и частотой вращения 900 об/мин через ременную передачу с передаточным отношением 2 передается на редуктор 1Ц2У-160 (передаточное отношение 16) и через муфту МУВП на кривошип механизма Чебышева. Механизм Чебышева осуществляет преобразование вращательного движения в прямолинейное. Дровокол имеет сварную раму из швеллеров и уголков. Имеется механизм натяжения ременной передачи, прикрытой кожухом.

дровокол

Автор

Wadim Ivanov

Дата

22.08.2021

Язык

Русский

Состав

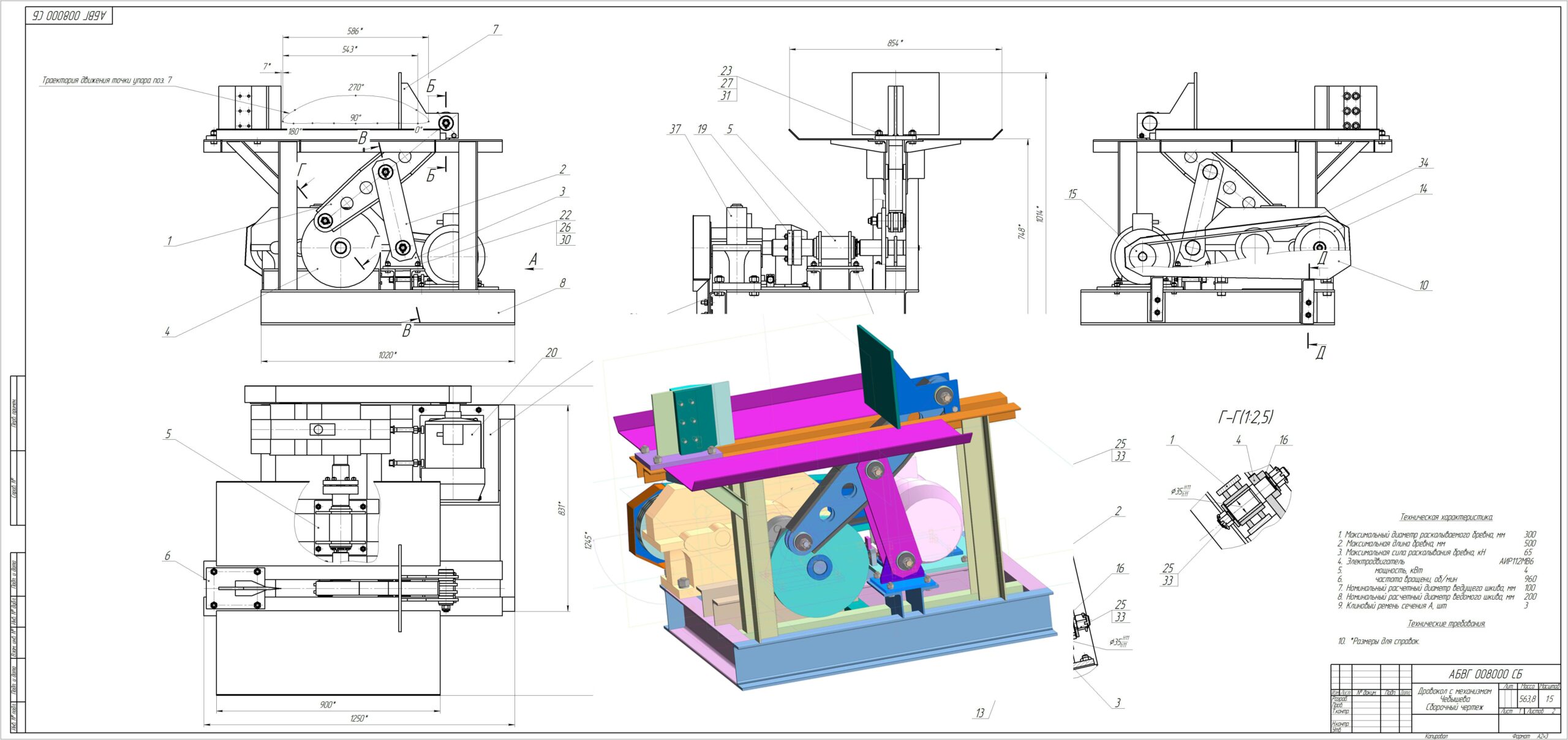

Работа содержит 3D-модель дровокола, состоящую из 10 подсборок и 4 деталей. В наличии полный комплект документации: спецификаций, сборочных чертежей чертежей деталей. На сборочном чертеже дровокола помещен план положений механизма, показывающий траектории движения звеньев механизма Чебышева. Имеется прочностной расчет двух рычагов и опоры механизма Чебышева выполненный средствами APM FEM и расчет клиноременной передачи.

Софт

КОМПАС-3D 19 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

- - - Палец.m3d
    - Шайба М20.m3d
    - Шкив ведомый.m3d
    - Шкив ведущий.m3d
  - - Втулка ведущего звена.m3d
    - Диск.m3d
    - Звено ведущее.a3d
    - Накладка.m3d
    - Палец ведущего звена.m3d
    - Шайба ведущнго звена.m3d
  - - Клин колющий.m3d
    - Клин колющий в сборе.a3d
    - Плат клина колющего.m3d
    - Упор клина колющего.m3d
    - Щека левая.m3d
    - Щека правая.m3d
  - - Кожух ременной передачи.a3d
    - Лист боковой.m3d
    - Лист верхний.m3d
    - Обечайка большая.m3d
    - Обечайка малая.m3d
  - - Винт.m3d
    - Гайка.m3d
    - Механизм натяжения.a3d
    - Плита неподвижная.m3d
    - Плита подвижная.m3d
    - Упор.m3d
  - - - Расчет опоры D_map_SVM_0.jpg
      - Расчет опоры D_map_UltimateSF_0.jpg
      - Расчет опоры D_map_USUM_0.jpg
      - Расчет опоры D_map_YieldSF_0.jpg
      - Расчет опоры D_Mesh.jpg
      - Расчет опоры D_Model.jpg
      - Расчет опоры D_SVM_0.jpg
      - Расчет опоры D_UltimateSF_0.jpg
      - Расчет опоры D_USUM_0.jpg
      - Расчет опоры D_YieldSF_0.jpg
    - Втулка опоры D.m3d
    - Втулка подшипника опоры D.m3d
    - Кронштейн опорв D.m3d
    - Опора D.a3d
    - Плат опоры D.m3d
    - Расчет опоры D.html
  - - Вал подшипникового узла.m3d
    - Вал подшипникового узла для чертежа.m3d
    - Втулка подшипника.m3d
    - Кронштейн.m3d
    - Плат подшипникового узла.m3d
    - Подшипниковый узел.a3d
    - Подшипниковый узел Для чертежа.a3d
    - Шайба подшипникового узла.m3d
  - - - Рама верхняя.a3d
      - Раскос.m3d
      - Стойка рамы.m3d
      - Уголок верхний.m3d
    - - Рама нижняя.a3d
    - - Лист.m3d
      - Ребро стола.m3d
      - Стол.a3d
    - Рама в сборе.a3d
  - - - Расчет рычага DC_map_SVM_0.jpg
      - Расчет рычага DC_map_UltimateSF_0.jpg
      - Расчет рычага DC_map_USUM_0.jpg
      - Расчет рычага DC_map_YieldSF_0.jpg
      - Расчет рычага DC_Mesh.jpg
      - Расчет рычага DC_Model.jpg
      - Расчет рычага DC_Stabil1_0.jpg
      - Расчет рычага DC_SVM_0.jpg
      - Расчет рычага DC_UltimateSF_0.jpg
      - Расчет рычага DC_USUM_0.jpg
      - Расчет рычага DC_YieldSF_0.jpg
    - Втулка DC.m3d
    - Втулка подшипника CD.m3d
    - Лист боковой DC.m3d
    - Лист верхний DC.m3d
    - Расчет рычага DC.html
    - Рычаг DC.a3d
    - Рычаг DC Вар 2.a3d
    - Рычаг DC Вариант 2 для расчета.a3d
    - Рычаги DC для расчета.a3d
  - - Втулка.m3d
    - Втулка подшипника.m3d
    - Лист боковой.m3d
    - Лист верхний.m3d
    - Лист наклонный.m3d
    - Листы для расчета.m3d
    - Расчет рычага BC вариант 1.html
    - Рычаг BC.a3d
    - Рычаг BC для расчета.a3d
  - - - Втулка упора для чертежа.m3d
      - Лист упора для чертежа.m3d
      - Тяга упора для чертежа.m3d
      - Упор для чертежа.a3d
    - Втулка подшипника упора.m3d
    - Втулка упора.m3d
    - Лист упора.m3d
    - Тяга упора.m3d
    - Упор.a3d
  - Дровокол с механизмом Чебышева.a3d
- - - Втулка АБВГ 100002.cdw
    - Втулка подшипника АБВГ 100003.cdw
    - Лист боковой АБВГ 100001.cdw
    - Лист верхний АБВГ 100004.cdw
    - Лист наклонный АБВГ 100005.cdw
    - Рычаг BC _ АБВГ 108000.spw
    - Рычаг BC Сборочный чертеж _ АБВГ 108000 СБ.cdw
  - - Втулка ведущего звена АБВГ 300002.cdw
    - Диск АБВГ 300001.cdw
    - Звено ведущее _ АБВГ 308000.spw
    - Накладка АБВГ 300003.cdw
    - Палец ведущего звена АБВГ 300005.cdw
    - Шайба ведущего звена АБВГ 300004.cdw
  - - Лист боковой АБВГ 600006.cdw
    - Лист верхний АБВГ 600005.cdw
  - - ВИНТ АБВГ 550005.CDW
    - Гайка АБВГ 550003.cdw
    - Плита неподвижная АБВГ 550001.cdw
    - Плита неподвижная АБВГ 550002.cdw
    - Упор АБВГ 550004.cdw
  - - Втулка опоры D АБВГ 250003.cdw
    - Втулка подшипника опоры D АБВГ 250004.cdw
    - Кронштейн опры D АБВГ 250002.cdw
    - Опора D _ АБВГ 258000.spw
    - Опора D Сборочный чертеж _ АБВГ 258000 СБ.cdw
    - Плат опоры D АБВГ 250001.cdw
  - - Втулка подшипника АБВГ350004.cdw
    - Кронштейн АБВГ350002.cdw
    - Подшипниковый узел _ АБВГ358000.spw
  - - Втулка АБВГ 200002.cdw
    - Втулка подшипника АБВГ 200003.cdw
    - Лист боковой DC АБВГ 200001.cdw
    - Рычаг DC _ АБВГ 208000.spw
    - Рычаг DC Сборочный чертеж _ АБВГ 208000 СБ.cdw
  - - Втулка подшипника упора АБВГ 450004.cdw
    - Втулка упора АБВГ 450003.cdw
    - Лист упора АБВГ 450002.cdw
    - Тяга упора АБВГ 450001.cdw
    - Упор _ АБВГ 458000.spw
    - Упор Сборочный чертеж _ АБВГ 458000 СБ.cdw
  - - Клин колющий АБВГ 400001.cdw
    - Клин колющий в сборе _ АБВГ 408000.spw
    - Плат клина колющего АБВГ 400003.cdw
    - Упор клина колющего АБВГ 400002.cdw
    - ЩЕКА ПРАВАЯ АБВГ 400005.CDW
    - Щека левая АБВГ 400004.cdw
  - - - Лист АБВГ 500015.cdw
    - Рама в сборе _ АБВГ 508000.spw
  - Дровокол с механизмом Чебышева _ АБВГ 008000.spw
  - Дровокол с механизмом Чебышева Сборочный чертеж _ АБВГ 008000 СБ.cdw
  - Палец АБВГ 000001.cdw
  - Шайба М20 АБВГ 000004.cdw
  - Шкив ведомый АБВГ 000002.cdw
  - Шкив ведущий АБВГ 000003.cdw
- default_2.belt_vee_dat
- Расчет клиноременной Чебышева.pdf
- Текстовый.kdw
