Гидроманипулятор лесопогрузчика

2
305
14035
12
0
80

Динамика и прочность, СибГТУ 2014

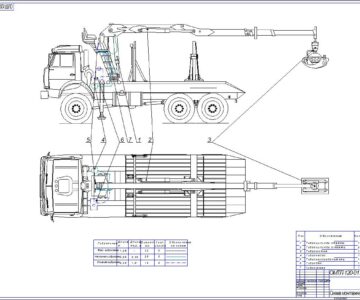

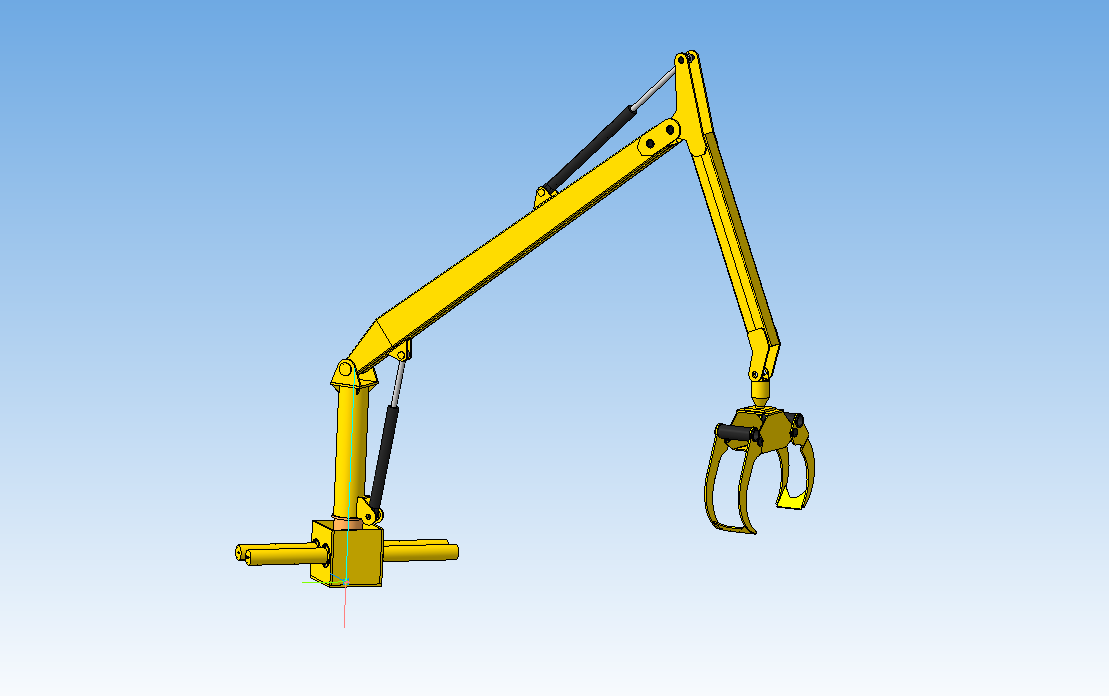

Проект гидроманипулятора для лесопогрузчика в виде чертежей. Проект выполнен без расчета на прочность.


Сообщить о проблеме
Дата
16.10.2014
Язык
Русский
Состав
Гидроцилиндры рукояти и стрелы, захват, рукоять, стрела, корпус ОПУ, сборка.
Софт
КОМПАС-3D 12 Как открыть?
Отзывов пока нет
Для учебных целей
Задать вопрос
Содержимое архива
      • icon-Корпус.m3d Корпус.m3d
      • icon-Сборка.a3d Сборка.a3d
      • icon-Шток.m3d Шток.m3d
      • icon-Корпус.m3d Корпус.m3d
      • icon-Палец.m3d Палец.m3d
      • icon-Сборка.a3d Сборка.a3d
      • icon-Шток.m3d Шток.m3d
    • icon-Деталь.m3d Деталь.m3d
    • icon-Копия (2) Сборка.a3d Копия (2) Сборка.a3d
    • icon-Копия (3) Сборка.a3d Копия (3) Сборка.a3d
    • icon-Копия (4) Сборка.a3d Копия (4) Сборка.a3d
    • icon-Копия Сборка.a3d Копия Сборка.a3d
    • icon-Крышка траверсы.m3d Крышка траверсы.m3d
    • icon-Основание захвата.a3d Основание захвата.a3d
    • icon-Палец челюсти.m3d Палец челюсти.m3d
    • icon-Поддон траверсы.m3d Поддон траверсы.m3d
    • icon-Призма левой челюсти.m3d Призма левой челюсти.m3d
    • icon-Призма правой челюсти.m3d Призма правой челюсти.m3d
    • icon-Ротатор.m3d Ротатор.m3d
    • icon-Сборка.a3d Сборка.a3d
    • icon-Связь.m3d Связь.m3d
    • icon-Челюсть 1.a3d Челюсть 1.a3d
    • icon-Челюсть 2.a3d Челюсть 2.a3d
    • icon-Щека левой челюсти.m3d Щека левой челюсти.m3d
    • icon-Щека правой челюсти.m3d Щека правой челюсти.m3d
    • icon-Щека правой челюсти 2.m3d Щека правой челюсти 2.m3d
    • icon-Щека траверсы.m3d Щека траверсы.m3d
    • icon-Боковая пластина.m3d Боковая пластина.m3d
    • icon-Верхняя пластина.m3d Верхняя пластина.m3d
    • icon-Корпусм ОПУ.a3d Корпусм ОПУ.a3d
    • icon-Корпус шток-рейки.m3d Корпус шток-рейки.m3d
    • icon-Нижняя пластина.m3d Нижняя пластина.m3d
    • icon-Передняя пластина.m3d Передняя пластина.m3d
    • icon-Поршень шток-шейки.m3d Поршень шток-шейки.m3d
    • icon-Шток-рейка.m3d Шток-рейка.m3d
    • icon-поршень шток рейки.m3d поршень шток рейки.m3d
    • icon-Вал-шестерня.m3d Вал-шестерня.m3d
    • icon-Втулка.m3d Втулка.m3d
    • icon-Втулка уха колонны.m3d Втулка уха колонны.m3d
    • icon-Корпус кеолонны.m3d Корпус кеолонны.m3d
    • icon-Кронштейн ГПС.a3d Кронштейн ГПС.a3d
    • icon-Кронштейн колонны.a3d Кронштейн колонны.a3d
    • icon-Основание уха колонны.m3d Основание уха колонны.m3d
    • icon-Поворотная колонна.a3d Поворотная колонна.a3d
    • icon-Усиление.m3d Усиление.m3d
    • icon-Усиление 2.m3d Усиление 2.m3d
    • icon-Ухо.m3d Ухо.m3d
    • icon-Ухо колонны.m3d Ухо колонны.m3d
      • icon-Втулка ГПР.m3d Втулка ГПР.m3d
      • icon-Кронштейн ГПР (верхний).a3d Кронштейн ГПР (верхний).a3d
      • icon-Основание ГПР.m3d Основание ГПР.m3d
      • icon-Ухо ГПР.m3d Ухо ГПР.m3d
    • icon-Втулка 2.m3d Втулка 2.m3d
    • icon-Втулка начала рукояти.m3d Втулка начала рукояти.m3d
    • icon-Кронштейн.m3d Кронштейн.m3d
    • icon-Лонжерон.m3d Лонжерон.m3d
    • icon-Рукоять.a3d Рукоять.a3d
    • icon-Ухо.m3d Ухо.m3d
    • icon-Втулка конца стрелы.m3d Втулка конца стрелы.m3d
    • icon-Втулка конца стрелы 2.m3d Втулка конца стрелы 2.m3d
    • icon-Втулка начала стрелы.m3d Втулка начала стрелы.m3d
    • icon-Кронштейн ГПС.a3d Кронштейн ГПС.a3d
    • icon-Левый лонжерон.m3d Левый лонжерон.m3d
    • icon-Левый малый лонжерон.m3d Левый малый лонжерон.m3d
    • icon-Основание.m3d Основание.m3d
    • icon-Правый лонжерон.m3d Правый лонжерон.m3d
    • icon-Правый малый лонжерон.m3d Правый малый лонжерон.m3d
    • icon-Стрела.a3d Стрела.a3d
    • icon-Ухо.m3d Ухо.m3d
    • icon-Ухо стрелы.m3d Ухо стрелы.m3d
  • icon-Корпус Манипулятор.a3d Корпус Манипулятор.a3d
  • icon-Манипулятор.a3d Манипулятор.a3d
  • icon-Палец.m3d Палец.m3d
