Расчет гидроманипулятора ОМТЛ-120-01 завода Велмаш с монтажными и принципиальными схемами

СибГТУ, кафедра ИВР, гидравлика, расчет гидросистемы манипулятора ОМТЛ-120-1, 2012г.

В данном проекте произведен расчет гидросистемы манипулятора ОМТЛ-120-01. Рассчитан гидроцилиндр стрелы погрузчика ОМТЛ-120-01. Произведен подбор элементов гидравлического узла, по техническим характеристикам выбранного гидроцилиндра и найденного расхода. Также были найдены потери давлений и КПД гидропривода.
Графическая часть содержит монтажную, принципиальную схемы и кинематический расчет стрелы манипулятора. Данная работа содержит 1,5 листа формата А1 графической части, 18 страниц пояснительной записки, 1 рисунок, 10 таблиц и 6 источников.

Состав: Монтажная схема, кинематическая схема, принципиальная схема, пояснительная записка Язык документа

Софт: КОМПАС-3D 13

Файлы:

Каталог / Машиностроение и механика / Гидравлика и пневматика / Расчет гидроманипулятора ОМТЛ-120-01 завода Велмаш с монтажными и принципиальными схемами

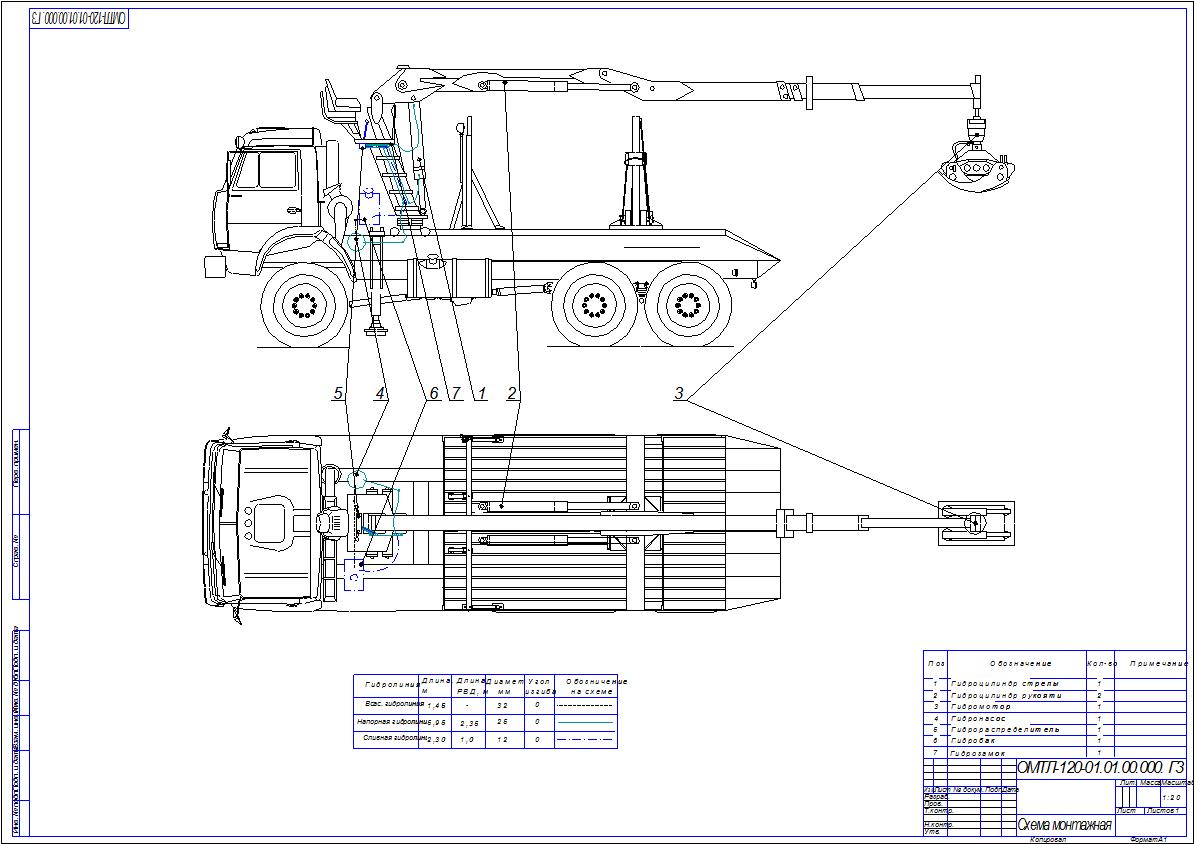

архив\МОНТАЖНАЯ СХЕМА ОМЛТ-120-01.cdw
архив\ОМТЛ-120-01 Пояснительная записка.docx
архив\ПРИНЦИПИАЛЬНАЯ СХЕМА ОМТЛ-120-01 А3.cdw
архив\СИЛЫ ОМТЛ-120-01 А3.cdw
архив\Спецификация к монтажной схеме.cdw
архив\Спецификация общая.cdw
архив
