Измельчитель веток с транспортером

1024

500

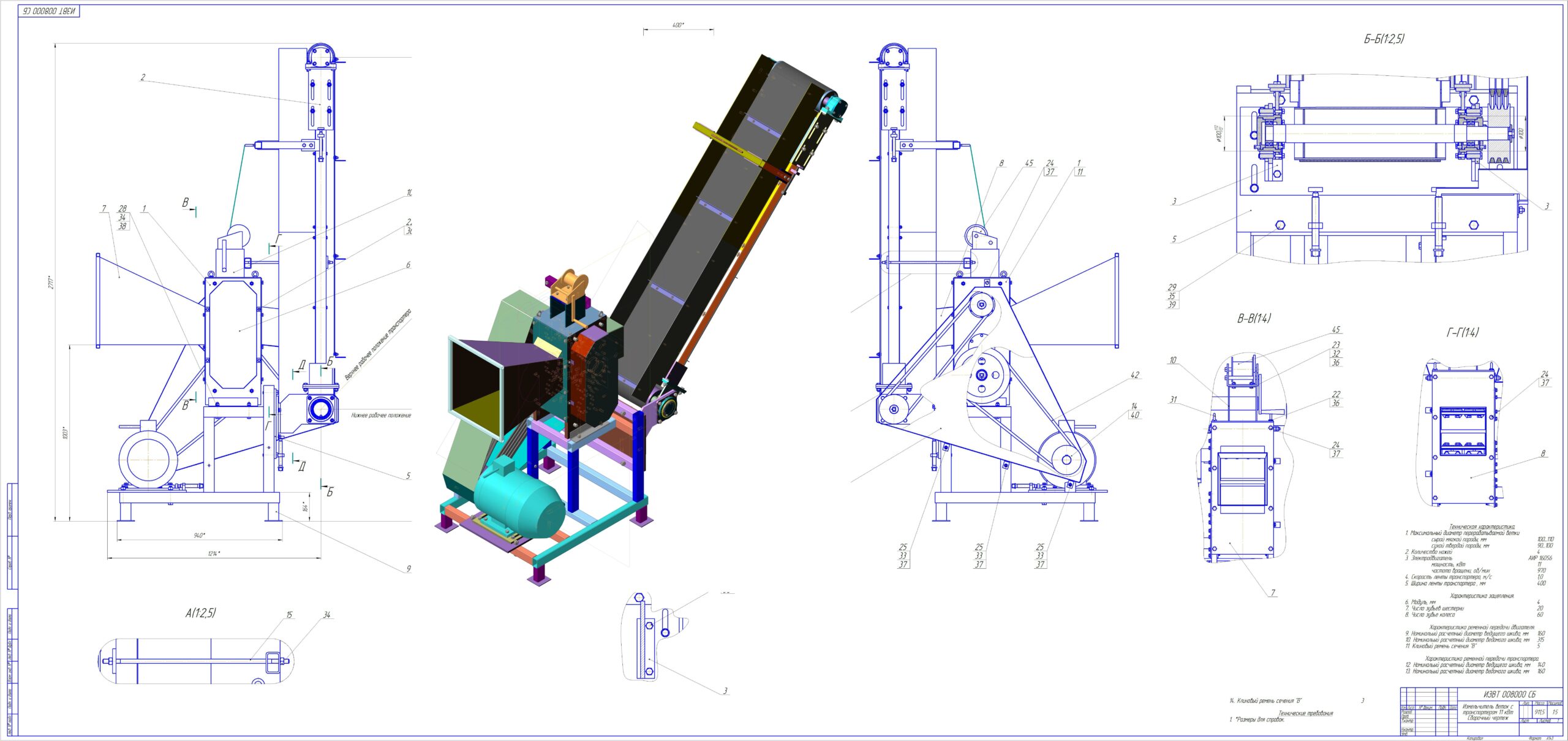

3D модель Измельчитель веток с транспортером

Измельчитель предназначен для измельчения веток диаметром до 110 мм. Имеющийся ленточный транспортер перемещает ветки в кузов автомобиля, контейнер и т. п. Привод измельчителя - электродвигатель мощностью 11 квт и частотой вращения 970 об/мин. Крутящий момент передается на режущий модуль при помощи ременной передачи (передаточное отношение 1,99) и зубчатой передачи ( передаточное отношение 3). С режущего модуля крутящий момент передается на ленточный транспортер при помощи ременной передачи (передаточное отношение 1,8). Зубчатая и обе ременные передачи закрыты защитными кожухами, которые предотвращают попадание в них посторонних предметов. Измельчение веток производится при помощи восьми ножей из инструментальной углеродистой стали (по четыре на каждый вал). Ленточный транспортер может устанавливаться под углом 0...45 градусов к горизонту при помощи ручной лебедки. Вся конструкция монтируется на раме из прямоугольной трубы.

измельчитель измельчитель веток

Автор

Wadim Ivanov

Дата

02.10.2020

Язык

Русский

Состав

Работа состоит из 3D-модели измельчителя веток (12 подсброк и 148 деталей) и полного комплекта сборочных чертежей и чертежей деталей. Имеется расчет зучатой и двух ременных передач средствами Компас.

Софт

КОМПАС-3D 16.1 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

Измельчитель веток с транспортером 11 кВт
- Чертежи измельчителя веток 11 кВт
  - Измельчитель веток с транспортером 11 кВт _ ИЗВТ 008000.spw
  - Чертежи короб приемный ИЗВТ 708000
    - ЛИСТ НИЖНИЙ ИЗВТ 700106.CDW
    - ЛИСТ ВЕРХНИЙ ИЗВТ 700006.CDW
    - Короб приемный _ ИЗВТ 708000.spw
    - ЛИСТ БОКОВОЙ ИЗВТ 700004.CDW
    - ЛИСТ ИЗВТ 700007.CDW
  - Кожух ременных передач ИЗВТ 908000
    - БОКОВИНА НИЖНЯЯ ИЗВТ 900001.CDW
    - УГОЛОК КОЖУХА АБВГ 700005.CDW
    - БОКОВИНА ЗАДНЯЯ ИЗВТ 900002.CDW
    - БОКОВИНА ПЕРЕДНЯЯ ИЗВТ 900003.CDW
  - ШПИЛЬКА СТОПОРНАЯ ИЗВТ 000002.CDW
  - Чертежи ТРАНСПОРТЕР
    - БОРТ ИЗВТ 200002.CDW
    - Транспортер _ ИЗВТ 208000.spw
    - БОРТ ИЗВТ 200001.CDW
    - ПЛАНКА СТОПОРНАЯ ИЗВТ 100016.CDW
    - ШКИВ ВЕДОМЫЙ КОНВЕЙЕРА ИЗВТ 200004.CDW
    - СКРЕБОК ИЗВТ 200003.CDW
    - ШАЙБА КОНЦЕВАЯ ИЗВТ 100013.CDW
  - Чертежи Крышка верхняя ИЗВТ 858000
    - Крышка верхняя _ ИЗВТ 858000.spw
    - БАЛКА СТОПОРНАЯ ИЗВТ 850004.CDW
    - ЛИСТ ПРИВАЛОЧНЫЙ ИЗВТ 850003.CDW
    - ЛИСТ КРЫШКИ ВЕРХНЕЙ ИЗВТ 850001.CDW
    - СТОЙКА ИЗВТ 850002.CDW
  - Механизм натяжения ремней двигателя ИЗВТ 408000
    - ВИНТ ИЗВТ 500005.CDW
    - ГАЙКА ИЗВТ 400003.CDW
  - Чертежи Короб выходной ИЗВТ 758000
    - Короб выходной _ ИЗВТ 758000.spw
  - Чертежи рамы измельчителя веток
    - Чертежи ТУМБА
      - Тумба _ ИЗВТ 808002.spw
  - Чертежи Кожух зубчатых передач ИЗВТ 608000
    - ЛИСТ ВЕРХНИЙ ИЗВТ 600002.CDW
  - Чертежи Блок измельчителч 11 кВт ИЗВТ 108000
    - Вал верхний _ ИЗВТ 100000.cdw
    - УГОЛОК ИЗВТ 100012.CDW
    - Нож _ ИЗВТ 100002.cdw
    - Вал нижний _ ИЗВТ 100001.cdw
    - Шестерня ИЗВТ 100003.cdw
    - Вал ведущий _ ИЗВТ 100020.cdw
    - Шпилька _ ИЗВТ 100017.cdw
  - ШКИВ ВЕДУЩИЙ ДВИГАТЕЛЯ ИЗВТ 000001.CDW
- Измельчитель веток с транспортером 11 кВт
  - Измельчитель веток с транспортером 11 кВт.a3d
  - Детали измельчителя веток
    - Шкив ведущий двигателя.m3d
    - Короб приемный
      - Лист нижний.m3d
      - Лист.m3d
    - Ремень C(B)-2000 ГОСТ 1284.1-89.m3d
    - Двигатель.m3d
    - Ремень С(В)-2121 ГОСТ 1284.1-89.m3d
  - Блок измельчителя 11 кВт
    - Блок измельчителя 11 кВт.a3d
  - Транспортер Вариант 2
    - Крепеж скребка
      - Пластина.m3d
      - Шпилька.m3d
    - Борт (приводной).m3d
    - Транспортер Вариант 2.a3d
    - Борт (неприводной).m3d
    - Лента транспортерная.m3d
    - Рама транспортера
      - Винт.m3d
      - Гайка.m3d
    - Шкив ведомый конвейера.m3d
    - Скребок.m3d
    - Рама подъемная
      - Проушина.m3d
      - Плат.m3d
      - Рама подъемная.a3d
- Расчеты измельчителя веток с транспортером 11 кВт
  - Ременная двигателя.pdf
  - Расчет на прочность 2 ступени.pdf
  - Remennaja konwejera.belt_vee_dat
  - Расчет на прочность 1 ступени.pdf
  - Remennaja konwejera Var 2.belt_vee_dat
  - Geometrija zubchatoj 1 stupeni.gear_exc_dat
  - Ременная конвейера Вариант 2А.pdf
  - Remennaja konwejera Var 2A.belt_vee_dat
  - Remennaja dwigatelja.belt_vee_dat
  - Ременная конвейера.pdf
  - Ременная конвейера Вариант 2.pdf
  - Prochnost zubchatoj 2 stupeni.gear_exc_dat
  - Prochnost zubchatoj 1 stupeni.gear_exc_dat
  - Геметрия зувчатой 1 ступени.pdf
  - Geometrija zubchatoj 2 stupeni.gear_exc_dat
  - Геметрия зувчатой 2 ступени.pdf
