Измельчитель веток

1476

300

Измельчитель предназначен для измельчения веток диаметром до 70...75 мм. Оборудован электродвигателем мощностью 5 кВт и частотой вращения 960 об/мин. Крутящий момент передается на режущий модуль при помощи ременной передачи (передаточное отношение 2,02) и зубчатой передачи (передаточное отношение 2,33). Ременная и зубчатая передачи закрыты защитными кожухами, которые предотвращают попадание в них посторонних предметов. В конструкции измельчителя используются 8 ножей установленных на квадратные участки валов (по 4 ножа на каждый вал).
Режущий блок установлен на раму из квадратной трубы.

измельчитель измельчитель веток

Автор

Wadim Ivanov

Дата

26.04.2020

Язык

Русский

Состав

Работа содержит 3D-модель измельчителя веток (6 подсоброк и 70 деталей) и полный комплект сборочных и рабочих чертежей, также расчет ременной и зубчатой передач средствами КОМПАС.

Софт

КОМПАС-3D 16.1 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

Измельчитель веток
- Измельчитель веток Вар 11
  - Детали для измельчителя веток
    - Механизм натяжения
      - Плита подвижная.m3d
      - Винт.m3d
      - Плат упорный.m3d
      - Плат резьбовый.m3d
      - Механизм натяжения.a3d
      - Плита неподвижная.m3d
    - Рама
      - Рама нижняя

        Балка поперечная.m3d

        Стойка.m3d

        Балка крепежная.m3d

        Балка продольная.m3d

        Плат.m3d

        Рама нижняя.a3d
      - Тумба

        Тумба.a3d

        Стойка.m3d

        Балка продольная тумбы.m3d

        Балка поперечная тумбы.m3d
      - Рама.a3d
    - Кожух ременной передачи
      - Кожух ременной передачи.a3d
      - Лист кожуха боковой.m3d
      - Уголок кожуха.m3d
      - Лист кожуха нижний.m3d
      - Лист кожуха.m3d
      - Обечайка кожуха.m3d
    - Короб приемный
      - Стенка верхняя.m3d
      - Стенка нижняя.m3d
      - Стенка боковая.m3d
      - Фланец короба приемного.m3d
      - Обрамление короба приемного

        Труба боковая.m3d

        Труба верхняя.m3d
      - Короб приемный.a3d
    - Короб выходной
      - Фланец короба выходного.m3d
      - Цилиндр короба выходного.m3d
      - Стенка боковая.m3d
      - Проставка.m3d
      - Короб выходной.a3d
      - Стенка боковая 2.m3d
    - Шкив ведущий.m3d
    - Двигатель.m3d
    - Крышка.m3d
    - Ремень.m3d
    - Кожух зубчатых передач
      - Стенка кожуха боковая.m3d
      - Стенка кожуха верхняя.m3d
      - Кожух зубчатых передач.a3d
      - Лист кожуха.m3d
      - Копоновка кожуха зубчатых передач.m3d
      - Уголок кожухазубчатых передая.m3d
  - Чертежи измельчителя веток Вар 11
    - КРЫШКА АБВГ 000002.CDW
    - Короб выходной АБВГ 308000
      - Короб выходной _ АБВГ 308000.spw
      - ПРОСТАВКА АБВГ 300005.CDW
      - ЦИЛИНДР КОРОБА ВЫХОДНОГО АБВГ 300004.CDW
      - СТЕНКА БОКОВАЯ АБВГ 300002.CDW
      - ФЛАНЕЦ КОРОБА ВЫХОДНОГО АБВГ 300001.CDW
      - СТЕНКА БОКОВАЯ АБВГ 300003.CDW
    - Короб приемный АБВГ 408000
      - СТЕНКА АБВГ 400006.CDW
      - Короб приемный _ АБВГ 408000.spw
      - СТЕНКА АБВГ 400005.CDW
      - СТЕНКА БОКОВАЯ АБВГ 400004.CDW
      - ФЛАНЕЦ КОРОБА ПРИЕМНОГО АБВГ 400003.CDW
    - Кожух зубчатых передач АБВГ 208000
      - ЛИСТ КОЖУХА АБВГ 200003.CDW
    - Механизм натяжения АБВГ 508000
      - ПЛАТ РЕЗЬБОВЫЙ АБВГ 500004.CDW
      - ПЛИТА ПОДВИЖНАЯ АБВГ 500002.CDW
      - ВИНТ АБВГ 500005.CDW
      - ПЛАТ УПОРНЫЙ АБВГ 500003.CDW
      - ПЛИТА НЕПОДВИЖНАЯ АБВГ 500001.CDW
      - Механизм натяжения _ АБВГ 508000.spw

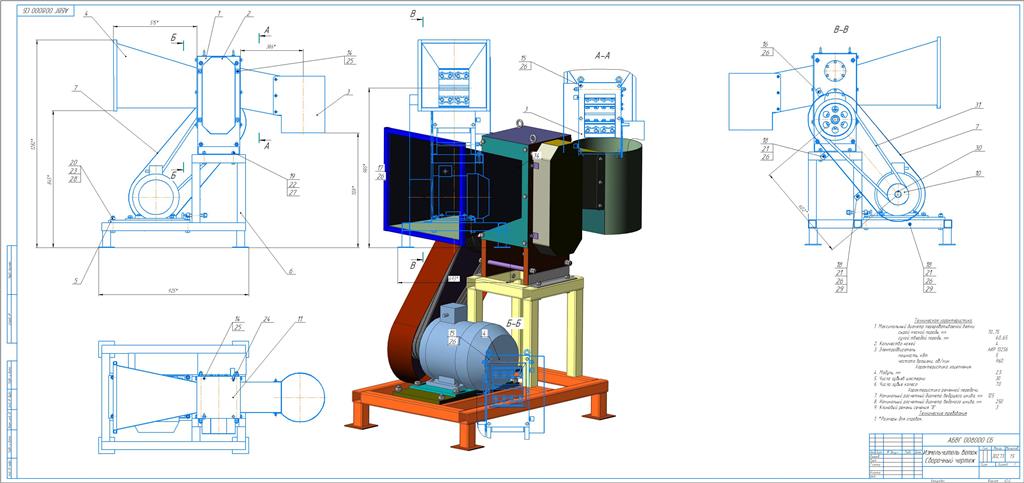

    - Измельчитель веток Сборочный чертеж _ АБВГ 008000 СБ.cdw
    - Рама АБВГ 608000
      - Рама Сборочный чертеж _ АБВГ 608000 СБ.cdw
      - Тумба АБВГ 608002

        Тумба _ АБВГ 608002.spw

        СТОЙКА АБВГ 600008.CDW
      - Рама нижняя АБВГ 608001

        ПЛАТ АБВГ 600005.CDW

        СТОЙКА АБВГ 600004.CDW

        БАЛКА КРЕПЕЖНАЯ АБВГ 600003.CDW

        Рама нижняя _ АБВГ 608001.spw
    - ШКИВ ВЕДУЩИЙ АБВГ 000001.CDW
    - Кожух ременной передачи АБВГ 708000
      - ЛИСТ КОЖУХА АБВГ 700002.CDW
      - ОБЕЧАЙКА КОЖУХА АБВГ 700001.CDW
      - УГОЛОК КОЖУХА АБВГ 700005.CDW
    - Блок измельчителя АБВГ 108000
      - Нож _ АБВГ 100002.cdw
      - УГОЛОК АБВГ 100010.CDW
      - ШАЙБА ПРИЖИМНАЯ АБВГ 100011.CDW
      - Вал верхний _ АБВГ 100001.cdw
      - Блок измельчителя _ АБВГ 108000.cdw
      - ПЛАНКА СТОПОРНАЯ АБВГ 100015.CDW
      - Шпилька _ АБВГ 100009.cdw
      - ПЛАСТИНА СТОПОРНАЯ АБВГ 100012.CDW
      - Шкив ведомый _ АБВГ 100013.cdw
      - Блок измельчителя _ АБВГ 108000.spw
      - ШЕСТЕРНЯ АБВГ 100004.CDW
      - КРЫШКА ПОДШИПНИКА АБВГ 100008.CDW
      - КОЛЕСО АБВГ 100005.CDW
      - ПАНЕЛЬ АБВГ 100006.CDW
      - ВТУЛКА ДИСТАНЦИОННАЯ АБВГ 100007.CDW
      - ВАЛ ВЕДУЩИЙ АБВГ 100003.CDW
      - ШАЙБА КОНЦЕВАЯ АБВГ 100014.CDW
    - Измельчитель веток _ АБВГ 008000.spw
  - Блок измельчителя Вариант 11
    - Блок измельчителя Вар 11.a3d
    - Детали Блока измельчителя Вар 11
      - Шайба концевая.m3d
      - Шестерня.m3d
      - Уголок.m3d
      - Нож.m3d
      - Пластина стопорная.m3d
      - Шайба прижимная _ ИЗМВ 000013.m3d
      - Колесо.m3d
      - Панель.m3d
      - Вал ведущий.m3d
      - Крышка подшипника.m3d
      - Планка стопорная.m3d
      - Шпилька.m3d
      - Шкив ведомый.m3d
      - Втулка дистанционная.m3d
      - Вал верхний.m3d
  - Измельчитель веток.a3d
- Расчеты передач измельчителя веток
  - Remennaja WAR 1.belt_vee_dat
  - Ременная передача ВАРИАНТ 1.pdf
  - Силовой 1 ступени ВАРИАНТ 1.pdf
  - Silowoj 1 stupeni WAR 1.gear_exc_dat
  - Геометрия 1 ступени ВАРИАНТ 1.pdf
  - Geometrija 1 stupeni WAR 1.gear_exc_dat
