Конкурс асов 3D-моделирования

Машина рубильная дисковая МРГ- 20Н

Для измельчения отходов лесозаготовок ветвей, сучьев, вершин, а также отходов лесопиления и деревообработки реек и горбылей применяют как дисковые, так и барабанные рубительные машины.

Технические характеристики:
Производительность расчетная, м/ч 20
Диаметр диска, мм 1270
Число ножей 12
Длина щеки, мм 18
Частота вращения диска, об/мин 740
Мощность, кВт 90
Габаритные размеры, мм:
- длина 2660
- ширина 1630
- высота 1370
Масса, кг 3380

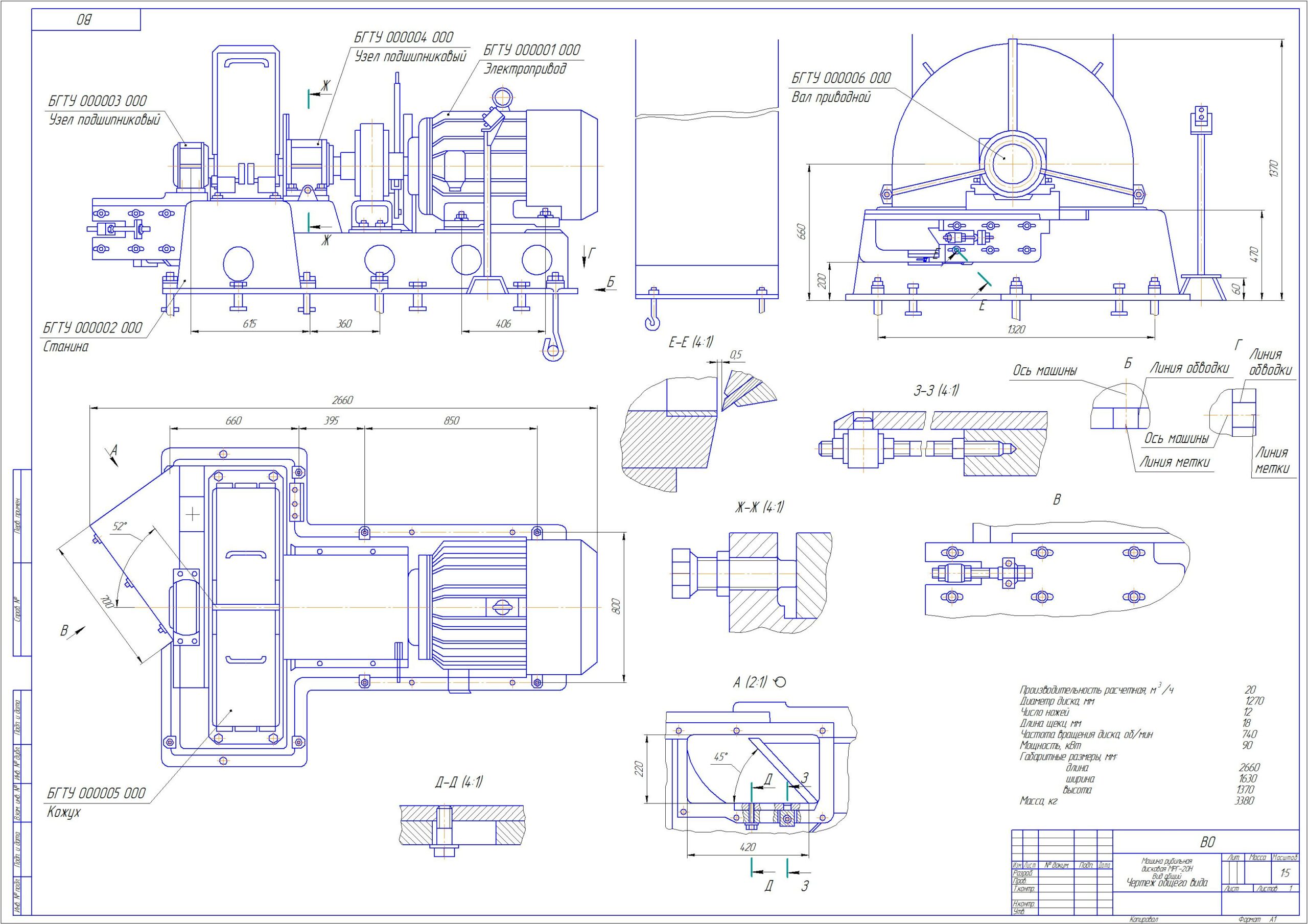

Состав: Вид общий Машина рубильная дисковая МРГ- 20Н Язык документа

Софт: КОМПАС-3D 16

Файлы:

Машина рубильная дисковая МРГ- 20Н\Чертеж.cdw
Машина рубильная дисковая МРГ- 20Н
