Модернизация консольно-козлового крана в ООО «Сыктывкарский фанерный завод»

Сыктывкарский Лесной Институт, Кафедра «Технологические, транспортные машины и оборудование»
Направление подготовки 15.03.02 Технологические машины и оборудование. Направленность (профиль): «Машины и оборудование лесного комплекса»
ВКР на тему: Модернизация консольно-козлового крана в ООО «Сыктывкарский фанерный завод»

В аналитической части представлена структура предприятия, техническая оснащенность, в условиях ООО "Сыктывкарский фанерный завод".
В расчётно-технологической части: произведён расчёт определения годовой программы погрузочно-разгрузочных работ лесного склада, выбор и определение необходимого количества погрузочно-разгрузочных машин, выбор способа хранения, типа лесного склада и расчет его основных параметров. Дано общие положения по организации технологического процесса на лесопромышленном складе. Проведены расчеты производительности погрузочно-разгрузочных работ системой машин и механизмов до и после модернизации, построен график сменной производительности погрузочно-разгрузочных работ
В расчётно-конструкторской части выполнен расчет основных параметров грейфера, построение челюсти в закрытом и открытом состоянии. Проверка прочности металлоконструкции челюсти.
В охране труда рассматриваются техника безопасности, общие требования по охране труда в отрасли.

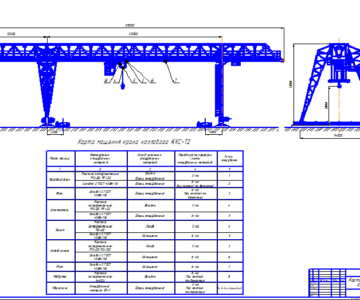

Расчет экономической эффективности показал, что инвестиции в проект модернизация консольно-козлового крана в ООО «Сыктывкарский фанерный завод» достаточно прибыльны, с учетом ставки дисконтирования – 15%, индекс доходности составил 1,3, а дисконтированная окупаемость 2,25 года. Кран козловой ККС-10

ВКР состоит:
1 ПЗ - пояснительной записка (А4)

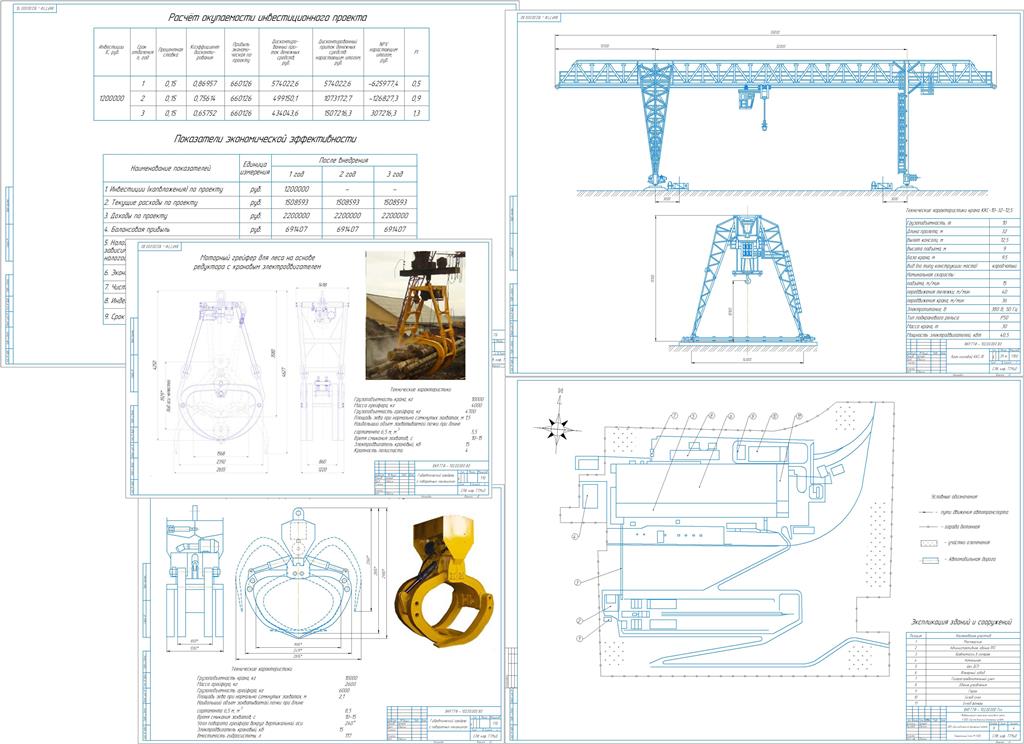

2 ГЧ - графическая часть. 4 плаката формата А1
3 ВД - ведомость (А4)
4 Д - Доклад к презентации (А4)
5 О и Р - Отзыв и рецензия
Содержание
Введение 9
1 Аналитическая часть 11
1.1 Краткая характеристика предприятия 11
1.2 Технологический процесс изготовления фанеры 12
1.3 Обоснование выбора темы ВКР 16
2 Расчетно-технологическая часть 17
2.1 Расчет годовой программы погрузочно-разгрузочных работ лесного склада 17
2.2 Выбор и определение необходимого количества погрузочно-разгрузочных машин 17
2.3 Общие положения по организации технологического процесса на лесопромышленном складе 19
2.4 Расчет производительности погрузочно-разгрузочных работ между внедряемым и базовым грейферным захватом 22
3 Расчетно-конструкторская часть 24
3.1 Расчет основных параметров грейфера 24
3.2 Определение запаса сцепления приводных колес с рельсами 31
4 Расчетно-экономическая часть 32
4.1 Инструкция по охране труда для крановщика 32
4.1 Расчет инвестиций по проекту 35
4.2 Расчет текущих (эксплуатационных) затрат 36
4.3 Доходы от коммерческой деятельности (Д) по проекту 40
4.5 Коммерческая эффективность проекта 41
Заключение 44
Библиографический список 45
