Кран козловой грейферный г/п 10т

Техническая характеристика крана
1. Грузоподъёмность, т..............................................10
2. Высота подъёма груза, м....................................8
3. Скорость подъёма груза, м/мин..................24
4. Скорость передвижения крана, м/мин....69.6
5. Режим работы .......................................................L2 M6
6. Продолжительность включения.............ПВ=40%

Техническая характеристика Грейфер
Вместимость грейфера 2м
Объемная масса материала 2т/м
Наибольший размер кусков 0.05м
Масса грейфера 5т
Размер кусков материала 50мм

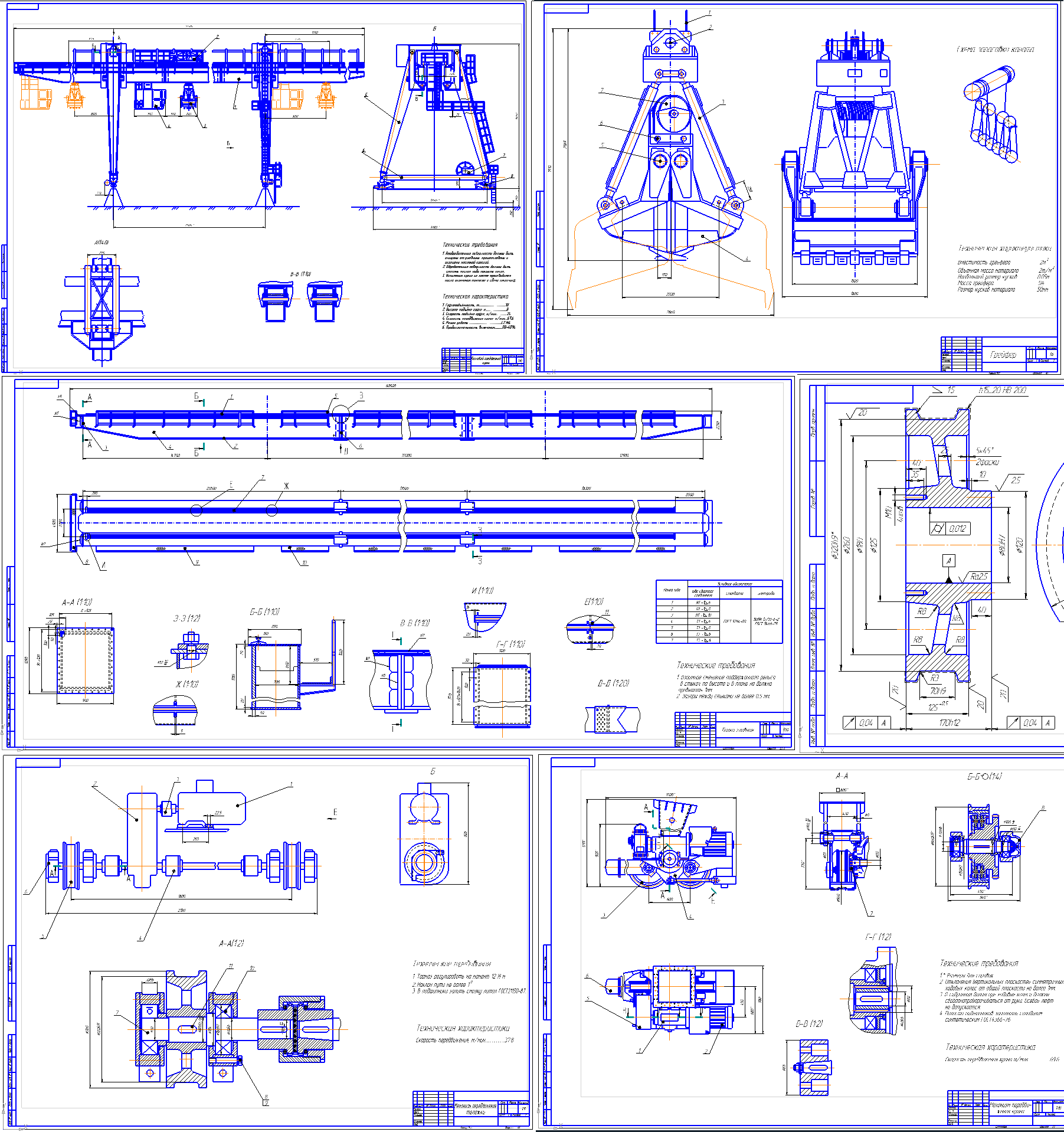

Состав: Сборочный чертеж, Общий вид, механизм передвижения в сборе, грейфер в сборе, механизм передвижения крана в сборе, главная балка в сборе. Деталировка (барабан, колесо, ось, колесо зубчатое, рама тележки, тележка). Спецификация. Язык документа

Софт: КОМПАС-3D 12

Файлы:
Кран козловой\1. Общий вид А0.cdw
Кран козловой\1. Общий вид.cdw
Кран козловой\2.1. Грейфер А1.cdw
Кран козловой\2.1. Грейфер.cdw
Кран козловой\2.2. Механ
Кран козловой\2.2. Механизм передвижения.cdw
Кран козловой\2.3. Механизм передв.крана А1.cdw
Кран козловой\2.3. Механизм передвижения крана.cdw
Кран козловой\4. Главная балка А1,5.cdw
Кран козловой\4. Главная балка.cdw
Кран козловой\Барабан1.cdw
Кран козловой\Колесо зубчатое.cdw
Кран козловой\Колесо.cdw
Кран козловой\ось.cdw
Кран козловой\рама тележки.cdw
Кран козловой\Ремонт1.cdw
Кран козловой\Ремонт2.cdw
Кран козловой\ТЕЛЕЖКА.cdw
Кран козловой
