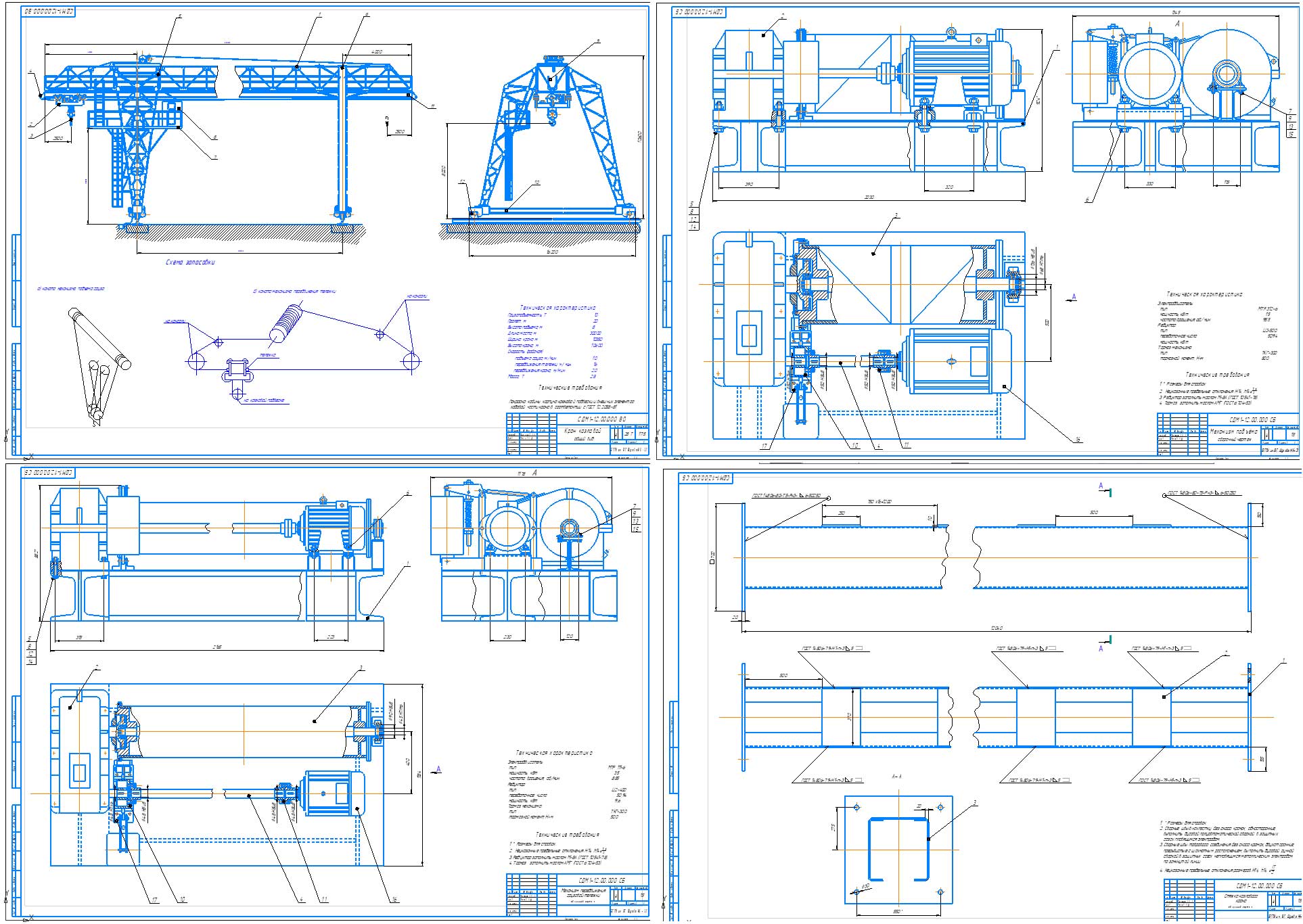

Козловой кран Q=10т

Грузоподъемные машины и оборудование БГТУ им. В.Г. Шухова НК - 31

Козловые краны относятся к категории подъемных устройств мостового типа. Несущие элементы их конструкции опираются на подкрановый путь с помощью двух опорных стоек. В козловых кранах используются самые разные грузозахватные органы: однорогие и двурогие крюки, грейферы (ковшовые захваты для навалочных грузов), грузоподъемные электромагниты серий М и ПМ, специальные грузозахватные приспособления – клещевые захваты, траверсы, грузовые рамы, спредеры. Обычно козловые краны изготовляют двухконсольными. Консоль – это часть моста, выходящая за пределы подкранового пути (опоры). Наличие консолей расширяет рабочую зону кранов, например дает возможность обслуживать с одного места несколько подъездных железнодорожных, авто-мобильных путей и складских площадок.

Введение 4
1. Описание устройства и работы козлового двухконсольного крана 5
2. Расчет механизма подъема 12
3. Расчет механизма передвижения грузовой тележки 20

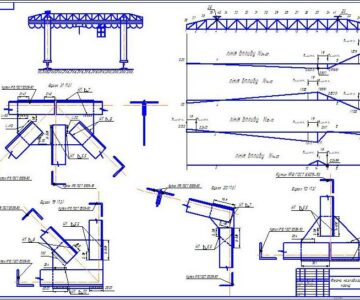

4. Расчет металлоконструкции стяжки крана 27
5. Охрана труда при эксплуатации однобалочных мостовых крана 30
Заключение 32
Список используемых источников 33

Техническая характеристика
Грузоподъемность, Т 10
Пролет, м 20
Высота подъема, м 8
Длина моста, м 30000
Ширина крана, м 10350
Высота крана, м 10600
Скорость (рабочая)
подъема груза, м/мин 10
передвижения тележки, м/мин 16
передвижения крана, м/мин 20
Масса, Т 28
