Расчет и проектирование захватно-срезающего устройства валочно-трелевочной машины ЛП-58-01

ФГБОУ ВПО “Сибирский государственный технологический университет”
Лесосибирский филиал
КАФЕДРА ЛИД
Расчетно-графическая работа по дисциплине
“Агрегатное оборудование”
Расчет и проектирование захватно-срезающего устройства валочно-трелевочной машины ЛП-58-01
Лесосибирск 2013

При выполнении расчетно-графической работы «Расчет и проектирование захватно-срезающего устройства валочно-трелевочной машины ЛП-58-01» были рассчитаны и приняты размеры рычагов, гидроцилиндров и других деталей захватно-срезающего устройства.
Была разработана компоновочно-кинематическая схема захватно-срезающего устройства, рассчитаны силы воздействующие деревом на рычаги захватно-срезающего устройства, нагрузки в опасном сечении рычага, геометрические характеристики сечения рычага, произведены расчеты на прочность захватного рычага, рассчитаны проушина рычага, опорную призма и шарнирные соединения, спроектировано и рассчитано срезающее устройство.

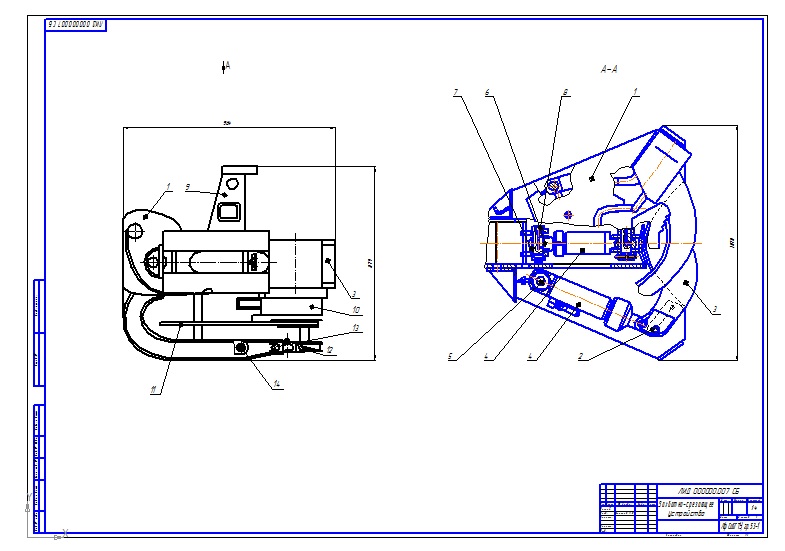

Состав: Спецификация, ПЗ, захватно-срезающее устройство(чертеж) Язык документа

Софт: КОМПАС-3D V12 SP1

Сайт: www

Файлы:

Каталог / Промышленность / Лесное хозяйство и деревообработка / Расчет и проектирование захватно-срезающего устройства валочно-трелевочной машины ЛП-58-01

ЗСУ.cdw
РГР.doc
Спецификация.spw
