Стол для изготовления паллет - поддонов 1000х1200; 800х1200; 1200х1200

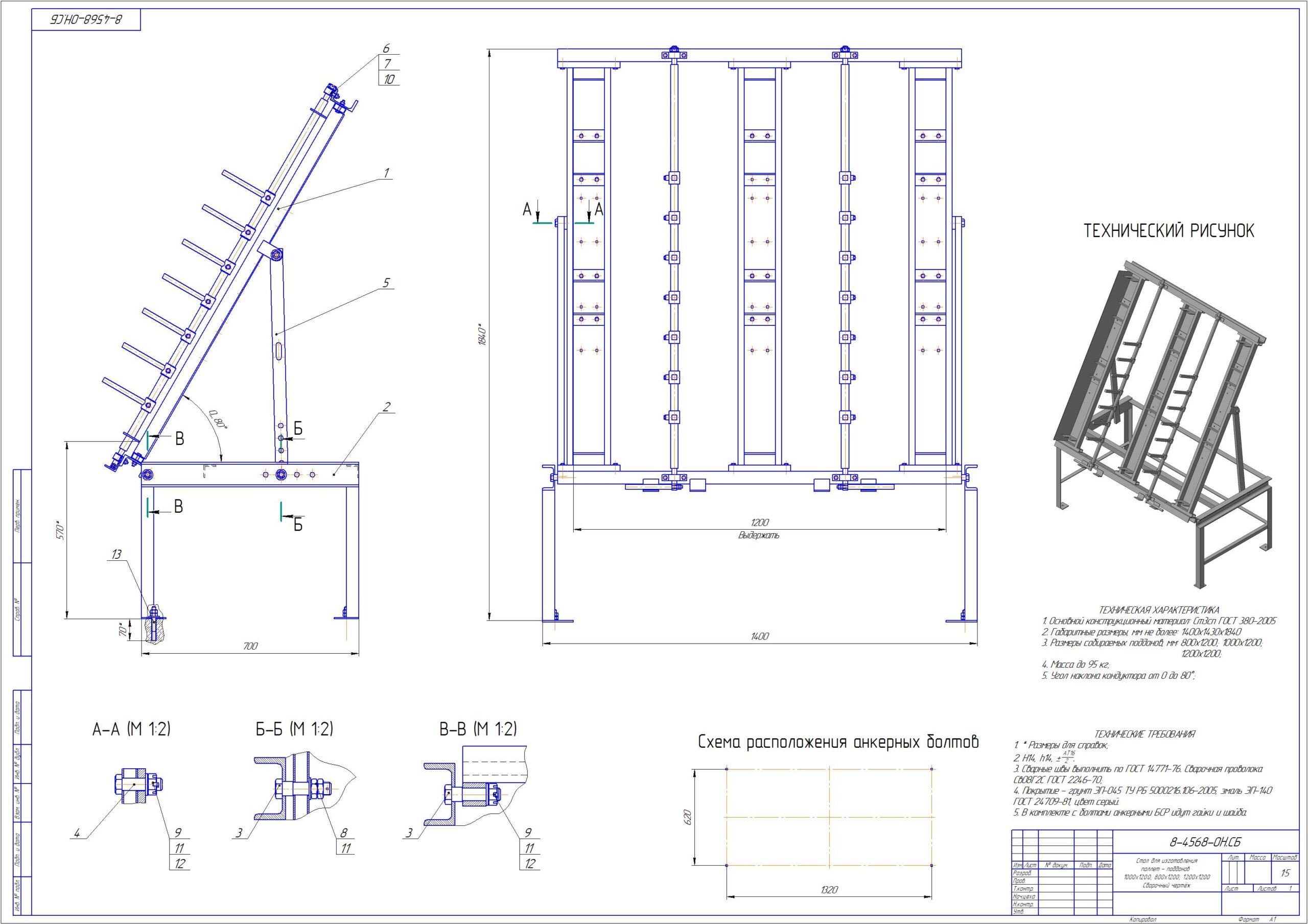

Стол для сборки паллет - поддонов представляет собой кондуктор установленный на раме. Конфигурация кондуктора позволяет изготавливать поддоны размерами : 800х1200, 1000х1200 и 1200х1200 мм. Кондуктор можно устанавливать на удобный для работника угол. Принцип работы: бобышки (80х100х100) укладываются в проёмы кондуктора, сверху вылаживаются продольные и поперечные доски, зазоры между поперечными досками выставляются фиксаторами, и прибиваются. Фиксаторы опускают, а поддон переворачивают, на бобышки выкладывается и прибивается нижний настал из досок.

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА
1. Основной конструкционный материал: Ст3сп ГОСТ 380-2005
2. Габаритные размеры, мм не более: 1400х1430х1840
3. Размеры собираемых поддонов, мм: 800х1200; 1000х1200; 1200х1200;
4. Масса до 95 кг;
5. Угол наклона кондуктора от 0 до 80 ;

Состав: Сборочный чертёж, Деталировка, Спецификация, 3D- модель Язык документа

Софт: КОМПАС-3D 16

Файлы:

Каталог / Промышленность / Лесное хозяйство и деревообработка / Стол для изготовления паллет - поддонов 1000х1200; 800х1200; 1200х1200

Болт специальный _ 8-4568-ОН.00.02.cdw
Кондуктор/Буфер _ 8-4568-ОН.01.03.cdw
Кондуктор/Стопор поворотный/Втулка _ 8-4568-ОН.01.02.04.cdw
Кондуктор/Втулка _ 8-4568-ОН.01.05.cdw
Кондуктор/Кондуктор сборочный чертёж _ 8-4568-ОН.01.СБ.cdw
Кондуктор/Направляющая/Направляющая Сборочный чертёж _ 8-4568-ОН.01.01.СБ.cdw
Ось _ 8-4568-ОН.00.01.cdw
Кондуктор/Стопор поворотный/Палец резьбовой _ 8-4568-ОН.01.02.03.cdw
Кондуктор/Стопор поворотный/Палец _ 8-4568-ОН.01.02.02.cdw
Кондуктор/Проушина _ 8-4568-ОН.01.04.cdw
Рама Сборочный чертёж _ 8-4568-ОН.02.СБ.cdw
Кондуктор/Стопор поворотный/Ручка _ 8-4568-ОН.01.02.05.cdw
Кондуктор/Направляющая/Спецификация Направляющая _ 8-4568-ОН.01.01.00.000.cdw
Кондуктор/Спецификация. Кондуктор.cdw
Спецификация. Стол СБ.cdw
Кондуктор/Стопор поворотный/Спецификация. Стопор поворотный.cdw
Стол СБ.cdw
Кондуктор/Стопор поворотный/Стопор поворотный Сборочный чертёж _ 8-4568-ОН.01.02.СБ.cdw
Кондуктор/Стопор поворотный/Труба _ 8-4568-ОН.01.02.06.cdw
Тяга _ 8-4568-ОН.00.03.cdw
Кондуктор/Уголок _ 8-4568-ОН.01.02.cdw
Кондуктор/Направляющая/Упор _ 8-4568-ОН.01.01.03.cdw
Кондуктор/Стопор поворотный/Фиксатор _ 8-4568-ОН.01.02.01.cdw
Кондуктор/Швеллер _ 8-4568-ОН.01.01.cdw
Рама.m3d
Столешница.m3d
Стол СБ.t3d
Стол для сборки поддонов.jpg
Стол СБ.jpg
Кондуктор/Направляющая
Кондуктор/Стопор поворотный
Кондуктор
