Захват трелевочный

215

600

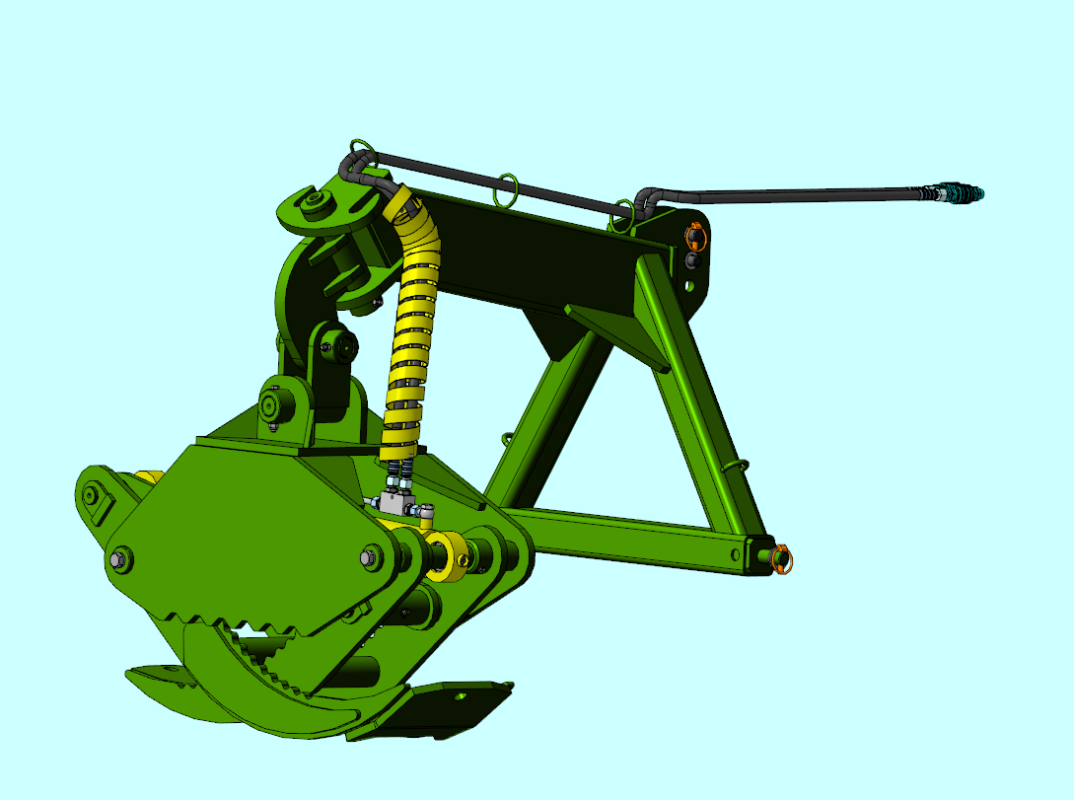

Трелевочный захват - устройство для трелевки древесины на лесосеках. Агрегатируется с тракторами тягового класса 1,4 (МТЗ-82, ЮМЗ и др.) на заднюю навеску. Максимальный диаметр бревна 850 мм.

3D Модели Захват трелевочный лесной

Автор

Цяхнолаг

Дата

27.02.2025

Язык

Русский

Состав

Готовый проект для производства СБ

Софт

КОМПАС-3D 21 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

Фиксатор ЗТ-1500.07.00.000
- Ось _ ЗТ-1500.07.00.001.m3d
- Скоба _ ЗТ-1500.07.00.002.m3d
- Фиксатор _ ЗТ-1500.07.00.000.a3d
Шарнир ЗТ-1500.04.00.000
- Втулка _ ЗТ-1500.04.00.003.m3d
- Втулка ЗТ-1500.04.00.001.m3d
- Кронштейн _ ЗТ-1500.04.00.000.m3d
- Ребро _ ЗТ-1500.04.00.004.m3d
- Шарнир _ ЗТ-1500.04.00.000.a3d
Серьга ЗТ-1500.05.00.000
- Серьга _ ЗТ-1500.05.00.000.a3d
- Ухо _ ЗТ-1500.05.00.001.m3d
Палец ЗТ-1500.06.00.000
- Палец _ ЗТ-1500.06.00.000.a3d
- Палец _ ЗТ-1500.06.00.001.m3d
- Шайба _ ЗТ-1500.06.00.002.m3d
Навеска ЗТ-1500.01.00.000
- Заглушка _ ЗТ-1500.01.00.006.m3d
- Кольцо _ ЗТ-1500.01.00.010.m3d
- Консоль _ ЗТ-1500.01.00.001.m3d
- Кронштейн _ ЗТ-1500.01.00.007.m3d
- Кронштейн _ ЗТ-1500.01.00.002.m3d
- Кронштейн _ ЗТ-1500.01.00.008.m3d
- Навеска _ ЗТ-1500.01.00.000.a3d
- Плита _ ЗТ-1500.01.00.003.m3d
- Ребро _ ЗТ-1500.01.00.009.m3d
- Скоба _ ЗТ-1500.01.00.011.m3d
- Скоба _ ПР-1,8.01.01.418.m3d
- Стойка _ ЗТ-1500.01.00.004.m3d
- Балка нижняя ЗТ-1500.01.00.100
  - Балка нижняя _ ЗТ-1500.01.00.100.a3d
  - Труба _ ЗТ-1500.01.00.101.m3d
  - Сухарь с осью ЗТ-1500.01.110
    - Палец _ ЗТ-1500.01.00.113.m3d
    - Сухарь _ ЗТ-1500.01.00.111.m3d
    - Сухарь с осью _ ЗТ-1500.01.00.110.a3d
Захват ЗТ-1500.02.00.000
- Втулка _ ЗТ-1500.02.00.001.m3d
- Захват _ ЗТ-1500.02.00.000.a3d
- Шайба _ ЗМ-0,53.00.00.001.m3d
- Шайба _ ЗМ-0,53.00.00.002.m3d
- Тяга ЗТ-1500.02.04.000
  - Втулка _ ЗТ-1500.02.04.002.m3d
  - Втулка _ ЗТ-1500.02.04.003.m3d
  - Втулка бронзова 40х44х40 (подшипник скольжения) _ WB 702.m3d
  - Тяга _ ЗТ-1500.02.04.000.a3d
  - Тяга _ ЗТ-1500.02.04.001.m3d
- Палец ЗТ-1500.02.05.000
  - Палец _ ЗТ-1500.02.05.000.a3d
  - Палец _ ЗТ-1500.2.05.001.m3d
  - Фланец _ ЗТ-1500.02.05.002.m3d
- Лапа ЗТ-1500.02.03.000
  - Втулка _ ЗМ-0,53.03.00.001.m3d
  - Втулка _ ЗТ-1500.02.03.002.m3d
  - Втулка бронзова 40х44х25 (подшипник скольжения) _ WB 702.m3d
  - Втулка бронзова 40х44х50 (подшипник скольжения) _ WB 702.m3d
  - Лапа _ ЗТ-1500.02.03.000.a3d
  - Лапа _ ЗТ-1500.02.03.001.m3d
  - Накладка _ ЗТ-1500.02.03.005.m3d
  - Поперечина_ЗТ-1500.02.03.004.m3d
- Лапа ЗТ-1500.02.02.000
  - Втулка _ ЗТ-1500.02.02.002.m3d
  - Втулка _ ЗТ-1500.02.02.003.m3d
  - Втулка _ ЗТ-1500.02.02.004.m3d
  - Лапа _ ЗТ-1500.02.02.000.a3d
  - Лапа _ ЗТ-1500.02.02.001.m3d
  - Накладка _ ЗТ-1500.02.02.007.m3d
  - Попречина _ ЗТ-1500.02.02.005.m3d
  - Связка _ ЗТ-1500.02.02.006.m3d
  - Связка _ ЗТ-1500.02.03.006.m3d
- Корпус ЗТ-1500.02.01.000
  - Втулка_ЗТ-1500.02.01.004.m3d
  - Корпус _ ЗТ-1500.02.01.000.a3d
  - Косынка _ ЗТ-1500.02.01.007.m3d
  - Косынка _ ЗТ-1500.02.01.010.m3d
  - Пластина _ ЗМ-0,53.01.00.007.m3d
  - Пластина _ ЗТ-1500.02.01.001.m3d
  - Пластина _ ЗТ-1500.02.01.002.m3d
  - Пластина _ ЗТ-1500.02.01.003.m3d
  - Ухо ЗТ-1500.02.01.300
    - Ухо _ ЗТ-1500.02.01.300.a3d
  - Ухо ЗТ-1500.02.01.200
    - Втулка _ ЗТ-1500.02.01.202.m3d
    - Ухо _ ЗТ-1500.02.01.200.a3d
    - Ухо _ ЗТ-1500.02.01.206.m3d
  - Боковина ЗТ-1500.02.01.100
    - Боковина _ ЗТ-1500.02.01.100.a3d
    - Боковина _ ЗТ-1500.02.01.101.m3d
    - Втулка _ ЗТ-1500.02.01.102.m3d
Гидрооборудование ЗТ-1500.03.00.000
- Болт банджо MTC 402041.m3d
- Гайка накидная M10L 039844.m3d
- Гидрооборудование ЗТ-1500.03.00.000.a3d
- Заглушка с уплотнением из эластомера _ 107603.m3d
- Кольцо резинно-металлическое G 38 _ MTC 440045.m3d
- Муфта врезная P-R 10LS 372406.m3d
- Переходник G 38 М18х1,5 _ ЗТ-1,4.00.00.002.m3d
- Переходник G 38 М20х1,5 _ ЗТ-1,4.00.00.001.m3d
- Трубка _ ЗТ-1,4.00.00.003.m3d
- Фитинг MTC-402014 _ FITTINGS FOR DIN 2353.m3d
- Фитинг MTC-402021 _ FITTINGS FOR DIN 2353.m3d
- РВД
  - 105.069.41.005 (Гайка).m3d
  - 105.069.41.007 (Ниппель).m3d
  - 105.069.41.009 (Муфта).m3d
  - Рукав высокого давления _ РВД-12.20.25.2250.m3d
  - Сборка _ РВД-12.25.20.2000.a3d
  - Штуцер шланга.a3d
- Разрывная муфта
  - Запор.m3d
  - Муфта разрывная _ Н.036.50.100К.a3d
  - наконечник.m3d
  - Штуцер в сборе.a3d
  - Штуцер.m3d
  - Мама
    - Втулка.m3d
    - Корпус.m3d
    - Сборка.a3d
    - Шарик.m3d
- Гидроцилиндр ГЦ-80.40.580
  - Болт банджо MTC 402041.m3d
  - Гидроцилиндр _ ГЦ-80.40.590.a3d
  - Гильза _ ГЦ-80.40.590.001.m3d
  - Кольцо резинно-металлическое G 38 _ MTC 440045.m3d
  - Сборка _ ГЦ-80.40.590.a3d
  - Фитинг MTC-402014 _ FITTINGS FOR DIN 2353.m3d
  - Шток _ ГЦ-80.40.590.002.m3d
- Гидрозамок VRSE-015AFF
  - Гидрозамок _ VRSE-015AFF.a3d
  - Корпус гидрозамка _ VRSE-015AFF.m3d
- Банджо С-WH 12-LM
  - Болт банджа.m3d
  - Корпус Банджо.m3d
  - Сборка.a3d
Захват трелевочный тракторный _ ЗТТ-0,85.00.00.000.a3d
Защита пластиковая HG-32.m3d
Палец _ ЗТТ-0,85.00.00.001.m3d
Рукав высокого давления _ РВД 12.25.20.2000.m3d
Шплинт с кольцом _ 1263-11 DIN 11023.m3d
