Машина для продольной резки рулонов бумаги.

117

200

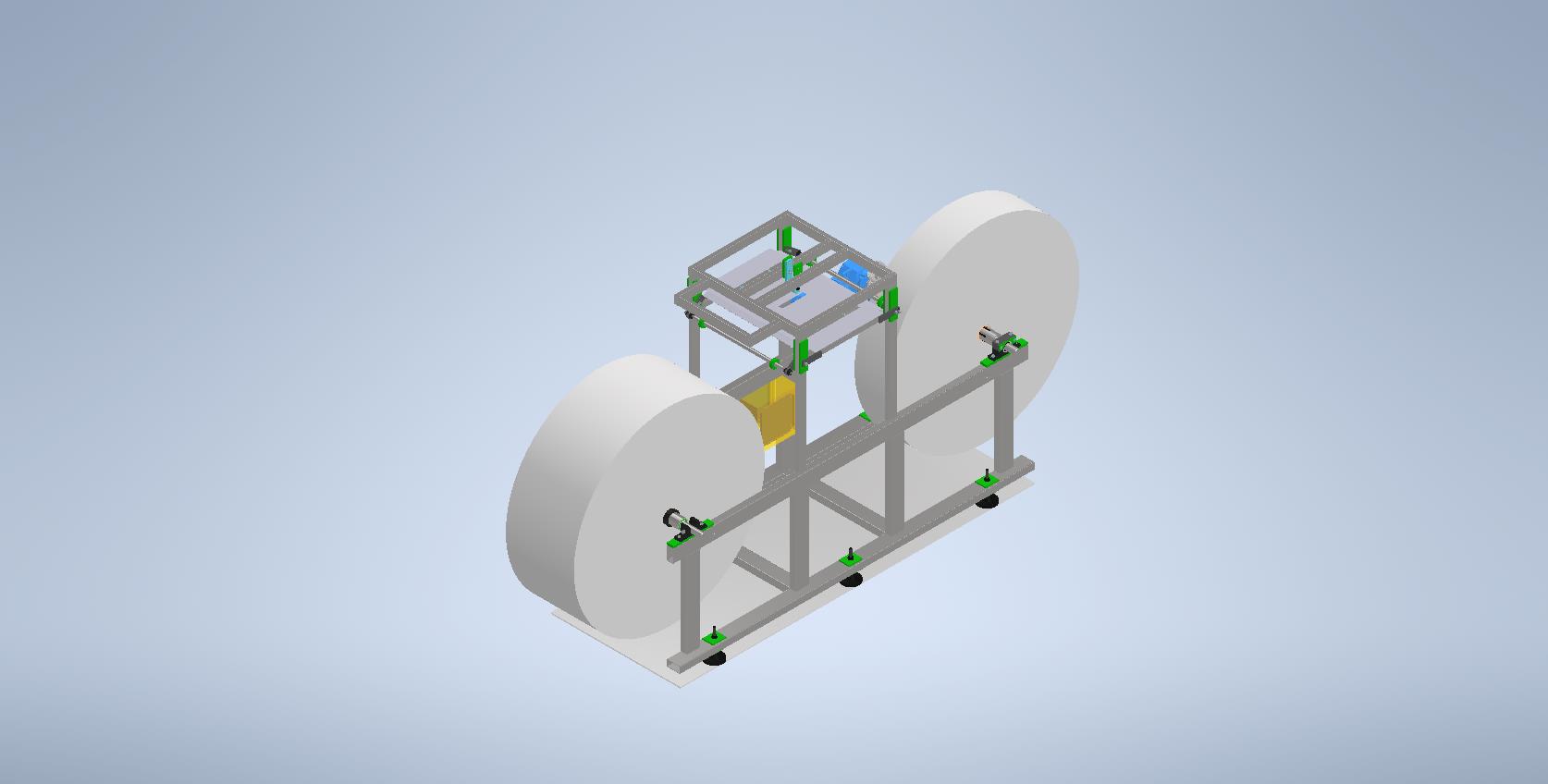

3D модель Машина для продольной резки рулонов бумаги.

Машина для продольной резки бумаги толщиной до 1,0 мм. Установка предусматривает резку и размотку рулона шириной 500 мм, диаметром до 1450 мм (масса рулона 450 кг.) с втулкой 3 дюйма на два рулона шириной 250 мм, диаметром=до 1450 мм и массой каждого по 225 кг. Максимальная линейная скорость материала в зоне реза
36 м/мин. при максимальных оборотах на валу редуктора 120 об./мин и 400 H/m крутящем моменте.
За один час установка разрежет три больших рулона. Представлена 3d модель установки и чертежи деталей.
Используется на производстве автоматических линий где сырьем требуются ролики шириной 250 мм. Линейная скорость изменяется и поддерживается асинхронным двигателем 5,5 кВт. который управляется частотным преобразователем и лазерным датчиком измерения диаметра разматывающего рулона.

Машина для резки Машина продольной резки бумаги нож пневматический вал рулон целлюлозы цилиндрический

Еще чертежи и проекты по этой теме:

Схема механизации перегрузки бумаги в рулонах на образующей

200

Размоточный барабан для раскатки рулона бумаги

Рама тележки для рулонов бумаги

200

Машина для резки пластов

100

Машина для резки мармелада

Заусенцесминатель для линии продольной резки металла

Комментариев пока нет

Чтобы оставить комментарий, необходимо войти

Войти с помощью:

Автор

Евгений

Дата

09.06.2022

Язык

Русский

Состав

3D сборка

Софт

Autodesk Inventor 2021 SP2 Как открыть?

Содержимое архива

K-57-11,26-124-5,5-М1
- Ka-57-tdt-90-S4.iam
- Ka-57-tdt-90-S4.idv
- Ka-57-tdt-90-S41.ipt
- Ka-57-tdt-90-S410.ipt
- Ka-57-tdt-90-S411.ipt
- Ka-57-tdt-90-S412.ipt
- Ka-57-tdt-90-S413.ipt
- Ka-57-tdt-90-S414.ipt
- Ka-57-tdt-90-S415.ipt
- Ka-57-tdt-90-S416.ipt
- Ka-57-tdt-90-S417.ipt
- Ka-57-tdt-90-S418.ipt
- Ka-57-tdt-90-S419.ipt
- Ka-57-tdt-90-S42.ipt
- Ka-57-tdt-90-S420.ipt
- Ka-57-tdt-90-S421.ipt
- Ka-57-tdt-90-S43.ipt
- Ka-57-tdt-90-S44.ipt
- Ka-57-tdt-90-S45.ipt
- Ka-57-tdt-90-S46.ipt
- Ka-57-tdt-90-S47.ipt
- Ka-57-tdt-90-S48.ipt
- Ka-57-tdt-90-S49.ipt
- OldVersions
  - Ka-57-tdt-90-S4.0009.iam
  - Ka-57-tdt-90-S42.0001.ipt
  - Ka-57-tdt-90-S42.0004.ipt
  - Вал 188 мм.0001.ipt
- Вал 188 мм.ipt
- Шпонка 10x8x56 ГОСТ 23360-78.ipt
- Шпонка 12x8x90 ГОСТ 23360-78.ipt
Нож + корпус
- OldVersions
  - Втулка диам. 60Х50.0001.ipt
  - Держатель с пазом 60Х20Х25 мм.0001.ipt
  - Держатель с пазом 60Х20Х25 мм.0002.ipt
  - Нож с держателем.0001.dwg
  - Нож с держателем.0001.iam
  - Нож с держателем.0004.iam
  - Пластина 180Х40Х10 мм.0001.ipt
  - Пластина 180Х40Х10 мм.0002.ipt
  - Пластина 20Х60Х3,0 мм.0001.ipt
  - Пластина 20Х60Х3,0 мм.0002.ipt
  - Пластина 20Х60Х3,0 мм.0003.ipt
  - Пластина 60Х120Х10 мм.0001.ipt
  - Пластина 60Х120Х10 мм.0002.ipt
- Болт M10-6g×90-F ГОСТ Р 50274-92.ipt
- Болт M5-6g×20-F ГОСТ Р 50274-92.ipt
- Болт M8-6g×20-F ГОСТ Р 50274-92.ipt
- Втулка диам. 60Х50.ipt
- Держатель с пазом 60Х20Х25 мм.ipt
- Нож OLFA HOB-1.ipt
- Нож с держателем.dwg
- Нож с держателем.iam
- Пластина 180Х40Х10 мм.ipt
- Пластина 20Х60Х3,0 мм.ipt
- Пластина 60Х120Х10 мм.ipt
- Шайба 10 ГОСТ 9065-75.ipt
Шестерни привода
- AIS2020
  - 401040026.ipt
  - OldVersions
    - Шестерня m=4 Z=26 диам 35 .0002.ipt
    - Шестерня m=4 Z=26 диам 45 мм.0001.ipt
    - Шестерня m=4 Z=26 диам 45 мм.0002.ipt
  - Шестерня m=4 Z=26 диам 35 .ipt
  - Шестерня m=4 Z=26 диам 45 мм.ipt
Трубы профильные
- Труба 100x50x4_-2600 ГОСТ 8645-68.ipt
- Труба 100x50x4_-610 ГОСТ 8645-68.ipt
- Труба 100x50x4_-625 ГОСТ 8645-68.ipt
- Труба 100x50x4_-700 ГОСТ 8645-68.ipt
- Труба 100x50x4_-750 ГОСТ 8645-68.ipt
- Труба 40x20x3_-500 ГОСТ 8645-68.ipt
- Труба 60x30x3_-230 ГОСТ 8645-68.ipt
- Труба 60x30x3_-500 ГОСТ 8645-68.ipt
- Труба 60x30x3_-660 ГОСТ 8645-68.ipt
- Труба 60x30x3_-720 ГОСТ 8645-68.ipt
- Труба 60x30x3_-750 ГОСТ 8645-68.ipt
- Труба 60x30x3_-850 ГОСТ 8645-68.ipt
Ролики целлюлозы
- OldVersions
  - Ролик 250 мм со втулкой.0001.iam
  - Ролик 500 мм со втулкой.0001.iam
  - Ролик 500 ммХ76 мм.0001.ipt
- Втулка 250 мм Х 76 мм.ipt
- Втулка 500 ммХ76 мм.ipt
- Ролик 250 мм со втулкой.iam
- Ролик 500 мм со втулкой.iam
- Ролик целлюлозы 1400Х250 мм.ipt
- Ролик целлюлозы 1400Х500 мм.ipt
Регулируемая опора
- Levelling element LV_A-125-24-AS-SST-M16x138-ESD-C (0).iam
- Levelling elements LV_A-125-24-AS-SST-M16x138-ESD-C (0)-1.ipt
- Levelling elements LV_A-125-24-AS-SST-M16x138-ESD-C (0)-2.ipt
- OldVersions
  - Levelling element LV_A-125-24-AS-SST-M16x138-ESD-C (0).0002.iam
Подшипник NA 4909-2RS
- OldVersions
  - SKF_NA 4909_2RS.0001.iam
- SKF_NA 4909_2RS.iam
- SKF_NA 4909_2RS_PART1.ipt
- SKF_NA 4909_2RS_PART2.ipt
- SKF_NA 4909_2RS_PART3.ipt
- SKF_NA 4909_2RS_PART4.ipt
Пневмовал и его детали
- Кольцо A45 ГОСТ 13942-86.ipt
- Кронштейн пневмовала.dwg
- Кронштейн пневмовала.ipt
- Крышка верхняя.dwg
- Крышка верхняя.ipt
- Пластина к верхней крышке.dwg
- Пластина к верхней крышке.ipt
- Пневмовал1050 ммХ76 мм.dwg
- Пневмовал1050 ммХ76 мм.ipt
OldVersions
- Вал размотки в сборе (1000 мм).0001.dwg
- Жесткость 100Х50 90 гр..0001.ipt
- Кронштейн крепления мотор-редуктора.0003.dwg
- Кронштейн крепления мотор-редуктора.0003.iam
- Кронштейн пневмовала.0003.ipt
- Кронштейн пневмовала.0005.dwg
- Крышка верхняя.0001.dwg
- Крышка верхняя.0003.ipt
- Лист 500Х830Х2,0 мм.0001.dwg
- Лист 500Х830Х2,0 мм.0001.ipt
- Лист 500Х830Х2,0 мм.0002.ipt
- Лист 500Х830Х2,0 мм.0003.ipt
- Лист 500Х830Х2,0 мм.0004.ipt
- Лист 500Х830Х2,0 мм.0006.ipt
- Лист 500Х830Х2,0 мм.0009.ipt
- Направляющая типа Z L=400 мм.0001.ipt
- Направляющая типа Z L=400 мм.0002.ipt
- Направляющая типа Z L=400 мм.0003.dwg
- Основание редуктора 255Х160Х10 мм.0001.ipt
- Основание редуктора 255Х160Х10 мм.0002.ipt
- Ось 790 мм диам =25 мм.0001.ipt
- Пластина 190Х100Х10 мм.0001.ipt
- Пластина 190Х100Х10 мм.0002.ipt
- Пластина 190Х100Х10 мм.0003.ipt
- Пластина 300Х100Х15 мм.0001.ipt
- Пластина 300Х100Х15 мм.0002.ipt
- Пластина 40Х140Х10 мм+ паз 10 мм.0001.ipt
- Пластина 40Х200Х10 мм.0001.ipt
- Пластина 40Х200Х10 мм.0002.ipt
- Пластина 60Х200Х10 мм .0005.ipt
- Пластина к верхней крышке.0002.dwg
- Пластина к верхней крышке.0004.ipt
- Пневмовал1050 ммХ76 мм.0002.dwg
- Пневмовал1050 ммХ76 мм.0002.ipt
- Пневмовал1050 ммХ76 мм.0005.ipt
- Пол.0004.ipt
- Резка и перемотка в сборе.0024.dwg
- Резка и перемотка в сборе.0051.iam
- Труба 100x50x4_-2600 ГОСТ 8645-68.0001.ipt
- Труба 40x20x3_-300 ГОСТ 8645-68.0001.dwg
- Труба 40x20x3_-300 ГОСТ 8645-68.0001.ipt
- Шайба диам.60Хдиам.25Х20 мм.0001.ipt
- Шайба диам.60Хдиам.25Х20 мм.0002.ipt
шкаф электромонтажный 300х300х200
- CAIXA 300 X 300 X 200.ipt
- CAIXA 300 X 300 X 200.m3d
- OldVersions
  - CAIXA 300 X 300 X 200.0003.ipt
  - CAIXA 300 X 300 X 200.0004.ipt
  - PEÇA DA PORTA.0001.ipt
  - PEÇA DO PAINEL.0001.ipt
  - PINO DA DOBRADIÇA.0001.ipt
  - PLACA PAINEL 300 X 300 X 200.0002.ipt
  - TAMPA.0003.ipt
  - шкаф электромонтажный 300х300х200.0002.iam
- PEÇA DA PORTA.ipt
- PEÇA DO PAINEL.ipt
- PEƁ DA PORTA.ipt
- PEƁ DO PAINEL.ipt
- PEЗA DA PORTA.m3d
- PEЗA DO PAINEL.m3d
- PINO DA DOBRADIÇA.ipt
- PINO DA DOBRADIƁ.ipt
- PINO DA DOBRADIЗA.m3d
- PLACA PAINEL 300 X 300 X 200.ipt
- PLACA PAINEL 300 X 300 X 200.m3d
- TAMPA.ipt
- TAMPA.m3d
- шкаф электромонтажный 300х300х200.a3d
- шкаф электромонтажный 300х300х200.iam
- шкаф электромонтажный 300х300х200.IGS
- шкаф электромонтажный 300х300х200.jpg
- шкаф электромонтажный 300х300х200.stp
Вал размотки
- OldVersions
  - Вал 1000 мм Х50 мм.0002.ipt
  - Вал размотки в сборе (1000 мм).0004.dwg
  - Вал размотки в сборе (1000 мм).0011.iam
  - Втулка 66Х50Х40 мм.0002.ipt
  - Кронштейн вала размотки.0004.ipt
  - Кронштейн вала размотки.0006.dwg
  - Пластина 300Х50Х15.0003.ipt
  - Труба 76x5x700 ГОСТ 10704-91.0002.ipt
  - Шайба 100Х73Х30 мм.0001.dwg
- Вал 1000 мм Х50 мм.ipt
- Вал размотки в сборе (1000 мм).dwg
- Вал размотки в сборе (1000 мм).iam
- Втулка 66Х50Х40 мм.ipt
- Кронштейн вала размотки.dwg
- Кронштейн вала размотки.ipt
- Пластина 300Х50Х15.ipt
- Труба 76x5x700 ГОСТ 10704-91.ipt
- Шайба 100Х73Х30 мм.dwg
- Шайба 100Х73Х30 мм.ipt
Все пластины
- OldVersions
  - Пластина 40Х140Х10 мм+ паз 10 мм.0001.dwg
  - Пластина 40Х140Х10 мм+ паз 10 мм.0002.ipt
  - Пластина 40Х140Х10 мм.0001.dwg
  - Пластина 40Х140Х10 мм.0003.ipt
  - Пластина 60Х200Х10 мм .0006.ipt
  - Пластина 80Х100 мм.0001.ipt
- Жесткость 100Х50 90 гр..ipt
- Пластина 40Х140Х10 мм+ паз 10 мм.dwg
- Пластина 40Х140Х10 мм+ паз 10 мм.ipt
- Пластина 40Х140Х10 мм.dwg
- Пластина 40Х140Х10 мм.ipt
- Пластина 60Х200Х10 мм .dwg
- Пластина 60Х200Х10 мм .ipt
- Пластина 80Х100 мм.dwg
- Пластина 80Х100 мм.ipt
Крепеж
- DIN 6885 - A 14 x 9 x 40.ipt
- DIN 933 - M10 x 35.ipt
- DIN 933 - M10 x 55.ipt
- DIN 933 - M6 x 16.ipt
- M6-6H ГОСТ ISO 4032-2014.ipt
- Unbrako - M8 x 20(3).ipt
- Болт A M10×20 (S16) ГОСТ 15589-70.ipt
- Гайка M10-6H ГОСТ 5916-70.ipt
- Гайка M16-6H ГОСТ Р 50592-93.ipt
- Шайба 10 ГОСТ 9065-75.ipt
- Шайба A 6 ГОСТ 6958-78.ipt
- Шайба диам.60Хдиам.25Х20 мм.ipt
Кронштейн крепления мотор-редуктора.dwg
Кронштейн крепления мотор-редуктора.iam
Лист 500Х830Х2,0 мм.dwg
Лист 500Х830Х2,0 мм.ipt
Направляющая типа Z L=400 мм.dwg
Направляющая типа Z L=400 мм.ipt
Основание редуктора 255Х160Х10 мм.ipt
Ось 790 мм диам =25 мм.ipt
Пластина 143Х100Х10.ipt
Пластина 190Х100Х10 мм.ipt
Пластина 300Х100Х15 мм.ipt
Пол.ipt
Резка и перемотка в сборе.dwg
Резка и перемотка в сборе.iam
Резка и перемотка целлюлозы.ipj
Труба 40x20x3_-300 ГОСТ 8645-68.dwg
Труба 40x20x3_-300 ГОСТ 8645-68.ipt
