Размоточный барабан для раскатки рулона бумаги

726

200

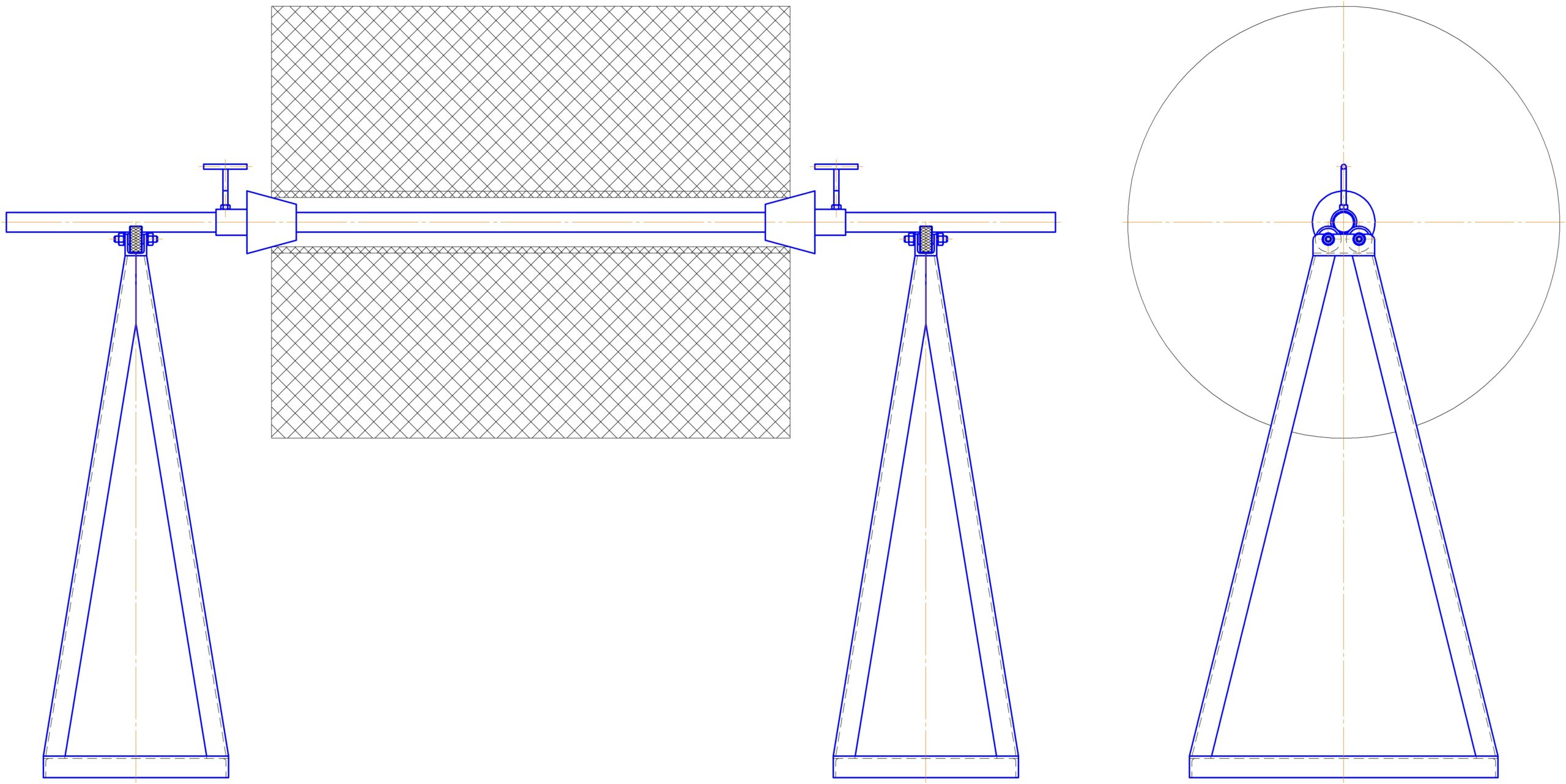

Чертеж Размоточный барабан для раскатки рулона бумаги

Приспособление для раскатки рулона бумаги. Данное приспособление разработано для удобства разматывания (раскатывания) рулона бумаги, что очень облегчило данную процедуру до его внедрения в производство.

Барабан бумага Бумага в рулонах Приспособление Размоточный Раскатка рулон

Автор

Алексей Усков

Дата

06.09.2017

Язык

Русский

Состав

Сборочный чертёж (СБ) + спецификация, Деталировка

Софт

КОМПАС-3D 16.1.5 Как открыть?

Содержимое архива

Приспособление для раскатки рулона бумаги
- Б-44-15-0123-20_03 - Обечайка.cdw
- Б-44-15-0123-10_02 - Уголок.cdw
- Б-44-15-0123-20_01 - Труба.cdw
- Б-44-15-0123-20_02 - Диск.cdw
- Б-44-15-0123_03 - Ролик.cdw
- Б-44-15-0123-20СБ - Упор.cdw
- Б-44-15-0123_02 - Вал ролика.cdw
- Б-44-15-0123-10СБ - Опора.cdw
- Б-44-15-0123СБ - Приспособление для раскатки рулона бумаги.cdw
- Б-44-15-0123-10_03 - Уголок.cdw
- Б-44-15-0123-10_01 - Уголок.cdw
- Б-44-15-0123-30СБ - Винт.cdw
- Б-44-15-0123-11СБ - Опора роликов.cdw
- Б-44-15-0123-11_01 - Уголок.cdw
