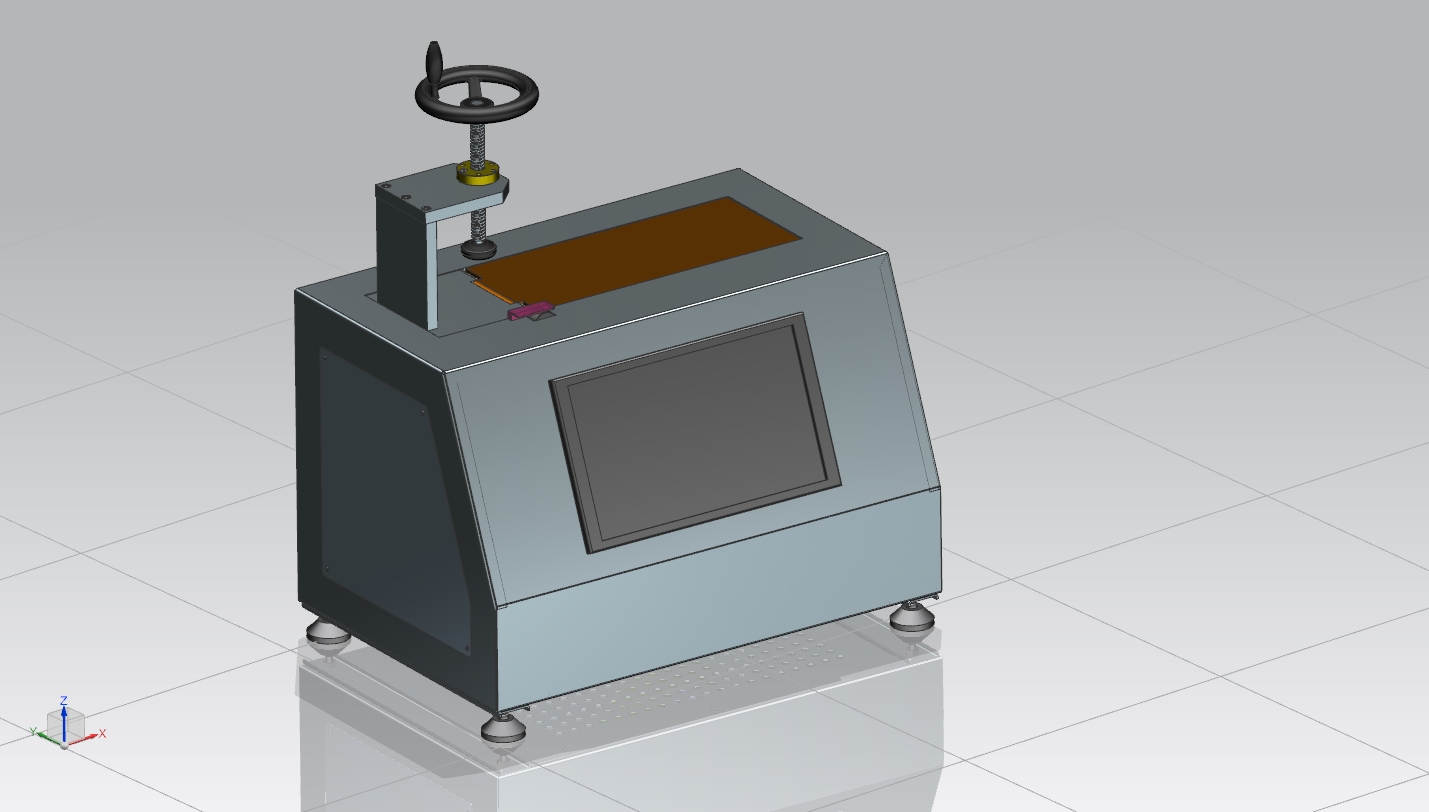

Стенд предназначен для установки на него обуви ботинка с высотой каблука не более 40мм. Механизм подъёма плиты приводится в движение с помощью электрического шагового двигателя до угла 40 градусов при этом установленный тэнзодатчик под плитой замеряет силу давления на каблук ботинка. На оси поворота плиты установлен датчик угла. По показаниям этих двух датчиков определяется жёсткость изгиба обувного ботинка.
