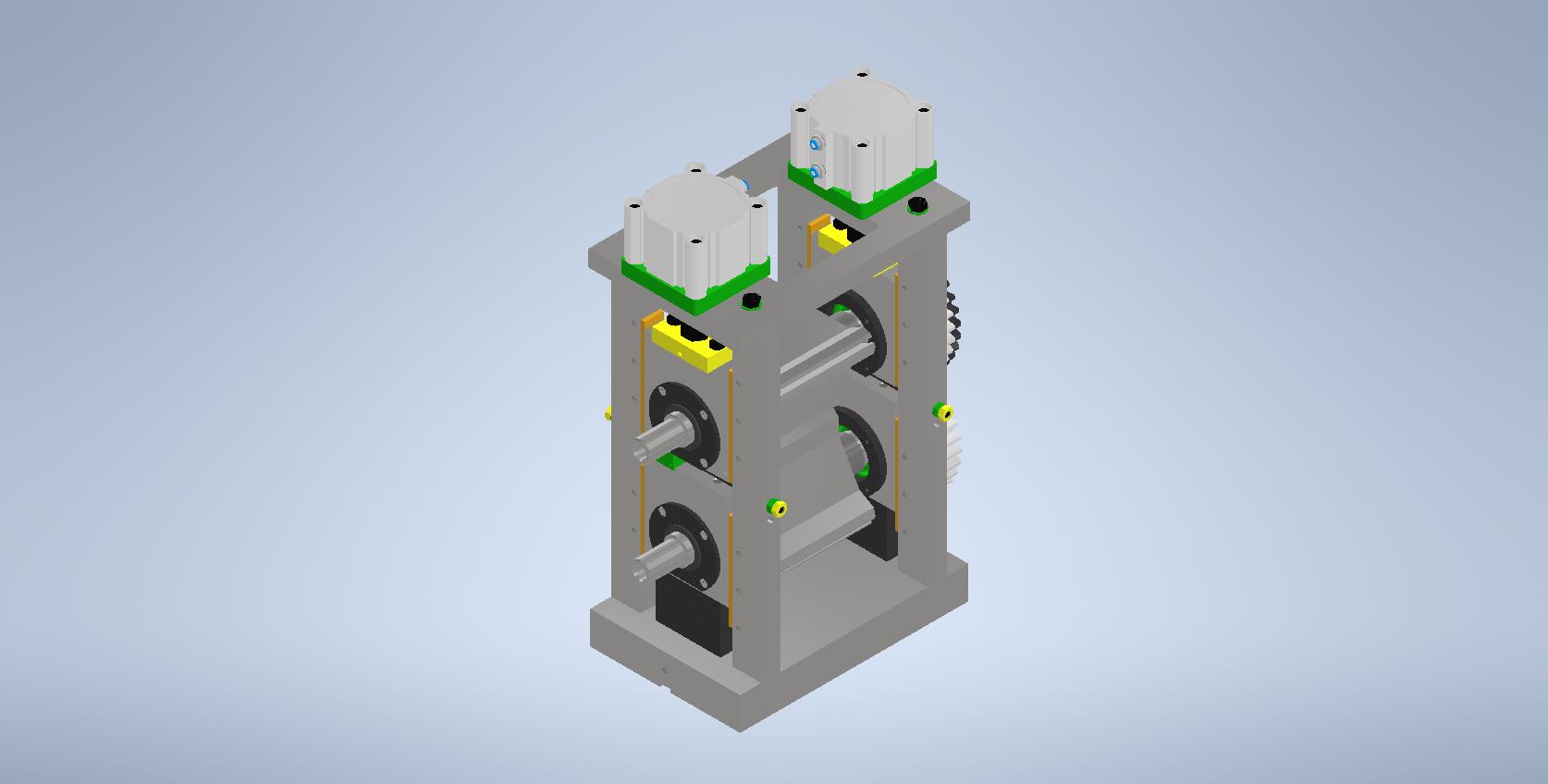

Модуль упаковки

107

В модуль входит :
2 Вала, пневматические цилиндры, кронштейны и привод модуля.
Продукт заворачивается в пленку и проходя между нагретыми валами пленка подвергается термической запайке.
Используется на автоматических линиях производства различных товаров личной гигиены.
Товар находится в индивидуальной упаковке.
Запайка происходит при нагреве верхнего и нижнего вала от 90 гр. до 120 гр. в зависимости от типа пленки в которую необходимо завернуть продукт (например ватные диски). Мощность сервомотора привода 2,6 кВт.

3D Модели Вал Модуль пневматические цилиндры привод температура шестерни

Автор

Евгений

Дата

02.06.2022

Язык

Русский

Состав

3D Сборка

Софт

Autodesk Inventor 2021SP2 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

Модуль индивидуальной упаковуки 7 линия
- DIN 7984 - M12 x 60.ipt
- DIN 7984 - M8 x 80.ipt
- DIN 7991 - M6x12.ipt
- DIN 7991 - M8x35.ipt
- DIN 912 - M12 x 1,75 x 60 x 36.ipt
- DIN 912 - M8 x 1,25 x 80 x 28 .ipt
- DIN 912 - M8 x 1,25 x 80 x 28.ipt
- lockfile.lck
- OldVersions
  - Вал 391 мм.0004.ipt
  - Вал 391 мм.0006.ipt
  - Крышка 25Х230Х355.0004.ipt
  - Модуль в сборе.0006.dwg
  - Модуль в сборе.0028.iam
  - Основание модуля низ.0002.ipt
  - Пластина 70Х98Х5 мм (с права от модуля).0001.dwg
  - Пластина по цилиндр 20Х117Х117.0002.ipt
  - Пластина под цилиндр 20Х117Х117.0007.dwg
  - Стойка 45Х30Х460.0003.ipt
  - Стойка левая.0001.ipt
  - Шайба 42Х9 мм.0001.ipt
  - Шестерня Z=32 m=5.0001.ipt
- Болт M12×40 ГОСТ 15589-70.ipt
- Вал 391 мм.ipt
- гайки M10x1-6H ГОСТ 5915-70.ipt
- Зубчатые колеса Z=32 m=5
  - DIN 933 - M6 x 30.ipt
  - OldVersions
    - Шестерня Z=26 m=5 верх №1.0003.ipt
    - Шестерня Z=26 m=5 верх №1.0005.dwg
    - Шестерня Z=26 m=5 верх №2.0003.dwg
    - Шестерня Z=26 m=5 верх №2.0003.ipt
    - Шестерня Z=26 m=5 нижняя.0002.ipt
    - Шестерня Z=26 m=5 нижняя.0007.dwg
    - Шестерня Z=26 m=5.0001.ipt
    - Шестерня Z=26 m=5.0002.iam
    - Шестерня Z=32 m=5 верх №1.0002.ipt
    - Шестерня Z=32 m=5 верх №1.0005.dwg
    - Шестерня Z=32 m=5 верх №2.0001.ipt
    - Шестерня Z=32 m=5 верх №2.0002.dwg
    - Шестерня Z=32 m=5 верх №2.0004.dwg
    - Шестерня Z=32 m=5.0 в сборе.0001.iam
    - Шестерня Z=32 m=5.0004.iam
  - Шайба 6 ГОСТ 11371-78.ipt
  - Шестерня Z=26 m=5 верх №1.dwg
  - Шестерня Z=26 m=5 верх №1.ipt
  - Шестерня Z=26 m=5 верх №2.dwg
  - Шестерня Z=26 m=5 верх №2.ipt
  - Шестерня Z=26 m=5 нижняя.dwg
  - Шестерня Z=26 m=5 нижняя.ipt
  - Шестерня Z=26 m=5.ipt
  - Шестерня Z=32 m=5 верх №1.dwg
  - Шестерня Z=32 m=5 верх №1.ipt
  - Шестерня Z=32 m=5 верх №2.dwg
  - Шестерня Z=32 m=5 верх №2.ipt
  - Шестерня Z=32 m=5.0 в сборе.iam
  - Шестерня Z=32 m=5.iam
  - Шестерня Z=32 m=5.ipt
  - Шестерня Z=32 m=5
    - Мастер проектирования
      - Цилиндрическое зубчатое зацепление1.iam
      - Цилиндрическое зубчатое зацепление11.ipt
      - Цилиндрическое зубчатое зацепление21.ipt
- Комплект для микрорегулирования валов модуля
  - lockfile.lck
  - OldVersions
    - Бобышка 20Х50Х35 1,0 гр..0002.ipt
    - Бобышка 20Х50Х35 1,0 гр.0001.dwg
    - Бобышка 25,5Х50Х35 1,0 гр..0005.ipt
    - Бобышка 25,5Х50Х35 1,0 гр.0006.dwg
    - Втулка диам.=17Х43 мм.0001.ipt
    - Втулка диам.=17Х43 мм.0002.dwg
    - Корпус подшипника 145Х128 диам.80 1,0 гр..0004.ipt
    - Корпус подшипника 145Х128 диам.80 1,0 гр.0005.dwg
    - Корпус подшипника 145Х128 диам.80 мм.0003.ipt
    - Кронштейн нижний.0001.ipt
    - Кронштейн нижний.0002.dwg
    - Крышка подшипника 208Е(внешняя).0002.ipt
    - Крышка подшипника 208Е(внутренняя).0002.ipt
    - Крышка подшипника 208Е(внутренняя).0003.ipt
    - Крышка подшипника 6208 (внешняя).0001.ipt
    - Крышка подшипника 6208 (внутренняя).0001.ipt
    - Пластина 12Х128Х30 мм угол 1,0 гр..0002.ipt
    - Пластина 12Х128Х30 мм угол 1,0 гр.0003.dwg
  - Бобышка 20Х50Х35 1,0 гр..ipt
  - Бобышка 20Х50Х35 1,0 гр.dwg
  - Бобышка 25,5Х50Х35 1,0 гр..ipt
  - Бобышка 25,5Х50Х35 1,0 гр.dwg
  - Втулка диам.=17Х43 мм.dwg
  - Втулка диам.=17Х43 мм.ipt
  - Комплект для микрорегулирования валов модуля.ipj
  - Корпус подшипника 145Х128 диам.80 1,0 гр..ipt
  - Корпус подшипника 145Х128 диам.80 1,0 гр.dwg
  - Корпус подшипника 145Х128 диам.80 мм.ipt
  - Кронштейн нижний.dwg
  - Кронштейн нижний.ipt
  - Крышка подшипника 208Е(внешняя).ipt
  - Крышка подшипника 208Е(внутренняя).ipt
  - Крышка подшипника 6208 (внешняя).ipt
  - Крышка подшипника 6208 (внутренняя).ipt
  - Пластина 12Х128Х30 мм угол 1,0 гр..ipt
  - Пластина 12Х128Х30 мм угол 1,0 гр.dwg
  - Шпилька М10Х1,0 260 мм.ipt
- Корпуса подшипников в сборе
  - DIN 625 SKF - SKF 6208-RS1.ipt
  - DIN 7991 - M10x35.ipt
  - DIN 7991 - M6 x 40.ipt
  - DIN 7991 - M6 x 45.ipt
  - DIN 912 - M10 x 1,5 x 60 x 32.ipt
  - DIN 912 - M10 x 1,5 x 70 x 32.ipt
  - OldVersions
    - DIN 7991 - M6 x 45.0002.ipt
    - Корпус в сборе (сторона опер. нижний вал).0010.iam
    - Корпус в сборе (сторона привода нижний вал).0007.iam
    - Корпус подшипника сторона опер. (верх. вал).0003.iam
    - Корпус подшипника сторона привода (вех. вал).0003.iam
  - SKF NUNU 208 EC.ipt
  - Кольцо A40 ГОСТ 13942-86.ipt
  - Корпус в сборе (сторона опер. нижний вал).iam
  - Корпус в сборе (сторона привода нижний вал).iam
  - Корпус подшипника сторона опер. (верх. вал).iam
  - Корпус подшипника сторона привода (вех. вал).iam
  - Манжет 2-40x55x7 ГОСТ 8752-79.ipt
  - Манжет 2-45x62x8 ГОСТ 8752-79.ipt
  - Шпонка 10x8x28 ГОСТ 23360-78.ipt
- Крышка 25Х230Х355.ipt
- Модуль в сборе.dwg
- Модуль в сборе.iam
- Модуль индивидуальной упаковуки 7 линия.ipj
- Основание модуля низ.ipt
- Планка 24Х6Х148.ipt
- Пластина 70Х98Х5 мм (с права от модуля).dwg
- Пластина 70Х98Х5 мм (с права от модуля).ipt
- Пластина по цилиндр 20Х117Х117.ipt
- Пластина под цилиндр 20Х117Х117.dwg
- Пластина под цилиндр 20Х117Х117.ipt
- Спецификация №1.xls
- Стойка 45Х30Х460.ipt
- Цилиндр CDQ2B1100TF-20DZ
  - 8112923 NPQE-D-R38-Q6-P5---(high).ipt
  - CQ2B100R-20(0_0)_BODY.ipt
  - CQ2B100R-20(0_0)_CYROD.ipt
  - CQ2B100R-20DZ(0_0_0).iam
  - DIN 912 - M12 x 1,75 x 35 x 30,625.ipt
  - ISO 8752 - 5 x 40 (1) DIN EN ISO.ipt
  - M20-6H ГОСТ 4035-2014.ipt
  - OldVersions
    - CQ2B100R-20(0_0)_BODY.0001.ipt
    - CQ2B100R-20DZ(0_0_0).0002.iam
    - Вал 114 мм.0001.dwg
    - Гайка круглая 40Х30Х20 мм.0002.dwg
    - Кронштейн цилиндра в сборе (93 мм).0002.dwg
    - Кронштейн цилиндра в сборе (93 мм).0004.iam
    - Пластина 85Х50Х20 мм.0001.ipt
    - Пластина 85Х50Х20 мм.0002.ipt
    - Пластина 85Х50Х20 мм.0003.dwg
    - Пластина 85Х50Х20 мм.0003.ipt
  - Вал 114 мм.dwg
  - Вал 114 мм.ipt
  - Гайка круглая 40Х30Х20 мм.dwg
  - Гайка круглая 40Х30Х20 мм.ipt
  - Кронштейн цилиндра в сборе (93 мм).dwg
  - Кронштейн цилиндра в сборе (93 мм).iam
  - Пластина 85Х50Х20 мм.dwg
  - Пластина 85Х50Х20 мм.ipt
  - Шайба 20 ГОСТ 9065-75.ipt
- Шайба 12 ГОСТ 9065-75.ipt
- Шайба 42Х9 мм.ipt
- Шестерня Z=32 m=5
  - OldVersions
    - Ступица нижней шестерни 80Х53Х32 мм.0001.ipt
    - Ступица нижней шестерни 80Х53Х32 мм.0003.ipt
    - Шайба 80Х52Х5 мм.0001.ipt
    - Шестерня Z=32 m=5.0003.ipt
    - Шестерня Z=32 m=5.0008.dwg
    - Шестерня нижняя в сборе.0002.iam
    - Шестерня нижняя в сборе.0005.iam
  - Мастер проектирования
    - Цилиндрическое зубчатое зацепление1.iam
    - Цилиндрическое зубчатое зацепление11.ipt
  - Ступица нижней шестерни 80Х53Х32 мм.ipt
  - Шайба 80Х52Х5 мм.ipt
  - Шестерня Z=32 m=5.dwg
  - Шестерня Z=32 m=5.iam
  - Шестерня Z=32 m=5.ipt
  - Шестерня нижняя в сборе.iam
