Проектирование штанцевальной формы

Белорусский Национальный Технический университет

Исходные данные: коробка из каталога FEFCO №0437, Габаритные размеры коробки: 100×70×90 мм, Технологическое оборудование: вырубной пресс Dymatrix 106 Pro, 1000×640; усилие 5,0 МН.

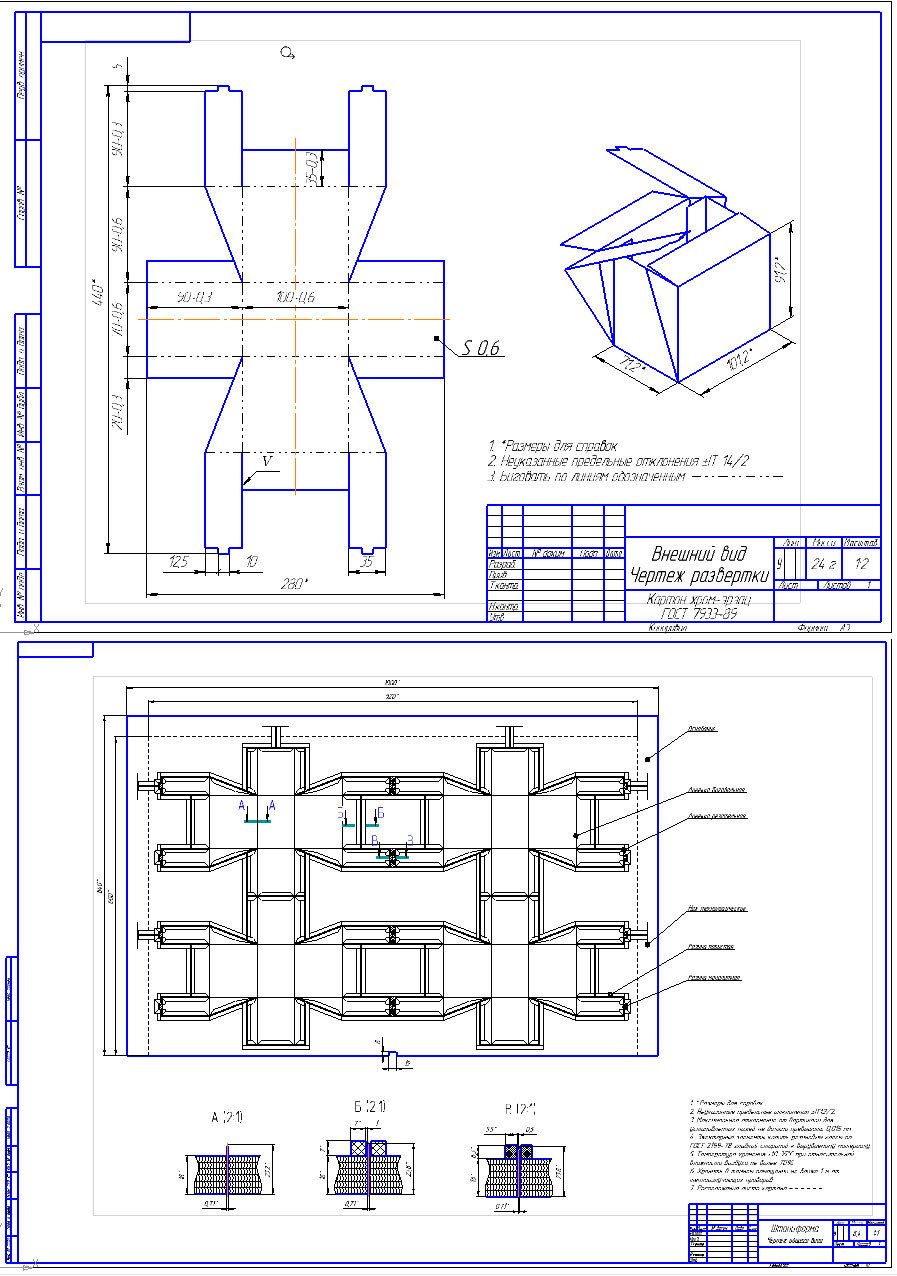

В данной работе разработана штанцевальная форма для картонной коробки из каталога FEFCO №0437. Данная коробка будет использоваться в качестве упаковки для мелкоштучной продукции в различных отраслях промышленности. Габаритные размеры коробки: 100×70×90 мм, V=630 〖см〗^3.
Материал: однослойный картон хром-эрзац марки «НМ» толщиной 0,6 мм.
Тираж составляет 100 000 экземпляров.
