Разработка штанцформы для изготовления картонной коробки

0
12
1121
7
0
40

Белорусский Национальный Технический университет
ФАКУЛЬТЕТ ТЕХНОЛОГИЙ УПРАВЛЕНИЯ И ГУМАНИТАРИЗАЦИИ
Кафедра "Промышленный дизайн"
Курсовая работа по дисциплине: «Проектирование технологической оснастки для производства тары и упаковки».
На тему: «Разработка штанцформы для изготовления картонной коробки».
Минск 2017г.

Исходные данные: коробка из каталога FEFCO №0420, Габаритные размеры коробки: 100×90×70 мм, Технологическое оборудование: вырубной пресс Dymatrix 105 , 750×1050 мм ; усилие 260 МН.

В данной работе разработана штанцевальная форма для картонной коробки из каталога FEFCO №0420. Данная коробка будет использоваться в качестве упаковки для мелкоштучной продукции в различных отраслях промышленности. Габаритные размеры коробки: 100×90×70 мм.
Материал: однослойный картон хром-эрзац марки «НМ» толщиной 0,6 мм.
Тираж составляет 100 000 экземпляров.
Содержание
Введение 3
1 Конструирование упаковки 5
1.1 Определение формы и габаритных размеров упаковки 5
1.2 Выбор материала 6
2 Разработка штанцевальной формы 10
2.1 Техническое задание на разработку штанцевальной оснастки 10
2.2 Выбор материала основания штанцформы. 13
2.3 Выбор режущих и биговальных ножей 14
2.4 Конструирование контура вырезки 15
2.4.1 Разбиение контура на отдельные ножи 15
2.4.2 Расчет и размещение технологических и компенсационных ноже 16
2.4.3 Размещение засечек на ножах 18
2.5 Выбор, расчет размеров и размещение эжекторных материалов на основании. 21
2.6 Выбор типа, материала и конструкции биговальной матрицы 23
2.7 Оценка необходимого усилия штанцевания 28
2.8 Оценка стоимости штанцформы 29
Заключение 30
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ 31



Дата
15.12.2017
Язык
Русский
Состав

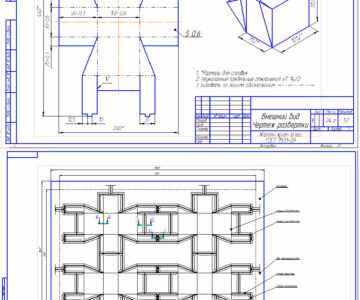

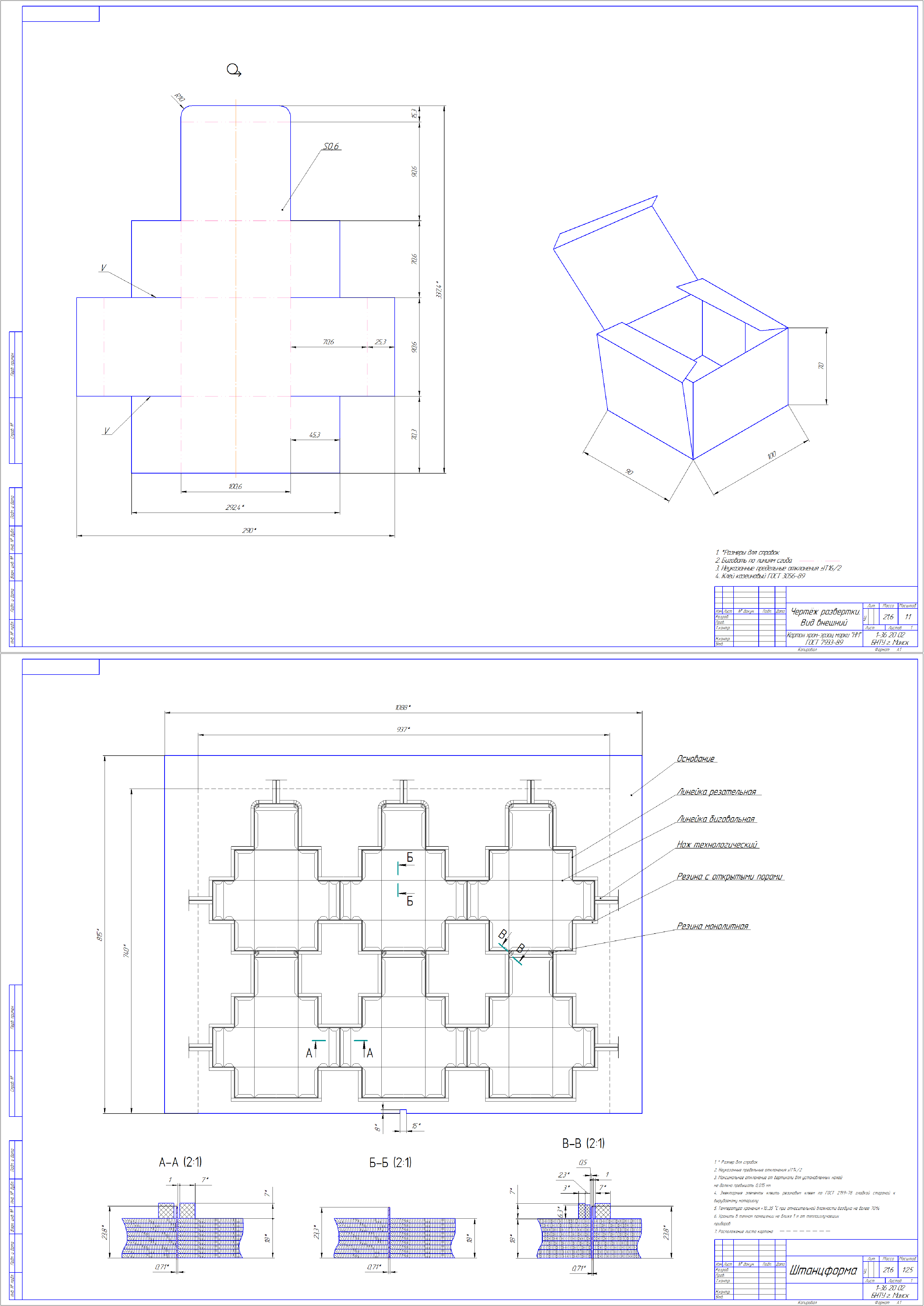

Штанцформа (ВО), Чертеж упаковки, ПЗ
Софт
КОМПАС-3D V16.1 Как открыть?
Содержимое архива
  • РАЗВЕРТКА.cdw
  • штанцформа.docx
  • штанцформа.cdw
