Пятая сушильная группа картоноделательной машины

Анжеро-Судженский Политехнический колледж

Сушильная часть картоноделательной машины состоит из 42 сушильных цилиндров, которые разбиты на 5 приводных групп:
1 Первая группа состоит из 6 сушильных цилиндров;
2 Вторая группа состоит из 8 сушильных цилиндров;
3 Третья группа состоит из 10 сушильных цилиндров;
4 Четвертая группа состоит из 10 сушильных цилиндров;
5 Пятая группа состоит их 8 сушильных цилиндров.
Расположение сушильных цилиндров двухъярусное, одноэтажное. Все сушильные группы снабжены нижними и верхними сушильными сукнами.
Сушильные цилиндры диаметром - 1500 мм и длиной - 2560 мм, состоят из чугунного корпуса и двух чугунных крышек с цапфами, прикрепленных шпильками к корпусу. Подача пара и удаление конденсата в сушильных цилиндрах производиться с приводной стороны машины через паровые головки и полые цапфы. Удаление конденсата производиться двурогими черпаками.
Цилиндры изготовлены из чугуна с присадкой никеля и хрома. Рабочее давление пара в сушильных цилиндрах до 5 кгс/см.

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА
1. Габариты
длина, м 90
ширина, м 5,5
высота, м 5,5
2. Вес, тонн 380
3. Обрезная ширина, мм 2100
4. Вес бобин, кг 400-600
5. Скорости движения полотна картона, м/мин 200
6. Производительность, кг/час 3000
7. Длина сеточного стола, м 16
8. Количество пресов 2
9. Количество цилиндров 42

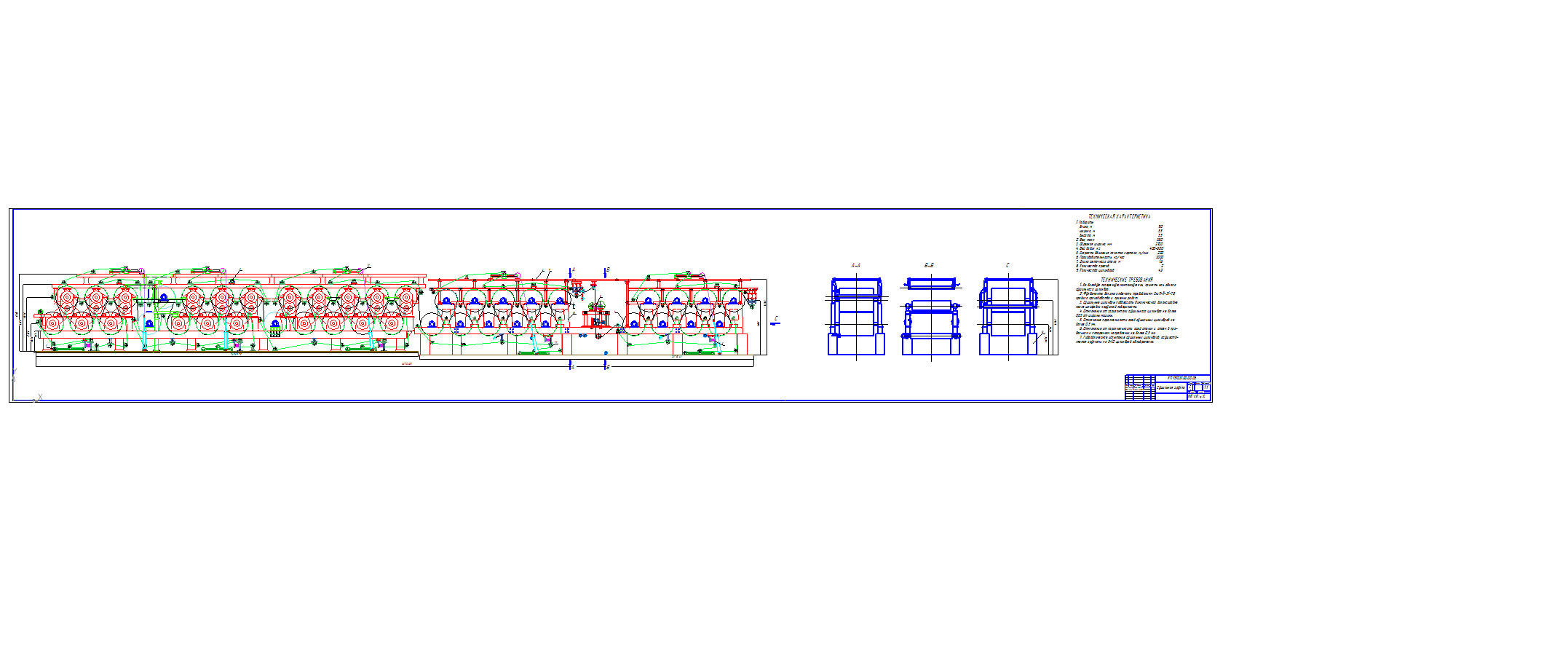

Состав: Вид общий (ВО), Спецификация Язык документа

Софт: КОМПАС-3D 13 SP2

Файлы:

Каталог / Промышленность / Лёгкая промышленность / Пятая сушильная группа картоноделательной машины

Сушильная группа _ КП 151031.00.00.cdw
Sushilnaya_gruppa (1).frw
