Акратофор

КНИТУ, ОПП, Казань 2018

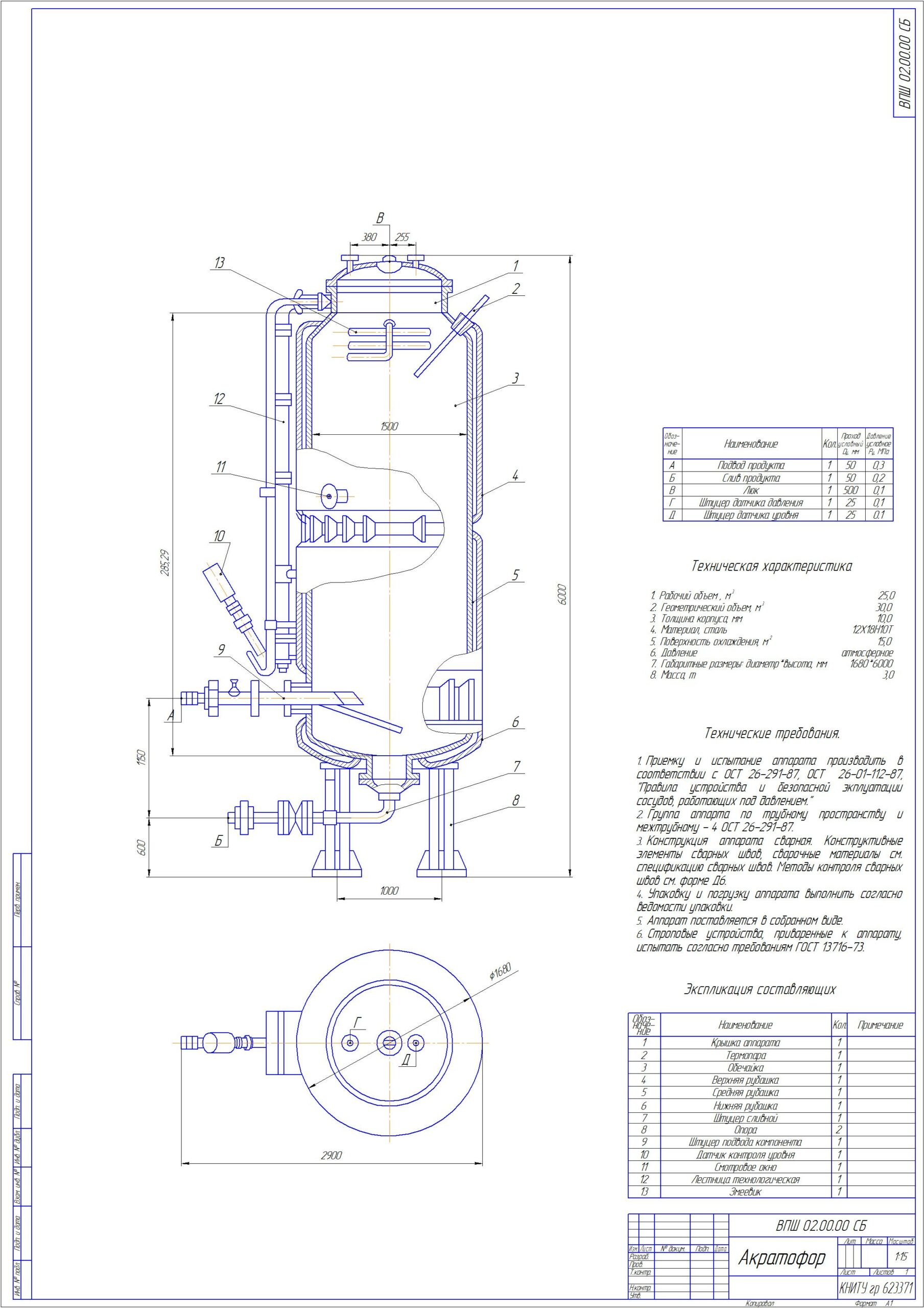

Акратофор - сосуд под давлением для шампанского

Техническая характеристика акратофора:
Рабочий объем резервуара, м3 – 16
Внутренний диаметр, мм – 1400
Рабочее давление в резервуаре, кг/ см3 – 0,612
Рабочее давление в охлаждающих рубашках, кг/ см3 – 0,306
Габариты наружные: диаметр, мм – 1500, высота, мм – 5035
Масса без изоляции, кг – 3230
Толщина корпуса, мм – 10, охлаждающих рубашек, мм – 8
Поверхность охлаждения, м2 – 13,6
Объем охлаждающих рубашек, м3 – 0,746.
Производительность, об/мин - 45 [10]

Состав: Вид общий (ВО) + расчет Язык документа

Софт: КОМПАС-3D v16

Файлы:
Акратофор/
Акратофор/Акратофор.cdw
Акратофор/Расчет акратофора.docx
Акратофор/Спецификация.spw
