Конкурс асов 3D-моделирования

"Аспирация оборудования размольного отделения мельницы"

Министерство образования и науки Российской Федерации
федеральное государственное бюджетное образовательное
учреждение высшего профессионального образования
«Алтайский государственный технический университет
им. И.И. Ползунова»
КУРСОВОЙ ПРОЕКТ по дисциплине: "Вентиляционные установки и пневмотранспорт"
На тему: "Аспирация оборудования размольного отделения мельницы"
Барнаул 2015

Задание на курсовой проект
Алтайский государственный технический университет
им. И.И. Ползунова

Факультет пищевых и химических производств
Кафедра машины и аппараты пищевых производств

ВАРИАНТ № 9

по подготовке курсового проекта
Студенту группы ТМиО-22 Минину А.М.
1. Тема КП «Аспирация оборудования размольного отделения мельницы»

2. Срок сдачи студентом законченного проекта______________

3. Исходные данные: перечень аспирируемого оборудования:
ситовеечная машина А1-БСО №2; рассев ЗРШ-4М №1

4. Перечень подлежащих разработке вопросов или краткое содержание КП:
Провести аспирацию указанного оборудования, спроектировать и рассчитать вентиляционную сеть, выбрать необходимое оборудование, составить спецификацию.

5. Перечень графического материала ( с точным указанием обязательных чертежей, схем и др.). Объем графической части 3 листа формата А3, 2 листа формата А1:
1-е листы – планы всех помещений
2 лист – разрезы
3 лист – монтажная схема

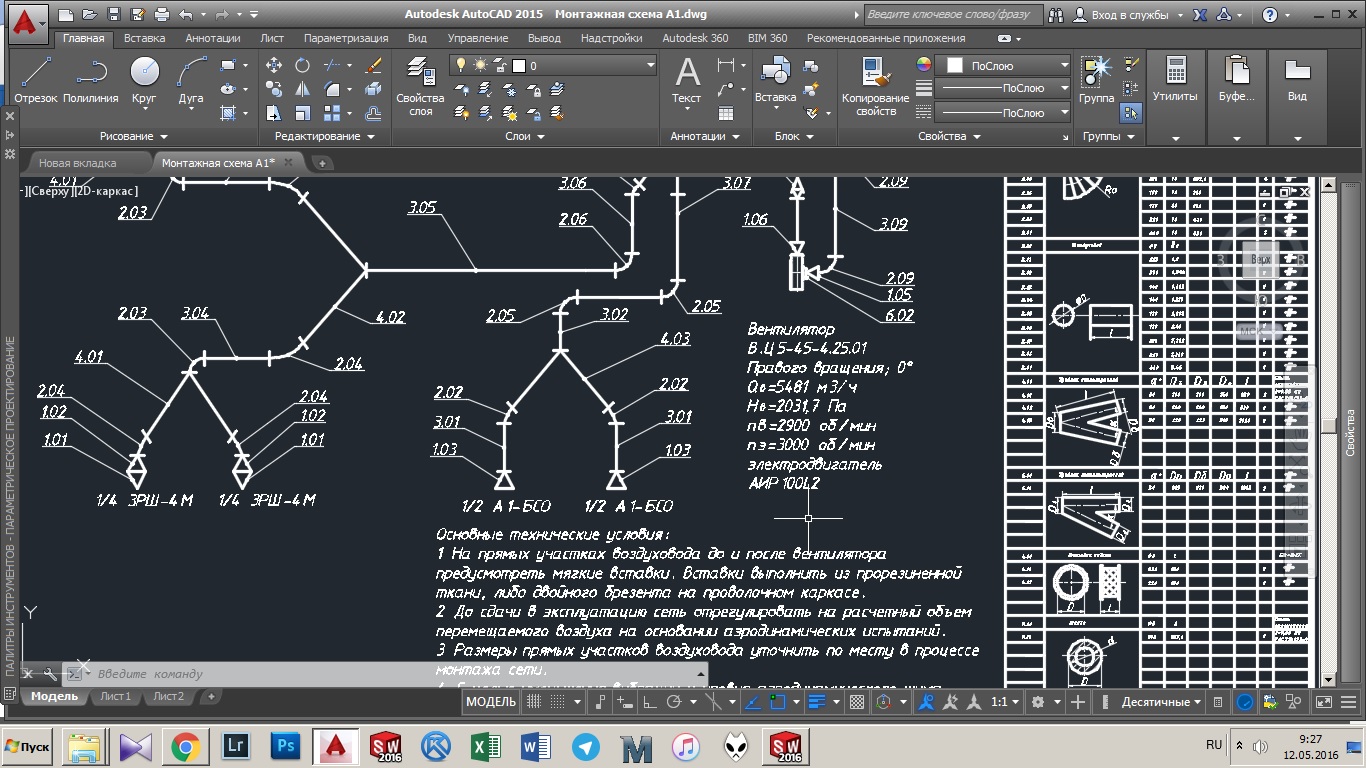

Состав: Планы этажей (ВО), Разрезы этажей (ВО), Монтажная схема, Безмасштабная схема, ПЗ, приложения (таблица для расчета в exel Язык документа

Софт: AutoCAD 2015

Файлы:

Каталог / Инженерные системы / Вентиляция и кондиционирование / "Аспирация оборудования размольного отделения мельницы"

Таблица.xls
Безмасштабная схема А3.dwg
Монтажная схема А1.dwg
Планы этажей 3 А3.dwg
᭨. ᪠.docx
Разрезы этажей А1.dwg
