Проект аспирации оборудования размольного отделения мельницы

Алтайский государственный университет им. Ползунова
кафедра МАПП
Курсовой проект по дисциполине вентеляционное оборудование на тему Проект аспирации оборудования этажей размольного отделения мельницы

Проект аспирации оборудования третьего и четвертого  этажей размольного отделения  мельницы (ситовеечная машина А1-БС2-О – 2шт., конвейер Р3-БКШ-160 – 4 шт. ).

Объем работы:

-          расчетно-пояснительная записка;

-          графическая часть – 3 листа:

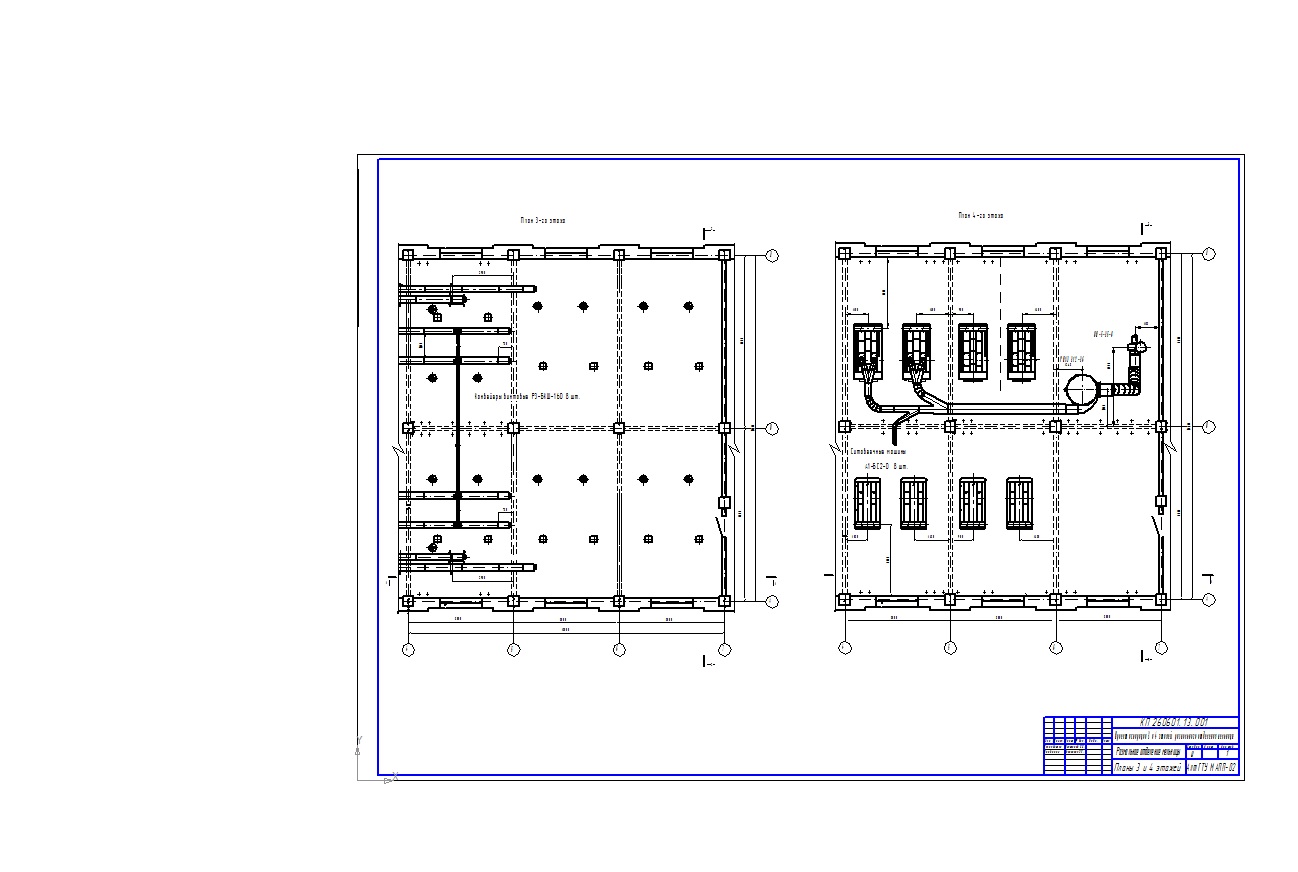

1)      планы 3 и 4 этажей - 1л.;

2)      разрезы - 1л. ;

3)      монтажная плоскостная схема сети - 1л.

1 лист А3 4 листа А1 графической части, пояснительная записка

Состав: безмасштабная схема, монтажная схема, планы, разрезы Язык документа

Софт: КОМПАС-3D 13

Файлы:

Каталог / Промышленность / Пищевая промышленность (МАПП) / Проект аспирации оборудования размольного отделения мельницы
