Проект аспирации оборудования подготовительного отделения мельницы

АлтГТУ им. И. И. Ползунова
Кафедра Машины и аппараты пищевых производств
Вентиляция
Аспирация оборудования ПО мельницы
Барнаул 2013

В данном проекте рассматривается аспирация ПО мельницы. Аспирируются машины - Обоечные машины Р3-БМО-6 – 2 шт; Триер А9-УТК-6 – 3 шт; Обоечные машины Р3-БГО-8 – 2 шт; Произведен расчет вентиляционной сети, включая отсасывающие патрубки отводы идр.

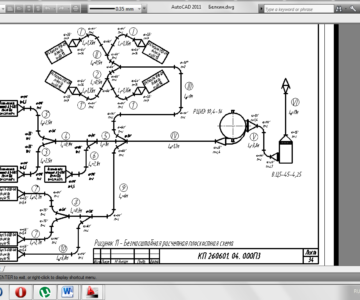

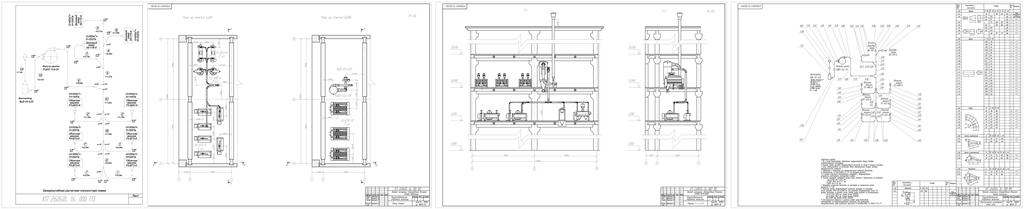

Графическая часть состоит из 3х листов и содержит разрезы 2го и 3го этажа ПО мельницы с соответствующим оборудованием и аспирационной сетью, безмасштабную расчетную плоскостную схему и монтажную схему сети.
Курсовой проект содержит 3 листа формата А1 и 1 лист формата А3, 50 страниц пояснительной записки и расчет сопротивлений вентиляционной сети.

Состав: разрезы 2го и 3го этажей (Обоечные машины Р3-БМО-6 – 2 шт; Триер А9-УТК-6 – 3 шт; Обоечные машины Р3-БГО-8 – 2 шт;), безмасштабная плоскостная схема, монтажная схема, таблица потерь давления, ПЗ Язык документа

Софт: AutoCAD 2004

Файлы:

Каталог / Промышленность / Пищевая промышленность (МАПП) / Проект аспирации оборудования подготовительного отделения мельницы

Потери.xls
ПЗ.doc
безмасштабная схема плоскостная.dwg
Лист 1.dwg
Лист 2.dwg
Лист 3.dwg
Потери правленные.xls
