Цилиндро-конический танк V=12 м3

1
7
166
3
1
200

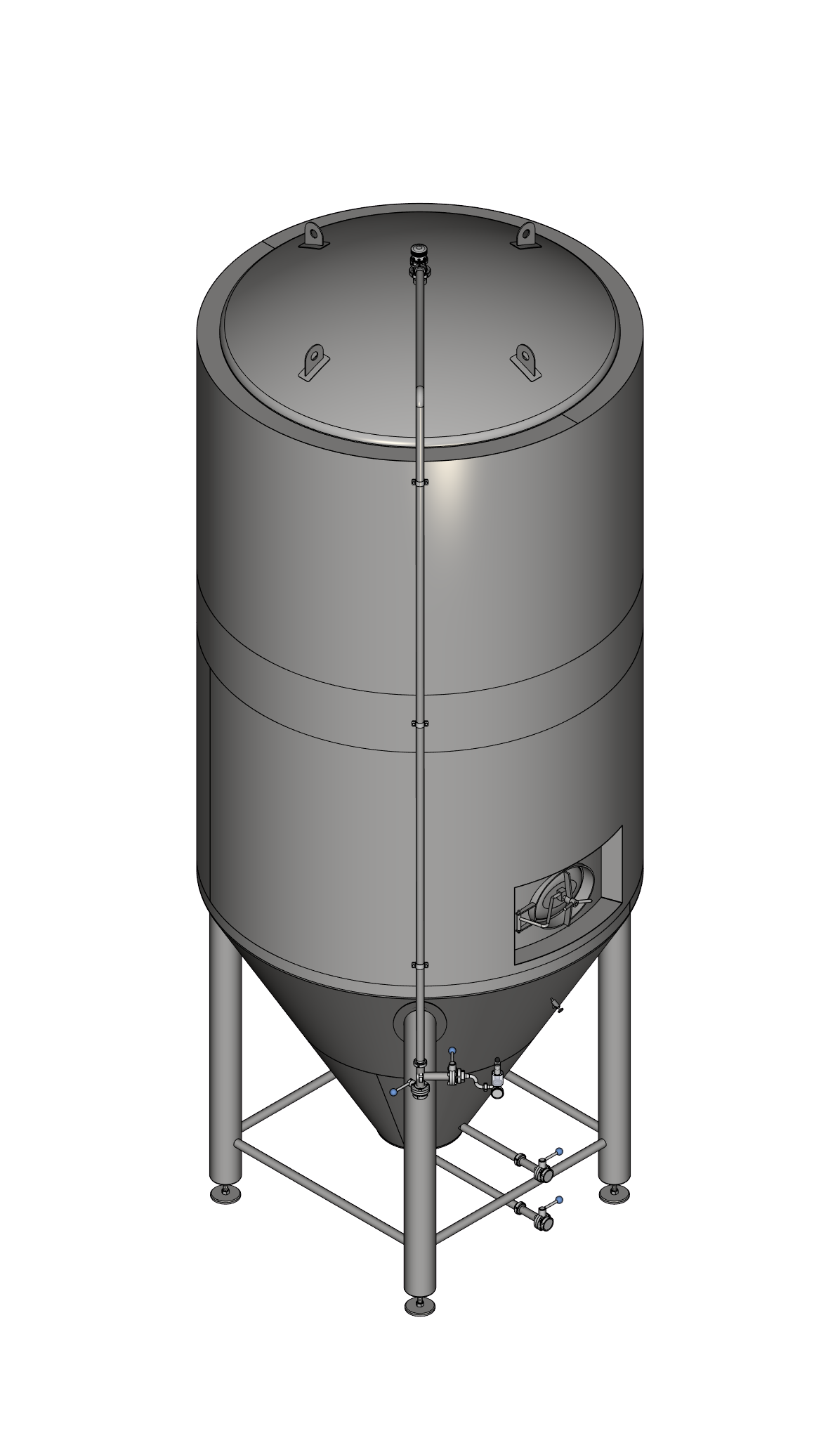

3D модель Цилиндро-конический танк V=12 м3

Цилиндро-конический танк V=12 м3
Назначение - хранение пива
Среда: в емкости - пиво
в рубашке охлаждения - пропиленгликоль
Вместимость полная - 14,4 куба
Вместимость рабочая - 12 кубов
Габаритные размеры: диаметр емкости - 2343 мм
высота общая - 6130 мм

3D Модели емкость пиво Танк
Поделиться:
Поделиться через Telegram Поделиться через Whatsapp Поделиться через VK
Сообщить о проблеме
Автор
user-avatar Александр Смертин
Дата
17.12.2023
Язык
Русский
Состав
3D сборка, 3D деталировка, 2D чертежи
Софт
T-FLEX CAD 16.0.60.0
Отзывы
Отзывов пока нет
Задать вопрос
Содержимое архива
  • STG 02.00.000 СБ - Цилиндро-конический танк - 12,0 (14,4) м3.dwg
  • STG 02.00.000 СБ - Цилиндро-конический танк - 12,0 (14,4) м3.dwgProj.png
  • STG 02.00.000 СБ - Цилиндро-конический танк - 12,0 (14,4) м3.dwgProj1.png
  • STG 02.00.000 СБ - Цилиндро-конический танк - 12,0 (14,4) м3.grb
  • STG 02.00.000 СБ - Цилиндро-конический танк - 12,0 (14,4) м3.stp
  • STG 02.00.001 - Труба верхняя.grb
  • STG 02.00.002 - Труба вертикальная.grb
  • STG 02.01.000 СБ - Емкость сварная.grb
  • STG 02.01.001 - Сегмент верхний правый.grb
  • STG 02.01.002 - Сегмент верхний левый.grb
  • STG 02.01.003 - Обечайка верхняя.grb
  • STG 02.01.004 - Обечайка средняя.grb
  • STG 02.01.005 - Обечайка нижняя.grb
  • STG 02.01.006 - Сегмент конуса верхний правый.grb
  • STG 02.01.007 - Сегмент конуса верхний левый.grb
  • STG 02.01.008 - Сегмент конуса нижний правый.grb
  • STG 02.01.009 - Сегмент конуса нижний левый.grb
  • STG 02.01.011 - Днище.grb
  • STG 02.01.012 - Заглушка стойки.grb
  • STG 02.01.013 - Связь стоек.grb
  • STG 02.01.014 - Основание рамки большой.grb
  • STG 02.01.015 - Лист рамки большой.grb
  • STG 02.01.016 - Сегмент обечайки рубашки верхний.grb
  • STG 02.01.017 - Сегмент обечайки рубашки нижний.grb
  • STG 02.01.018 - Сегмент обечайки рубашки центральный.grb
  • STG 02.01.019 - Перегородка центральная.grb
  • STG 02.01.021 - Сегмент перегородки основной.grb
  • STG 02.01.022 - Перегородка верхняя.grb
  • STG 02.01.023 - Сегмент перегородки короткий.grb
  • STG 02.01.024 - Сегмент перегородки прямой.grb
  • STG 02.01.025 - Обечайка рубашки верхней.grb
  • STG 02.01.026 - Обечайка рубашки нижней.grb
  • STG 02.01.027 - Патрубок датчика температуры.grb
  • STG 02.01.028 - Конус рубашки.grb
  • STG 02.01.029 - Сегмент конуса рубашки верхний.grb
  • STG 02.01.031 - Сегмент конуса рубашки нижний.grb
  • STG 02.01.032 - Заглушка конуса.grb
  • STG 02.01.033 - Труба патрубка датчика температуры.grb
  • STG 02.01.034 - Патрубок верхний.grb
  • STG 02.01.035 - Патрубок отбора проб.grb
  • STG 02.01.036 - Труба съема дрожжей.grb
  • STG 02.01.037 - Труба продукта.grb
  • STG 02.01.038 - Патрубок конденсата.grb
  • STG 02.01.039 - Патрубок входа_выхода.grb
  • STG 02.01.041 - Патрубок входа_выхода увеличенный.grb
  • STG 02.01.042 - Патрубок дренажа.grb
  • STG 02.01.043 - Труба 1.grb
  • STG 02.01.044 - Труба 2.grb
  • STG 02.01.045 - Труба 3.grb
  • STG 02.01.046 - Труба 4.grb
  • STG 02.01.047 - Труба 5.grb
  • STG 02.01.048 - Труба 6.grb
  • STG 02.01.100 СБ - Основание емкости.grb
  • STG 02.01.101 - Обечайка нижняя.grb
  • STG 02.01.102 - Обечайка средняя.grb
  • STG 02.01.103 - Обечайка верхняя.grb
  • STG 02.01.104 - Крышка торосферическая.grb
  • STG 02.01.105 - Сегмент конуса верхний правый.grb
  • STG 02.01.106 - Сегмент конуса верхний левый.grb
  • STG 02.01.107 - Сегмент конуса нижний правый.grb
  • STG 02.01.108 - Сегмент конуса нижний левый.grb
  • STG 02.01.109 - Усиление стойки.grb
  • STG 02.01.111 - Труба стойки.grb
  • STG 02.01.112 - Заглушка стойки.grb
  • STG 02.01.113 - Лист стойки.grb
  • STG 02.01.114 - Усиление кронштейна.grb
  • STG 02.01.115 - Лист кронштейна.grb
  • STG 02.02.000 СБ - Опора регулируемая.grb
  • STG 02.02.001 - Лист опоры.grb
  • STG 02.02.002 - Шпилька.grb
  • Датчик температуры М20х1,5.grb
  • Затвор дисковый Ду 32.grb
  • Клапан двойного действия DN50.grb
  • Клапан соленоидный.grb
  • Кран отбора проб DN8.grb
  • Люк овальный 430х330.grb
  • Отвод 90 Ду 25х3 AISI 304 DIN 2605.grb
  • Отвод 90 Ду 32х3 AISI 304 DIN 2605.grb
  • Теплоизоляция Xotpipe Lamela Mat 50 L=100 мм.grb
  • Тройник Ду 25х3 AISI 304 DIN 2605.grb
  • Хомут Ду 32.grb
  • Шпунт аппарат DN15.grb
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
