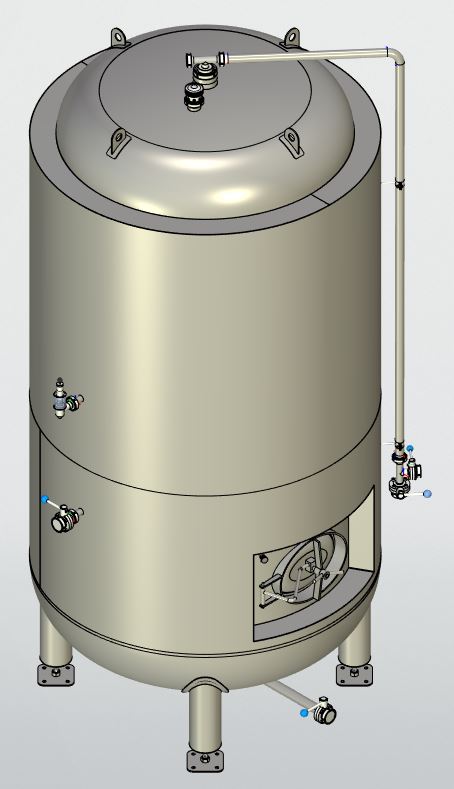

Ёмкость хранения пива V=4 м3

Ёмкость хранения пива V=4 м3
Назначение - хранение пива
Среда: в емкости - пиво
в рубашке охлаждения - пропиленгликоль
Вместимость полная - 4,3 куба
Вместимость рабочая - 4 куба
Габаритные размеры: диаметр емкости - 1650 мм
высота общая - 3583 мм

Состав: 3D сборка, 3D деталировка, 2D чертежи

Софт: T-FLEX CAD 16.0.60.0

Сайт: www

Файлы:

Каталог
Промышленность
МАПП
Ёмкость хранения пива V=4 м3

STG 01.00.000 СБ - Емкость хранения пива (форфас) V=4 м3.grb

STG 01.00.001 - Труба нижняя.grb

STG 01.00.002 - Труба верхняя.grb

STG 01.00.003 - Труба вертикальная.grb

STG 01.01.000 СБ - Емкость сварная.grb

STG 01.01.001 - Сегмент верхний правый.grb

STG 01.01.002 - Сегмент верхний левый.grb

STG 01.01.003 - Обечайка верхняя.grb

STG 01.01.004 - Обечайка нижняя.grb

STG 01.01.005 - Днище торосферическое.grb

STG 01.01.006 - Заглушка стойки.grb

STG 01.01.007 - Основание рамки большой.grb

STG 01.01.008 - Лист рамки большой.grb

STG 01.01.009 - Обечайка рубашки.grb

STG 01.01.011 - Сегмент обечайки рубашки.grb

STG 01.01.012 - Основание рамки малой.grb

STG 01.01.013 - Лист рамки малой.grb

STG 01.01.014 - Патрубок датчика температуры.grb

STG 01.01.015 - Сегмент перегородки винтовой основной.grb

STG 01.01.016 - Сегмент перегородки винтовой верхний.grb

STG 01.01.017 - Перегородка.grb

STG 01.01.018 - Патрубок рубашки.grb

STG 01.01.019 - Патрубок верхний.grb

STG 01.01.021 - Патрубок клапана.grb

STG 01.01.022 - Патрубок пробоотборника.grb

STG 01.01.100 СБ - Основание емкости.grb

STG 01.01.101 - Обечайка нижняя.grb

STG 01.01.102 - Обечайка верхняя.grb

STG 01.01.103 - Крышка торосферическая.grb

STG 01.01.104 - Днище торосферическое.grb

STG 01.01.105 - Усиление стойки.grb

STG 01.01.106 - Труба стойки.grb

STG 01.01.107 - Заглушка стойки.grb

STG 01.01.108 - Лист стойки.grb

STG 01.01.109 - Усиление кронштейна.grb

STG 01.01.111 - Лист кронштейна.grb

STG 01.01.112 - Патрубок нижний.grb

STG 01.02.000 СБ - Опора регулируемая.grb

STG 01.02.001 - Лист опоры.grb

STG 01.02.002 - Шпилька.grb

Арматура верхушечная Ду 100.grb

Воздушный клапан Ду 50.grb

Датчик температуры G1_2.grb

Затвор дисковый Ду 25.grb

Затвор дисковый Ду 32.grb

Кран шаровый Ду 15.grb

Кран шаровый Ду 40.grb

Люк овальный 430х330.grb

Муфта молочная Ду 25 AISI 304 DIN 11851.grb

Отвод 90 Ду 32х3 AISI 304 DIN 2605.grb

Отвод 90 Ду 40х3 AISI 304 DIN 2605.grb

Пневмоклапан Ду 25.grb

Пробоотборник 3_8.grb

Хомут Ду 32.grb
