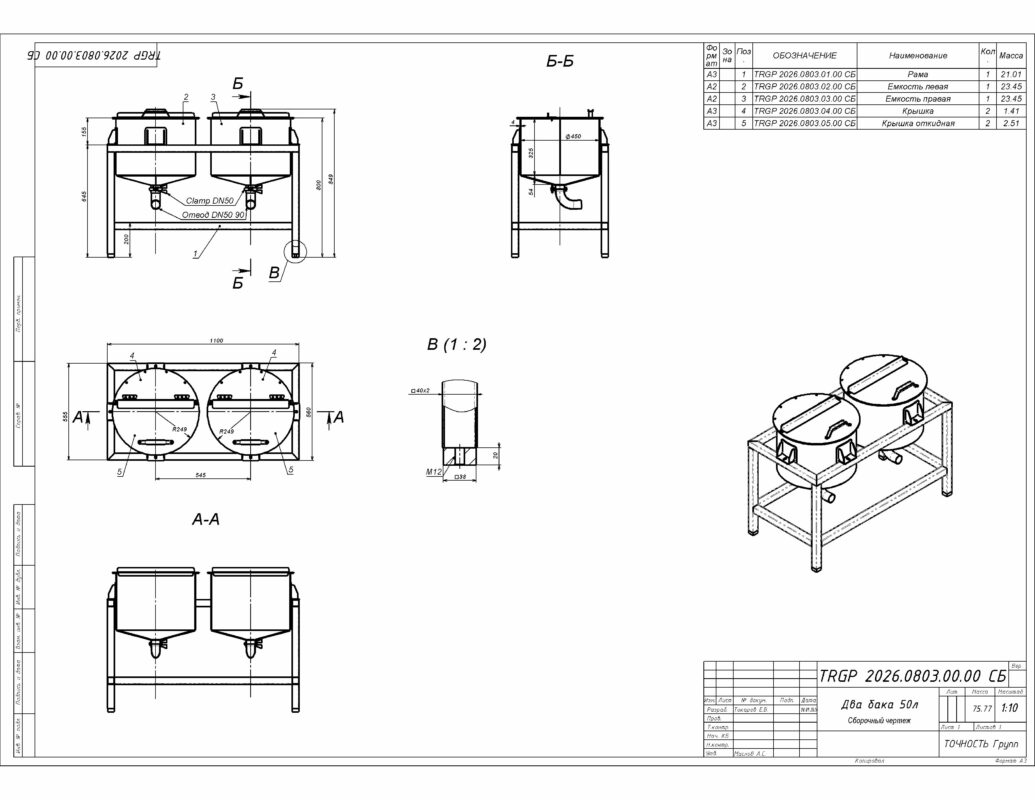

Два бака 50л в каркасе для сыпучих пищевых продуктов

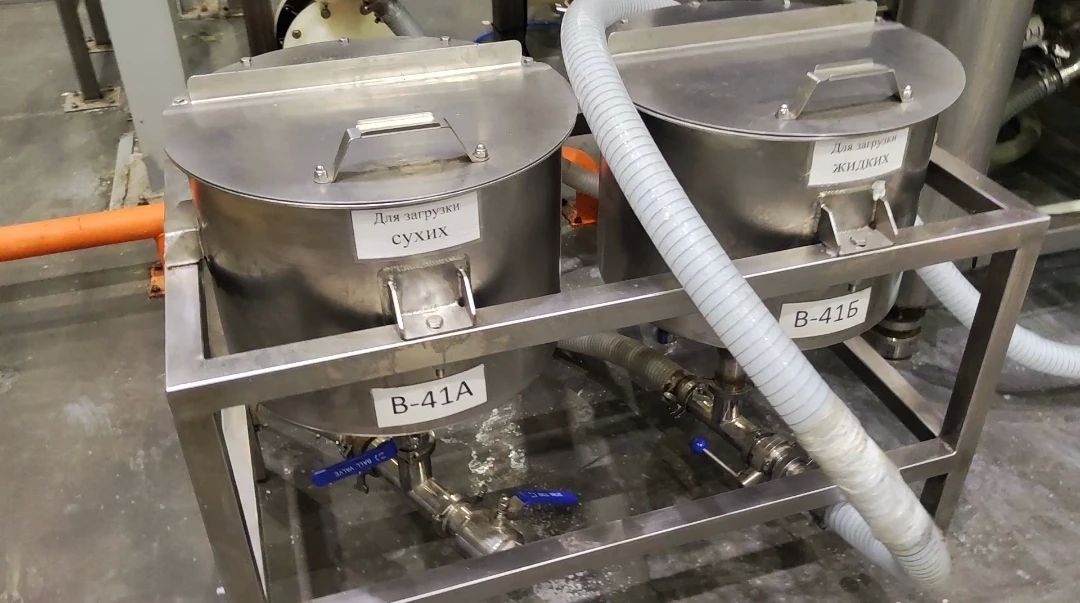

Две емкости с откидными крышками для подачи сыпучих пищевых продуктов.
Материал емкостей AISI 316, рама из профтрубы - AISI 304
Размер рамы: 1100х555х645h
Размер емкостей: ф450х325h в цилиндрической части.

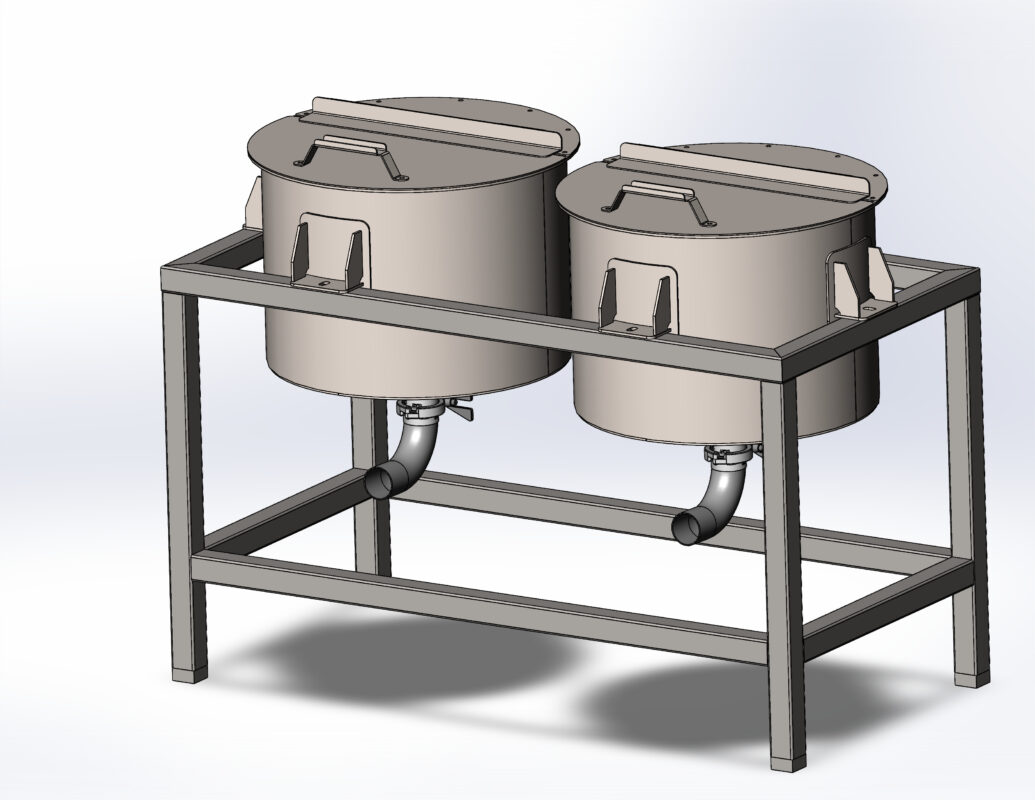

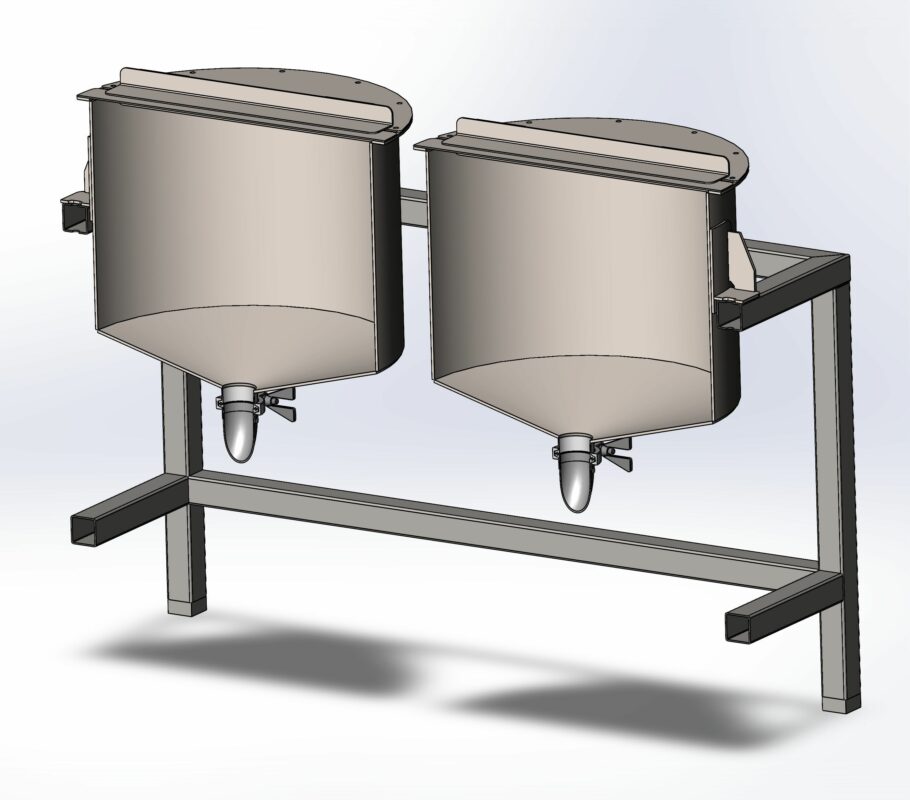

Емкости оборудованы откидными крышками и патрубком с кламповым соединением в конусном днище.
Емкости опираются на раму на трех опорах.
Крепеж в сборку не включен.

Бак 50Л

Автор

Евгений Токарев

Дата

08.09.2026

Язык

Русский

Состав

Воронка (СБ), Емкость левая/правая (СБ), Рама (СБ), Крышка(СБ), Крышка откидная (СБ), деталировка

Софт

SolidWorks 2024 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

- - TRGP 2026.0803.00.00 СБ Два бака 50л.pdf
  - TRGP 2026.0803.00.00 СБ Два бака 50л.STEP
  - TRGP 2026.0803.01.00 СБ Рама.pdf
  - TRGP 2026.0803.02.00 СБ Емкость левая.pdf
  - TRGP 2026.0803.02.01 Стенка.DXF
  - TRGP 2026.0803.02.01 Стенка.pdf
  - TRGP 2026.0803.02.02 Днище конусное - Развертка.DXF
  - TRGP 2026.0803.02.02 Днище конусное.pdf
  - TRGP 2026.0803.02.03 Отбортовка стенки.DXF
  - TRGP 2026.0803.02.03 Отбортовка стенки.pdf
  - TRGP 2026.0803.02.10 СБ Опора.pdf
  - TRGP 2026.0803.02.11 Пластина к стенке - Развертка.DXF
  - TRGP 2026.0803.02.12 Опорная пластина.DXF
  - TRGP 2026.0803.02.13 Ребро.DXF
  - TRGP 2026.0803.04.00 Крышка стационарная - Развертка.DXF
  - TRGP 2026.0803.04.00 СБ Крышка.pdf
  - TRGP 2026.0803.05.00 СБ Крышка откидная.pdf
  - TRGP 2026.0803.05.01 Ручка - Развертка.DXF
  - TRGP 2026.0803.05.01 Ручка.pdf
  - TRGP 2026.0803.05.10 СБ Крышка откидная.pdf
  - TRGP 2026.0803.05.11 Крышка.DXF
  - TRGP 2026.0803.05.12 Уголок.DXF
- - Днище конусное.SLDPRT
  - Емкость.SLDASM
  - Опора.SLDASM
  - Опорная пластина.SLDPRT
  - Отбортовка стенки.SLDPRT
  - Пластина к стенке.SLDPRT
  - Ребро.SLDPRT
  - Стенка.SLDPRT
- - - - bene_inox_680364-200.sldprt
  - - Д59.06.00.00 СБ Кламп DN 50.SLDASM
    - Д59.07.00.01 Полукольцо правое.SLDPRT
    - Д59.07.00.02 Полукольцо левое.SLDPRT
    - Д59.07.00.03 Винт шарнирный.SLDPRT
    - Д59.07.00.04 Гайка крыльчатая.SLDPRT
    - Д59.07.00.05 Заклёпка.SLDPRT
    - Д59.07.00.06 Патрубок приварной.SLDPRT
    - Д59.07.00.07 Прокладка.SLDPRT
- - Верх 14-7-3396_02.SLDPRT
  - Низ 14-7-3396_01.SLDPRT
  - Петля 14-7-3396.SLDASM
- TRGP 2026.0803.00.00 СБ Два бака 50л.SLDDRW
- TRGP 2026.0803.01.00 СБ Рама.SLDDRW
- TRGP 2026.0803.04.00 СБ Крышка.SLDDRW
- TRGP 2026.0803.04.01 Крышка стационарная.SLDDRW
- TRGP 2026.0803.05.00 СБ Крышка откидная.SLDDRW
- TRGP 2026.0803.05.01 Ручка.SLDDRW
- TRGP 2026.0803.05.10 СБ Крышка откидная.SLDDRW
- Два бака 50л.SLDASM
- Крышка.SLDASM
- Крышка откидная.SLDASM
- Крышка откидная.SLDPRT
- Крышка стационарная.SLDPRT
- Рама.SLDPRT
- Ручка.SLDPRT
