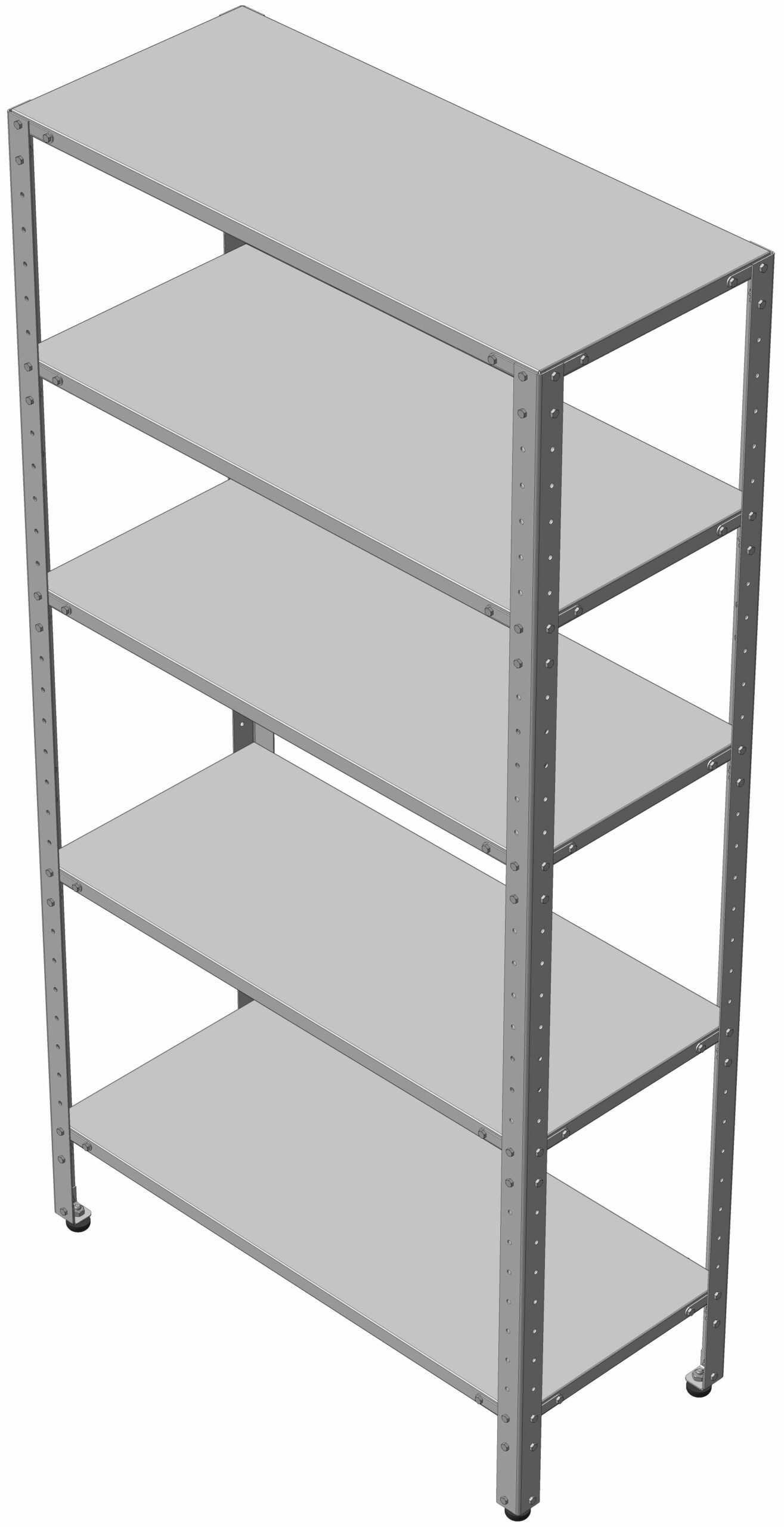

Стеллаж 5-полочный разборный СК-11-6ПР

Стеллаж кухонный разборный СК-11-6ПР предназначен для хранения посуды и кухонного инвентаря, а также складирования пищевых продуктов в упаковке на предприятиях общественного питания, торговли, в моечных отделениях и складских помещениях. Материал стеллажа - листовая нержавеющая сталь AISI 304. Стеллаж состоит из 4 стоек, 5 полок, уголков и крепежных изделий. Конструкция стоек обеспечивает возможность установки полок через 50 мм. Стеллаж регулируется по высоте. Номинальная нагрузка на стеллаж 500 кг. Длина 1100 мм, ширина 600 мм, высота 1800 мм.

Состав: 3D Сборка Язык документа

Софт: КОМПАС-3D 15.2

Файлы:
Стеллаж кухонный/
Стеллаж кухонный/СК 0.00 СБ - Стеллаж кухонный.a3d
Стеллаж кухонный/СК 0.01 - Стойка.m3d
Стеллаж кухонный/СК 0.02 - Кронштейн.m3d
Стеллаж кухонный/СК 0.03 - Уголок.m3d
Стеллаж кухонный/СК 1.00 СБ - Полка.a3d
Стеллаж кухонный/СК 1.01 - Полка.m3d
Стеллаж кухонный/СК 1.02 - Профиль.m3d
Стеллаж кухонный/СК 2.00 СБ - Опора.a3d
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.
