Стеллаж 5-полочный сварной

Стеллаж 5-полочный сварного типа. Стеллаж состоит из 4 стоек из квадратной трубы, 5 полок из уголков. Полки расположены с шагом 420мм. Длина 1860 мм, ширина 430 мм, высота 2060 мм.

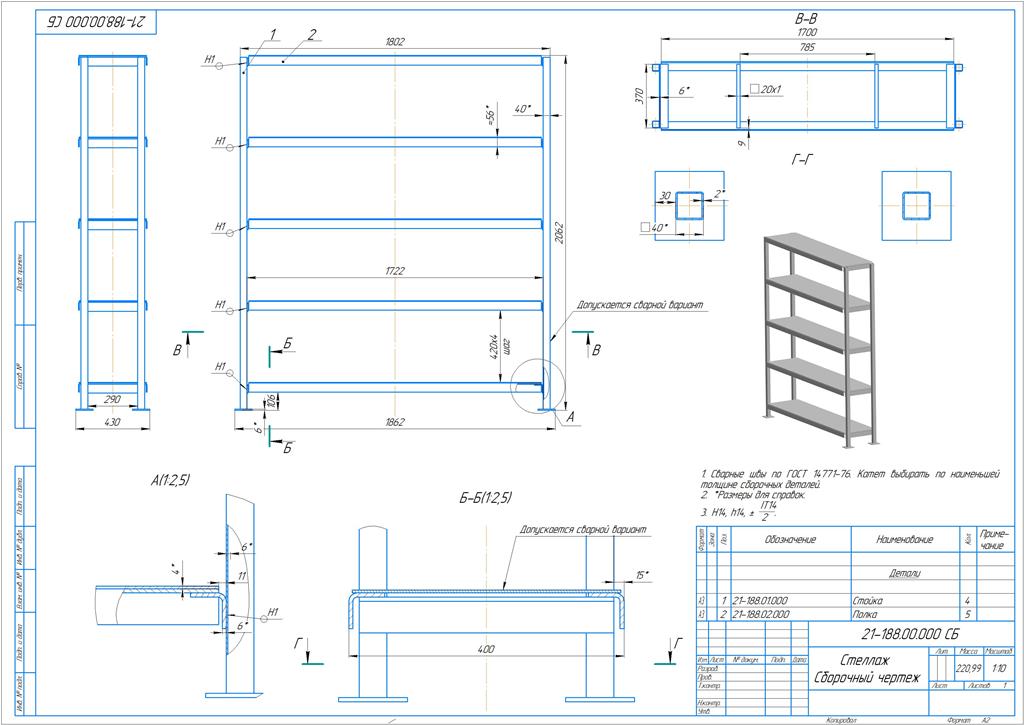

Состав: 3D-модель, сборочный чертеж, спецификация. деталировка.

Софт: КОМПАС-3D 18.1

Файлы:
Чертеж/
Чертеж/21-188.02.000 - Полка/
Чертеж/21-188.02.000 - Полка/21-188.02.002 - Уголок.cdw
Чертеж/21-188.02.000 - Полка/21-188.02.000 - Полка.spw
Чертеж/21-188.02.000 - Полка/21-188.02.001 - Уголок.cdw
Чертеж/21-188.02.000 - Полка/21-188.02.000 - Полка СБ.cdw
Чертеж/21-188.000 - Стеллаж.cdw
Чертеж/21-188.01.000 - Стойка/
Чертеж/21-188.01.000 - Стойка/21-188.01.000 СБ - Стеллаж покрасочной камеры Сборочный чертеж.cdw
Чертеж/21-188.000 - Стеллаж.png
Модель/
Модель/Уголок 1600.m3d
Модель/Поперечина 20х20.m3d
Модель/Уголок 1750.m3d
Модель/Лист.m3d
Модель/21-188.000 - Стелаж покрасочной камеры.a3d
Модель/Опора квадр. 40х40х2.m3d
Модель/Уголок 400.m3d
Модель/Платик.m3d
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
