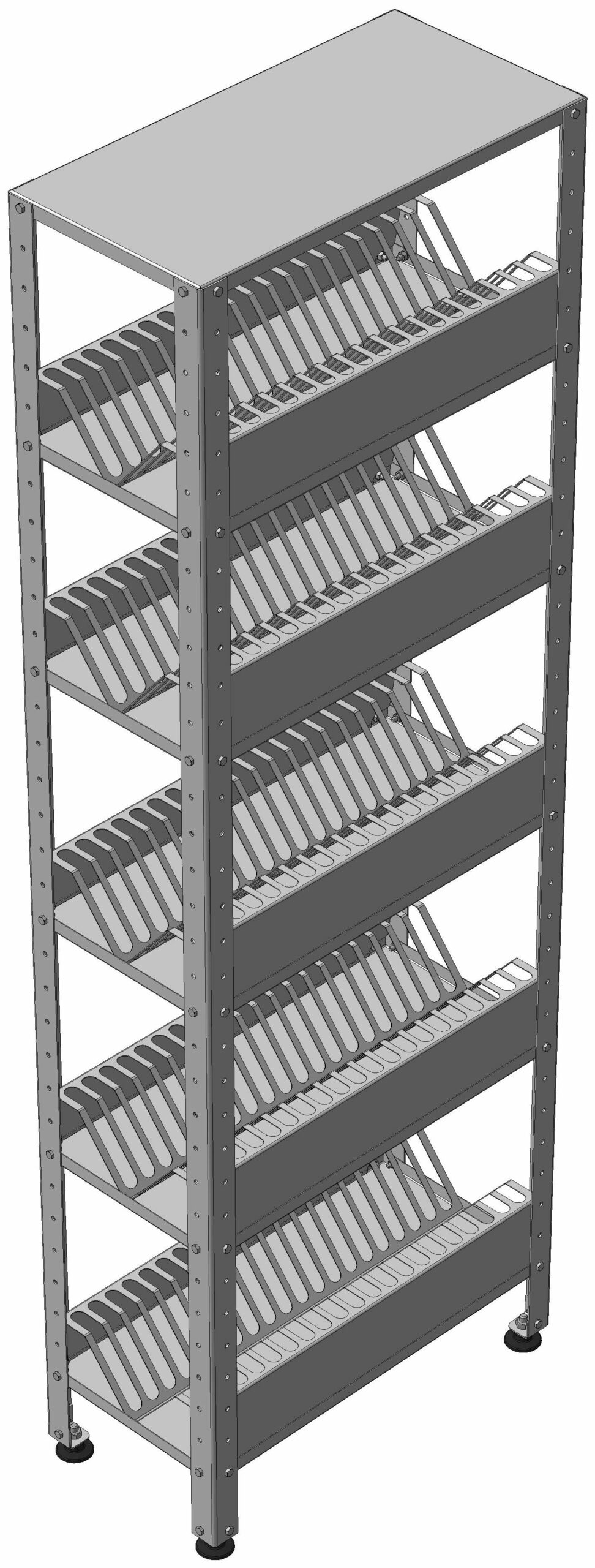

Стеллажи для сушки посуды ССП

Стеллажи ССП предназначены для сушки столовой и кухонной посуды в моечных отделениях предприятий
общественного питания. Комплект стеллажей состоит из четырех стоек, пяти поддонов для сбора воды, на которые устанавливаются от пяти до десяти кассет с ячейками для посуды, уголков и крепежных изделий.
Конструкция стоек обеспечивает возможность установки полок с кратностью 50 мм. Материал стеллажей -
нержавеющая сталь AISI 304. Длина стеллажей 600, 900, 1200 и 1500 мм соответственно, ширина 300 мм,
высота 1800 мм. Количество ячеек для посуды - 100, 150, 200 и 250 соответственно.

Состав: 3D Сборки Язык документа

Софт: КОМПАС-3D 15.2

Файлы:
Стеллажи для сушки посуды/
Стеллажи для сушки посуды/ПСП 0.01 - Поддон.m3d
Стеллажи для сушки посуды/ПСП 0.01-01 - Поддон.m3d
Стеллажи для сушки посуды/ПСП 0.01-02 - Поддон.m3d
Стеллажи для сушки посуды/ПСП 0.01-03 - Поддон.m3d
Стеллажи для сушки посуды/ПСП 0.04 - Кассета.m3d
Стеллажи для сушки посуды/ПСП 0.04-01 - Кассета.m3d
Стеллажи для сушки посуды/СК 0.01 - Стойка.m3d
Стеллажи для сушки посуды/СК 0.02 - Кронштейн.m3d
Стеллажи для сушки посуды/СК 2.00 СБ - Опора.a3d
Стеллажи для сушки посуды/ССП 0.00 СБ - Стеллаж для сушки посуды.a3d
Стеллажи для сушки посуды/ССП 0.00-01 СБ - Стеллаж для сушки посуды.a3d
Стеллажи для сушки посуды/ССП 0.00-02 СБ - Стеллаж для сушки посуды.a3d
Стеллажи для сушки посуды/ССП 0.00-03 СБ - Стеллаж для сушки посуды.a3d
Стеллажи для сушки посуды/ССП 0.01 - Пластина.m3d
