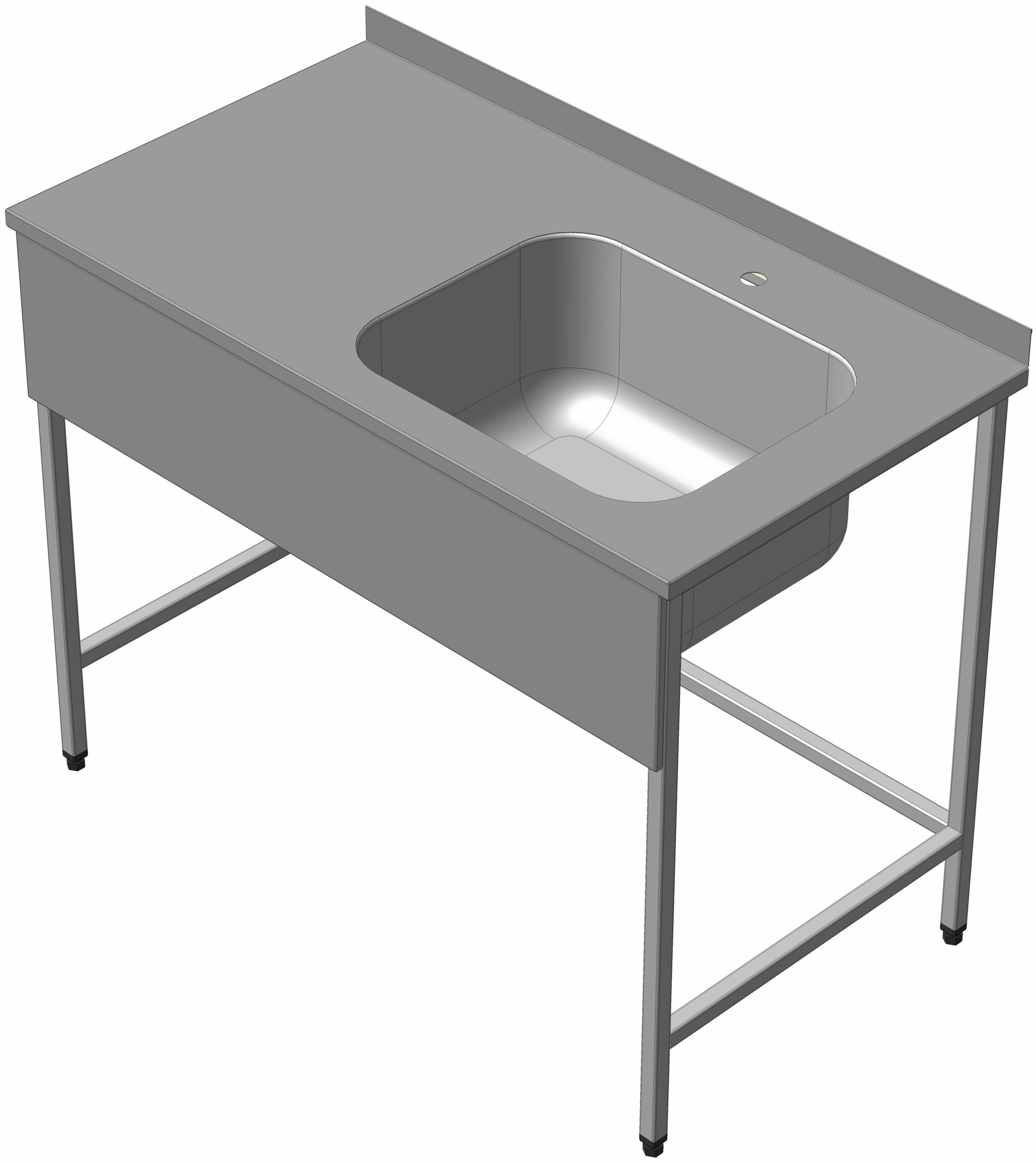

Стол с моечной ванной СМВ-1

Стол с моечной ванной СМВ-11-6П-Б предназначен для использования в качестве вспомогательного
универсального оборудования для разделки или обработки пищевых продуктов с последующим их мытьем
на предприятиях общественного питания и пищевых производствах. Материал стола - нержавеющая сталь
AISI 304. Столешница толщиной 25 мм выполнены с бортом высотой 50 мм, с внутренней стороны усилена ДСП. В столешницу вварена цельнотянутая ванна с размерами 500х400х250 мм. Каркас стола сварной, из квадратной трубы 25х25 мм. В столешнице имеется отверстие диаметром 32 мм для установки смесителя. Стол с регулируемыми по высоте опорами. Длина 1100 мм, ширина 600 мм, высота 850 мм.

Состав: 3D Сборка Язык документа

Софт: КОМПАС-3D 15.2

Файлы:
Стол с моечной ванной/
Стол с моечной ванной/Емкость цельнотянутая 500-400-250 (Италия).m3d
Стол с моечной ванной/Опора для трубы 25х25х1.m3d
Стол с моечной ванной/СМВ-1 0.00 СБ - Стол с моечной ванной.a3d
Стол с моечной ванной/СМВ-1 1.00 - Столешница.a3d
Стол с моечной ванной/СМВ-1 1.01 - Столешница.m3d
Стол с моечной ванной/СМВ-1 1.02 - Плита.m3d
Стол с моечной ванной/СП-1 1.01 - Стойка.m3d
Стол с моечной ванной/СП-1 1.02 - Перекладина.m3d
Стол с моечной ванной/СП-1 1.03-02 - Перекладина.m3d
Стол с моечной ванной/ССО-1 0.01-05 - Щиток.m3d
Стол с моечной ванной/ССО-1 1.00-02 - Каркас.a3d
