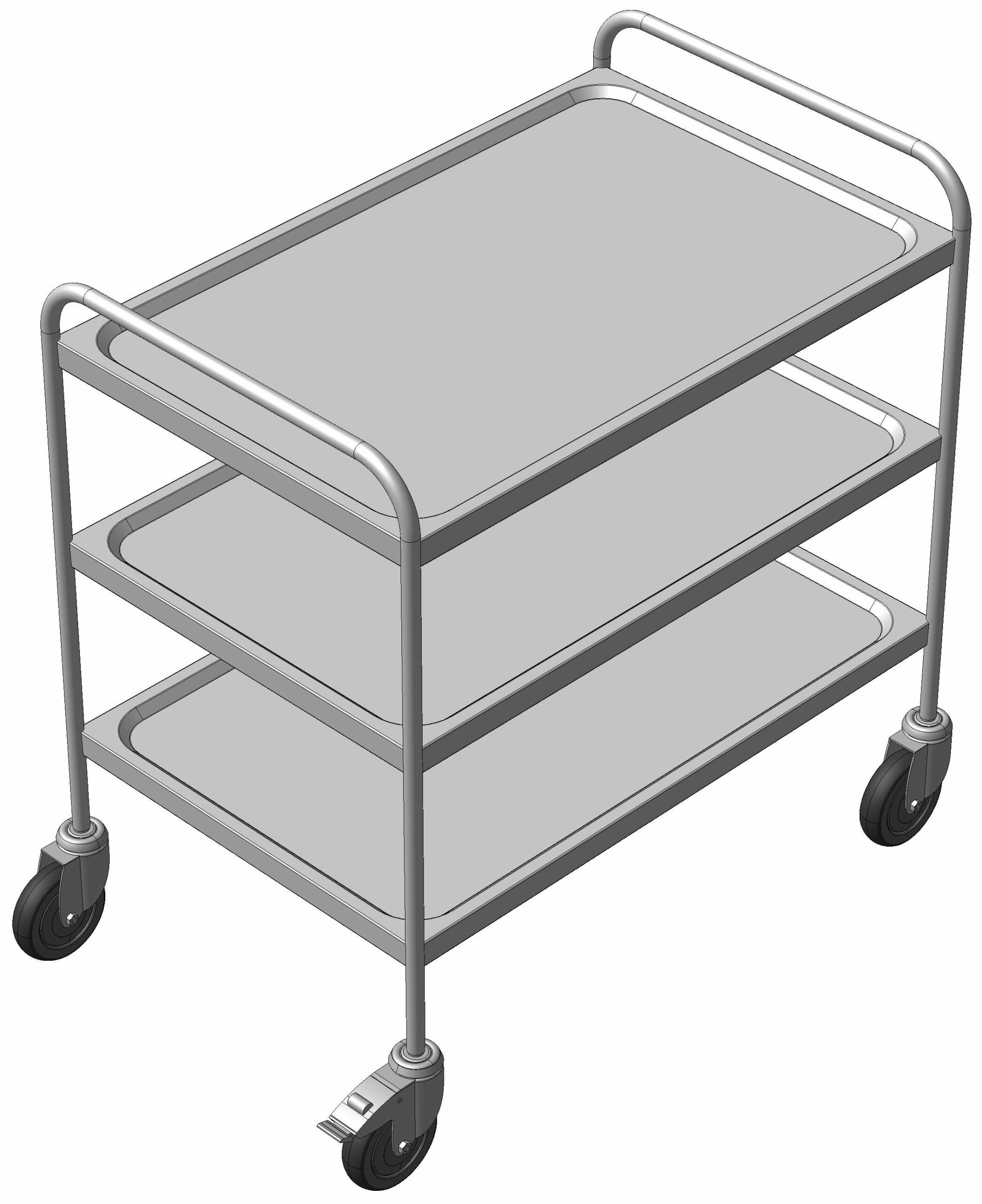

Тележка универсальная ТУ-3

Тележка универсальная ТУ-3 с тремя полками предназначена для перевозки готовых блюд, посуды, подносов, приборов, медицинского инструмента, перевязочного материала и других грузов в пределах предприятий и учреждений. Материал - нержавеющая сталь AISI 304. Номинальная грузоподъемность 100 кг. Размеры рабочей поверхности полки 820х520 мм. Высота от пола до верхней полки 820 мм. Длина тележки 1020 мм, ширина 630 мм, высота 940 мм.

Состав: 3D Сборка Язык документа

Софт: КОМПАС-3D 15.2

Файлы:

Тележка ТУ-3/
Тележка ТУ-3/Колесо PJP 125-32-8.m3d
Тележка ТУ-3/Кронштейн ролика 2470.m3d
Тележка ТУ-3/Кронштейн ролика 2477.m3d
Тележка ТУ-3/ПСФИ.301319.001 СБ - Полка.a3d
Тележка ТУ-3/ПСФИ.301421.001-01 СБ - Стойка.a3d
Тележка ТУ-3/ПСФИ.695179.001-01 СБ - Тележка универсальная ТУ-3.a3d
Тележка ТУ-3/ПСФИ.713361.001 - Втулка.m3d
Тележка ТУ-3/ПСФИ.713361.002 - Втулка.m3d
Тележка ТУ-3/ПСФИ.735611.001 - Полка.m3d
Тележка ТУ-3/ПСФИ.745332.001 - Кронштейн.m3d
Тележка ТУ-3/ПСФИ.747151.001-01 - Труба.m3d
Тележка ТУ-3/Ролик поворотный 2470 PJP 125 P30.a3d
Тележка ТУ-3/Ролик поворотный с тормозом 2477 PJP 125 P30.a3d
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.

Автор:

Дата:

Просмотры: 1 392

250 FavoriteLoadingДобавить в избранное

  • Скачать актуальную
    версию КОМПАС-3D

    • Еще чертежи и проекты по этой теме:


    Рейтинг: 40

    Софт: SolidWorks 2013

    Состав: Модель одной деталью

    0  0 0
    SHR 2000/3000 Высокоскоростная гидравлическая тележка
    13-4012

    Рейтинг: 40

    Софт: КОМПАС-3D 14 SP2

    Состав: Вид общий (ВО), Детали (Рама боковая 3D, Кронштейн, Надресорная балка 3D)

    0  0 0
    Сборник чертежей на тему ж/д платформа модель 13-4012
    1254269-vms-SHassi-manipulyator-dlya-portativnogo-rentgenovskogo-apparata-BALTOSPOT-CERAM-35.jpg

    Рейтинг: 200

    Софт: КОМПАС-3D 18.1

    Состав: 3D сборки, детали, полный комплект деталировочных чертежей

    0  0 0
    Шасси-манипулятор для портативного рентгеновского аппарата BALTOSPOT-CERAM 35

    Рейтинг: 80

    Софт: КОМПАС-3D 18

    Состав: 3d сборка с деталировкой

    0  0 1
    Тачка медведка

    Рейтинг: 50

    Софт: КОМПАС-3D 18.1.9

    Состав: Сборочный чертеж, деталировка, Спецификация, 3D-модель

    1  0 2

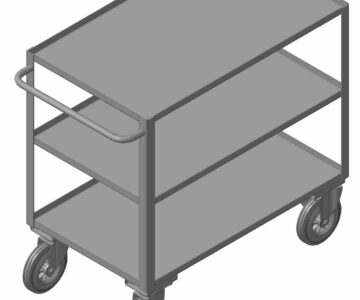

    Тележка цеховая
