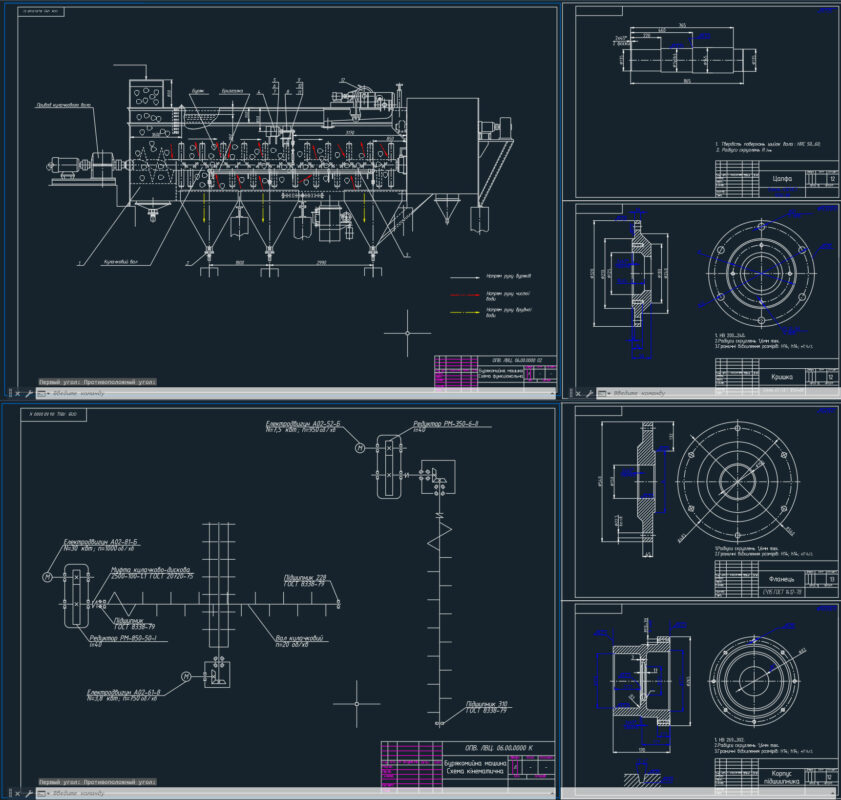

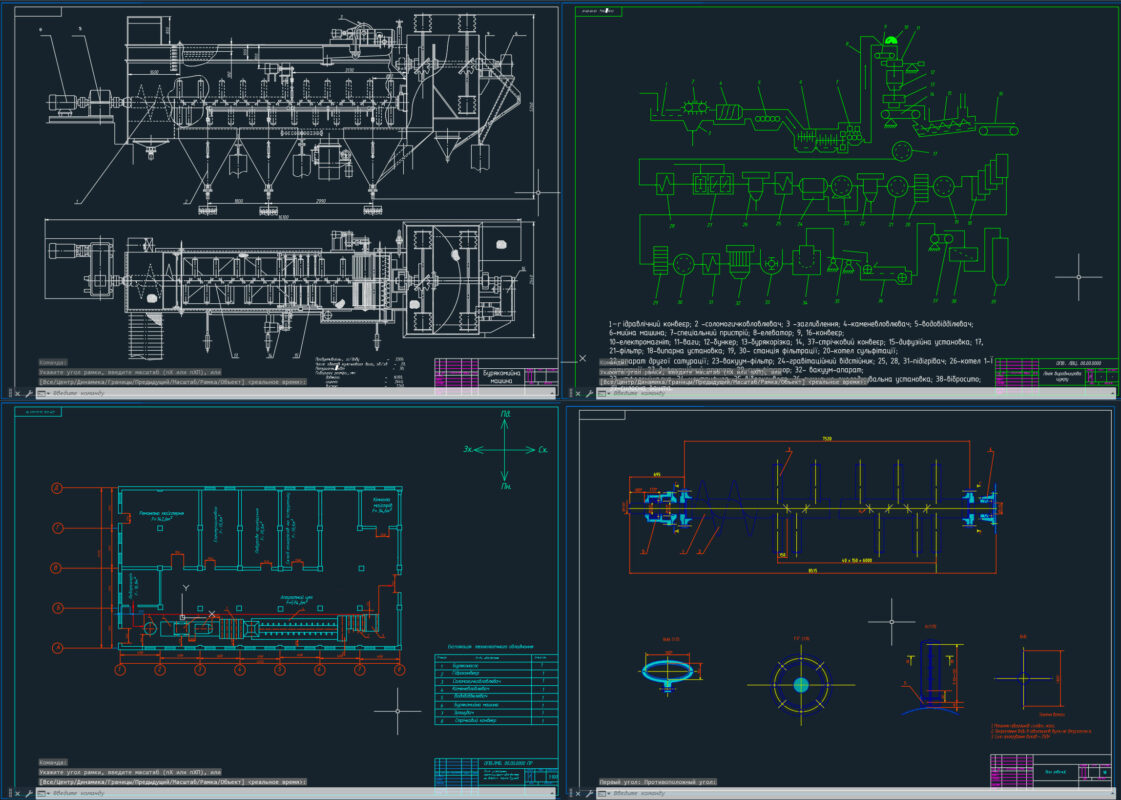

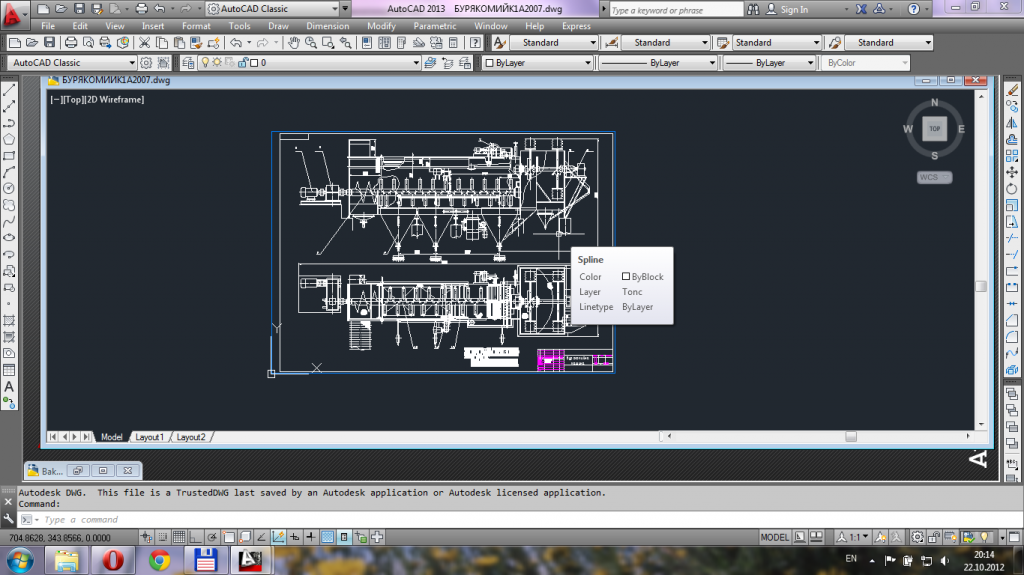

Чертеж бурякомоечной машины (моечная для свеклы). Линия производства сахара

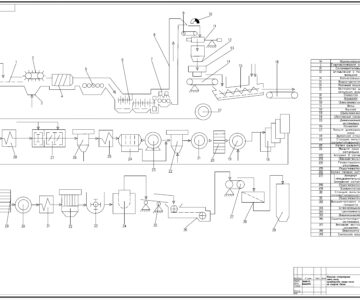

Линия производства сахара. В бурякомочной машине, предназначенной для окончательной очистки свеклы от почвы и песка, количество воды, которая подается на мойку свеклы зависит от их степени загрязненности и конструкции машины. В стоковых водах гидравлического конвейера и моечной машины попадают оторванные хвостики свеклы, их небольшие кусочки и мелкие корнеплоды, поэтому транспортно-моечные воды направляются в сепаратор. Отмытая сахарная свекла орошается чистой водой из специальных устройств 7, поднимаются элеватором 8, поступают на конвейер 9, где с помощью электромагнита 11 отделяются металлические примеси, направляются к весам 11 и попадают в бункер 12. Из него сахарная свекла подает к свеклорезкам 13, где происходит резание свеклы и получение стружки. Потом свекольная стружка подается ленточным конвейером к весам, а затем – в диффузионную установку. Сахар, который содержится в растворенном виде в соке корнеплодов, добывается из клеток протитечийной диффузией, при которой стружку поступает в главную часть агрегата и двигается к хвостовой части, отдавая сахар путем диффузии в висолоджуючу воду, которая двигается навстречу экстрагенту. Из хвостовой части агрегата выводится свекольная стружка с низким содержимым, а экстрагент, обогащенный сахаром выводится как диффузионный сок.

Техническая характеристика:
Продуктивність, т/добу - 2200;
Число обертів кулачкового вала, об/хв - 20;
Потужність, кВт - 30;
Габаритні розміри, мм:
довжина - 16100;
ширина - 2640;
висота - 5260.

ЛДТУ, кафедра ОПВ Гр. ОПВ-51
