Чертеж СМ-4

Производительность зерноочистительных машин можно повысить путем создания бигармонических колебаний решетного стана.
Был предложен привод для создания бигармонических колебаний решетных станов зерноочистительных машин.
Достоинством данного привода является простота конструкции и возможность его размещения на зерноочистительной машине без значительных капитальных вложений.
Недостатком такого механизма является недолговечность связую-щих звеньев.

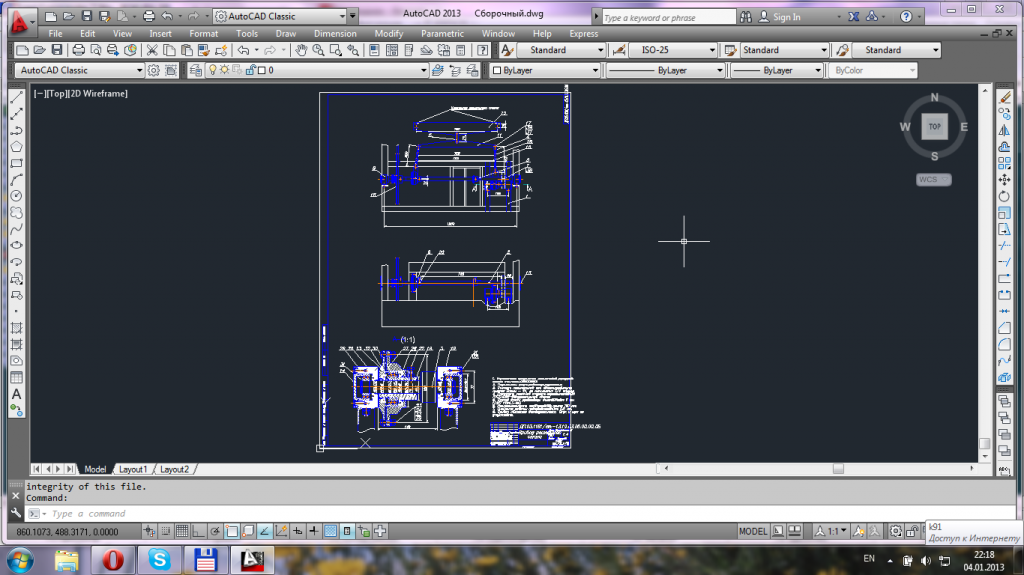

Состав: Сборочный чертеж(СБ), Вид общий (ВО), Деталировка, ПЗ Язык документа

Софт: AutoCAD
