Чертеж сортировочной машины Н2-ИСА 502

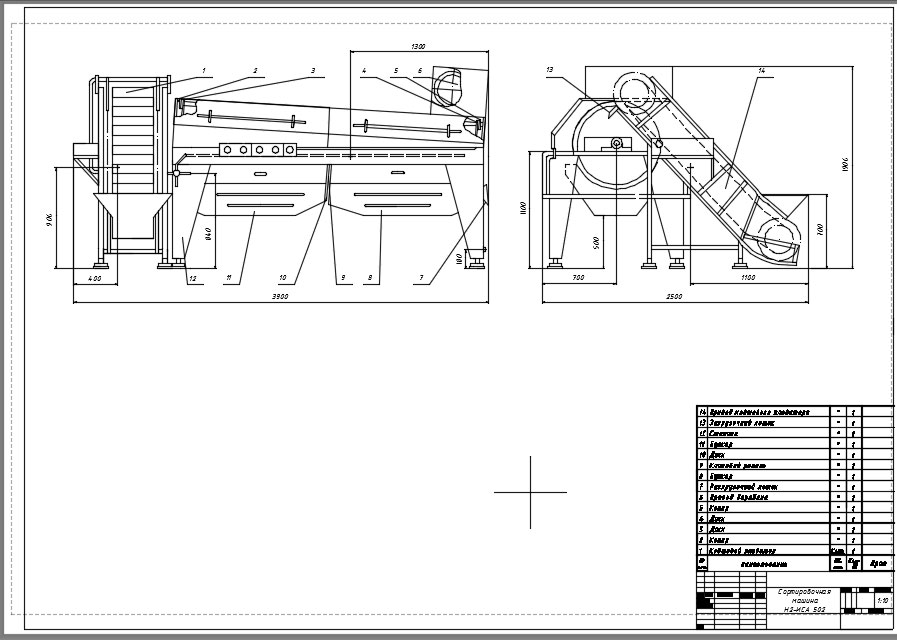

В архиве представлен чертеж общего вида, указаны габариты и спецификация.
Машина Н2-ИСА 502 предназначена для рассортировки свежей сардины на три фракции: первая фракция – рыбы длинной менее 16 см, вторая фракция – от 16 до 20 см, третья фракция – более 20 см; допуск при сортировании рыбы составляет ± 1 см, в каждой фракции должно быть не более 10% рыб других фракций.
Машина применяется на рыбоперерабатывающих плавбазах и других рыбыпромысловых судах неограниченного района плавания.
Машина может работать на судах при амплитудах бортовой качки 0,35 рад (20о) и килевой качки 0,088 рад (5о), угла длительного крена 0,175 рад (10о) и длительного дифферента 0,044 рад (2,5о).
Машина изготовляется в морском исполнении с питанием 3 ~ 50 Гц, 380В.
Техническая характеристика
Производительность техническая, т/ч 5,4
Установленная мощность, кВт 1,47
Расход забортной воды, м3/с (м3/ч) 0,00025 (0,9)
Давление воды, Па (кгс/см2) 2•105 – 6•105 (2 – 5)
Габаритные размеры мм:
длина 3900
ширина 2500
высота 1900
Масса машины без шкафа управления, кг 1500
Обслуживающий персонал, чел 1

Состав: Вид общий (ВО) Язык документа

Софт: AutoCAD, DWG

Файлы:

Каталог / Промышленность / Пищевая промышленность (МАПП) / Чертеж сортировочной машины Н2-ИСА 502

Н2-ИСА/
Н2-ИСА/машина Н2-ИСА 502.dwg
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.
