Конвейер сортировочный

187

350

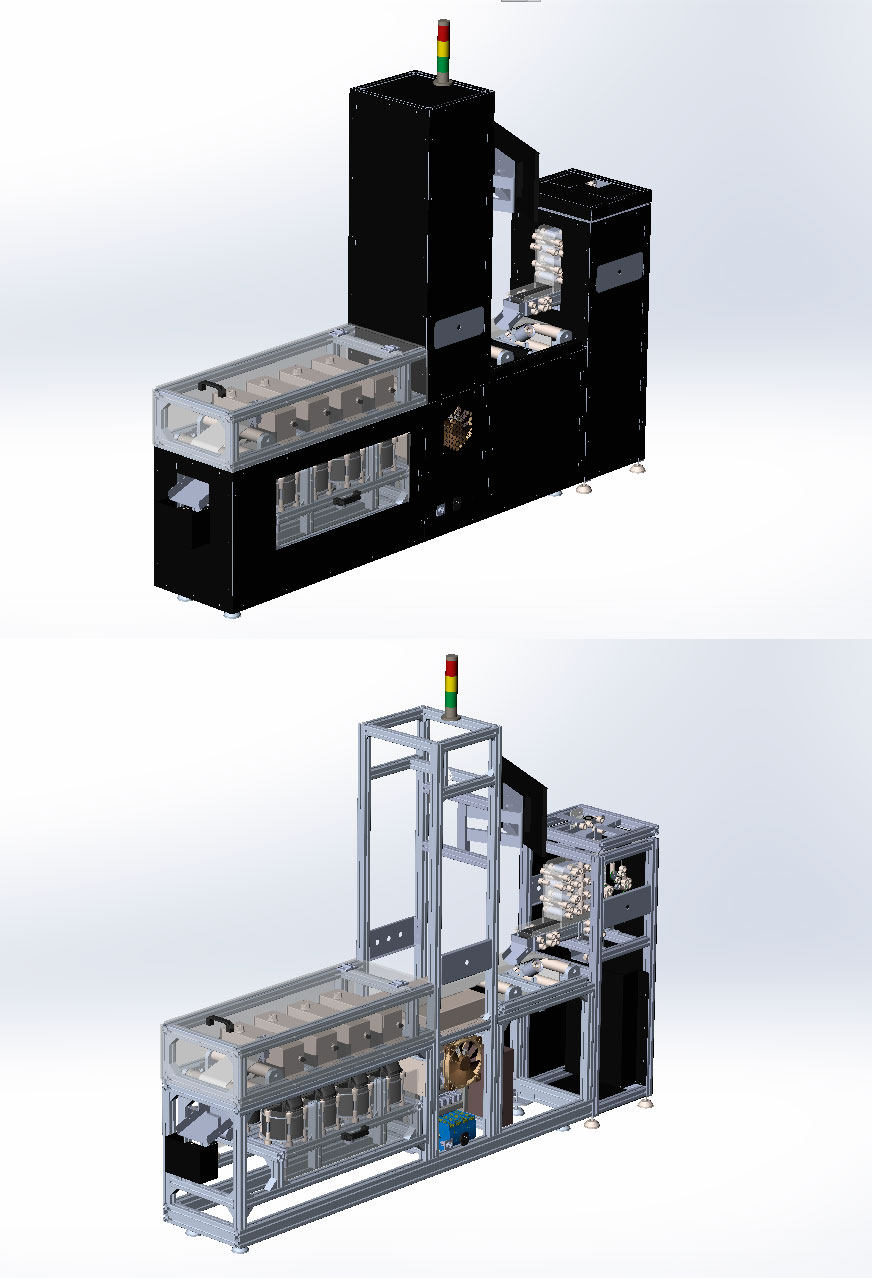

3D Сборка конвейера. Конвейер используется в автоматизированной линии сортирует нейросетью. Изделия могут быть любые до ф60 или до ф80, в частности, используется на ювелирке. Проектировалось на заказ, авторские переданы, а изделие не используется по факту.

3D Модели Конвейер Сортировочный

Автор

Родион Зимин

Дата

09.08.2021

Язык

Русский

Состав

3D Сборка

Софт

SolidWorks 2020 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

конвейер сортировочный
- Электрика
  - ЩУ
    - Щит 1.SLDASM
    - Щит 2.SLDASM
    - Щит 1
      - Рейка 4.SLDASM
      - Рейка 2.SLDASM
      - Рейка 1.SLDASM
    - Детали
      - Cable channel 60x25.SLDPRT
      - Siemens S7-1200.SLDASM
      - Abb рубильник.SLDASM
      - Клема заземления.SLDPRT
      - Siemens SM-1223.SLDASM
      - Блок питания 24.SLDPRT
      - Реле управления в сборе.SLDASM
      - Лист монтажный.SLDPRT
      - Cable channel 280х60x25.SLDPRT
      - Дин рейка.SLDPRT
      - Cable channel 208х60x25.SLDPRT
      - CR-M220DC4.SLDASM
      - BMD-R.SLDPRT
      - Щитовой пакетник+узо.SLDPRT
      - Клемники.SLDPRT
      - Гнездо реле.SLDASM
      - NDR-120.SLDASM
      - Лист монтажный для электрооборудования.SLDPRT
    - PC Node 202.SLDPRT
    - Щит 2
      - Рейка 5.SLDASM
      - Рейка 6.SLDASM
      - Рейка 7.SLDASM
  - Датчики
    - Тип2
      - Z-15GW2-B.SLDPRT
      - Упор датчика тип2.SLDPRT
      - Крепление датчика тип2.SLDPRT
      - Датчик Тип2.SLDASM
    - Тип1
      - Датчик Тип1.SLDASM
      - Крепление датчика тип 1.SLDPRT
      - Развертка - Панель тип 1.SLDPRT
      - AE-8112.SLDPRT
  - Световая колонна
    - Световая колонна.SLDPRT
  - Вилка
    - AS-230UL (AC-3FL).SLDPRT
    - KLS1-AS-303-1.SLDPRT
  - Гибок
    - Крепление аварийной кнопки.SLDPRT
    - E-Stop_Assembled.SLDPRT
    - Аварийная кнопка.SLDASM
  - Монитор
    - BSSW-01.SLDPRT
    - Iiyama ProLite T2252MSC-1.SLDPRT
    - Опора.SLDPRT
    - Крепление монитора.SLDASM
    - Кронштейн
      - Kromax atlantis-40.SLDASM
      - Элемент 1.SLDPRT
      - Элемент 2.SLDPRT
      - Элемент 3.SLDPRT
  - Панель
    - Панель тип 1 кнопка.SLDPRT
    - Кнопки
      - ABB-CE4T-10R-11.SLDPRT
      - CPC RCP ASSY ETHERNET.SLDASM
      - ABB-C3SS1-30B-02.SLDPRT
      - ABB-CP1-11G-10-L.SLDPRT
    - Панель тип 2 кнопки.SLDPRT
    - Панель управления тип 2.SLDASM
    - Панель управления тип 1.SLDASM
- Конвейер.SLDASM
- Рама
  - Пластина
    - СОЕДИНИТЕЛЬ 80Х80.SLDPRT
  - Опоры
    - Опора.SLDASM
    - Адаптер 40х40_D (Алюмин) опора М10 T28.SLDPRT
    - Адаптер 40х80_D (Алюмин) опора М10 T28.SLDPRT
    - Опора с адаптером.SLDASM
    - АДАПТЕР ДЛЯ ОПОРЫ 40,45,50, C11.SLDPRT
    - Опора регулируемая Ф70 М10х70.sldprt
  - Детали
    - Чертежи
      - Рама подачи.SLDDRW
      - Рама сортировки.SLDDRW
      - Подача.SLDDRW
      - Рама выдвижная.SLDDRW
      - Рама опора.SLDDRW
      - Рама центральная.SLDDRW
      - Сортировка.SLDDRW
    - Рама опора.SLDPRT
    - Рама подачи.SLDPRT
    - Рама центральная.SLDPRT
    - Рама сортировки.SLDPRT
    - Рама выдвижная.SLDPRT
  - Рама.SLDASM
- Сортировка
  - Загрузка
    - Детали
      - Бункер загрузки

        Воронка верхняя.SLDPRT

        Стенка боковая.SLDPRT

        Стенка нижняя.SLDPRT

        Стенка боковая лотка.SLDPRT
      - Рама загрузки.SLDPRT
      - Бункер загрузки.SLDASM
    - Вибробункер
      - Сортировка ЗГВБ.SLDASM
      - Детали

        Направляющая внутренняя.SLDPRT

        Внешний вибробункер.SLDPRT

        Воронка вибробункера.SLDPRT

        Привод вибробункера.SLDPRT

        Рама.SLDPRT

        Внутренний вибробункер.SLDPRT
      - Вибробункер.SLDASM
    - Сортировка заугрузка.SLDASM
  - Уровень 1
    - Детали
      - Площадка.SLDPRT
      - Ползун.SLDPRT
      - Фитинги Royal Thermo

        Royal Thermo RTO 18.011.SLDPRT

        Royal Thermo RTO 09.001.SLDPRT

        Royal Thermo RTO 18.001.SLDPRT
      - Форсунка

        727-1_4-15 WindJet.stp.SLDPRT

        Удлиннитель форсунки.SLDPRT

        Труба.SLDPRT
      - Крепление

        Шпилька.SLDPRT
      - Фитинги EPLF

        eplf06-02.SLDPRT
      - Воронка

        Воронка_0.2.SLDPRT

        Крышка воронки.SLDPRT

        Лист опорный.SLDPRT

        Воронка_0.5.SLDPRT

        Воронка_0.3.SLDPRT

        Воронка_0.4.SLDPRT
    - Сортировка уровень 1.SLDASM
  - Уровень 2
    - Детали
      - Опорный узел_ver_1

        Пластина опорная.SLDPRT

        Сортировка уровень 2.SLDASM

        Фланец ловителя.SLDPRT

        Фланец привода.SLDPRT

        Подшипник.SLDPRT
      - Опорный узел_ver_2

        Пластина опорная.SLDPRT

        Фланец ловителя.SLDPRT

        Фланец привода.SLDPRT

        Подшипник.SLDPRT
      - Привод

        IG-42GM.SLDPRT
      - Ящик

        Дно бункера.SLDPRT

        Бункер.SLDPRT

        Ячейки бункера.SLDPRT

        Бункер.SLDASM

        Стержень.SLDPRT

        Стакан.SLDPRT
      - Направляющая

        slide-ra31-0200-0_01.SLDPRT

        slide-ra31-0200-0_05.SLDPRT

        slide-ra31-0200-0_02.SLDPRT

        slide-ra31-0200-0_03.SLDPRT

        E1400

        slide-e1400-0200-1.SLDASM

        slide-e1400-0200-1_04.SLDPRT

        slide-e1400-0200-1_05.SLDPRT

        slide-e1400-0200-1_01.SLDPRT

        slide-e1400-0200-1_07.SLDPRT

        slide-e1400-0200-1_02.SLDPRT

        slide-e1400-0200-1_06.SLDPRT

        slide-e1400-0200-1_03.SLDPRT

        slide-ra31-0200-0_04.SLDPRT

        slide-ra31-0200-0.SLDASM
      - Датчик

        m8-1

        Proximity Sensor M8 size 8 mm NPN NO NC.SLDASM

        Proximity Sensor.SLDPRT

        Hex Nut Jam_AM.SLDPRT

        LJ12A3-4-Z_BX v6.step.SLDASM

        M8.SLDASM

        AR-LM8-3002.SLDPRT

        Proximity Sensor.SLDPRT
    - Сортировка уровень 2.SLDASM
  - Выравнивание
    - Направляющая ленты подача.SLDPRT
  - Отстойник
    - Детали
      - Крепление дренажа.SLDPRT
      - Дренаж.SLDPRT
      - Ограничитель дренажа.SLDPRT
- Подача
  - Подача в сборке.SLDASM
  - Рама
    - Крепление сортировки 1 этапа.SLDPRT
    - Опора в сборе.SLDASM
    - Рама в сборе.SLDASM
    - Деталь3.SLDPRT
    - Адаптер 40х40_d_м10_ Арт. T28.SLDPRT
    - Опора ф70_м10х70_ Арт. C19.sldprt
    - Рама.SLDPRT
  - Загрузка
    - Обшивка.SLDPRT
    - Детали
      - Пневмовибратор GT-8.SLDPRT
      - Рама вибролотка.SLDPRT
      - Вибролоток тип 1.SLDPRT
      - Уголок 40х80.SLDPRT
      - Пневмовибратор ПВШ 4000.SLDPRT
      - K0567.03002057.SLDPRT
      - Вибрационная опора ROSTA AS-P 15.SLDPRT
      - Обечайка тип 1.SLDPRT
      - Бункер

        Язык.SLDPRT
      - Вибрационная опора ROSTA AS-C 15.SLDPRT
    - Лоток тип 1.SLDASM
    - Загрузка в сборе.SLDASM
  - Обшивка
    - Лист тип 1.SLDPRT
    - Лист тип 5.SLDPRT
    - Лист тип 2.SLDPRT
    - Лист тип 4.SLDPRT
    - Лист тип 6.SLDPRT
    - Лист тип 3.SLDPRT
  - 1 этап
    - Ролики
      - Крепление Роликов.SLDPRT
      - Валик приводной.SLDPRT
      - Корпус ролика тип 2.SLDPRT
      - Корпус ролика тип 1.SLDPRT
      - Ось.SLDPRT
      - Ролики в сборе.SLDASM
      - Подшипник 5А-60029 ГОСТ 10058-90.SLDASM
      - Ролик.SLDASM
    - Привод
      - Ось подшипниковойц опоры.SLDPRT
      - Корпуск для подшипника.SLDPRT
      - Nidec 404.603_media1661_1.SLDPRT
      - Пластина для привода.SLDPRT
      - Крепление привода подчи.SLDPRT
      - Привод подачи в сборе.SLDASM
      - Крепление привода подчи тип 1.SLDPRT
      - Крепление привода подчи тип 2.SLDPRT
      - Лента тип 2.SLDPRT
      - Подшипниковый узел.SLDASM
    - Лента-ступень
      - Лента тип 3.SLDPRT
      - Стенка тип 1.SLDPRT
      - Лента-ступень.SLDDRW
      - Скат тип 1.SLDPRT
      - Привод

        Шкив тип 5.SLDPRT

        Шкив тип 2.SLDPRT

        Шкив тип 1.SLDPRT

        Шкив тип 3.SLDPRT

        Шкив тип 4.SLDPRT

        Ремень тип 2.SLDPRT

        IG-32GM_Geared_DC_Motor.SLDPRT

        Ремень тип 1.SLDPRT
      - Ролики приводные

        Ролик тип 4.SLDASM

        Корпус ролика тип 4.SLDPRT

        Ось тип 4.SLDPRT
      - Зеркально отразитьСтенка тип 4.SLDPRT
      - Стенка тип 2.SLDPRT
      - Стенка тип 3.SLDPRT
      - Ролики гравитационные

        Роликт тип 3.SLDASM

        Ось тип 3.SLDPRT

        Корпус ролика тип 3.SLDPRT

        Кольцо тип 3.SLDPRT
      - Стенка тип 4.SLDPRT
      - Лента-ступень.SLDASM
      - Натяжитель

        Ость натяжителя тип 1.SLDPRT

        Натяжитель в сборе.SLDASM

        Половина ролика.SLDPRT
      - Направляющая

        Направляющая ленты-ступени.SLDASM

        Крепление направляющей тип 1.SLDPRT

        Направляющая тип 1.SLDPRT
    - Бункер
      - Лоток подачи 0.2.SLDPRT
      - Бункер в сборе.SLDASM
      - Лист бункера тип 1.SLDPRT
      - Крепление бункера.SLDPRT
      - Бункер_упрощено.SLDPRT
      - Лоток подачи.SLDPRT
      - крепление бункера.vda
      - Лист бункера тип 2.SLDPRT
      - Бункер лист 1.SLDPRT
    - Направляющая
      - Направляющая воронки тип 1.SLDPRT
      - Ограничитель тип 1.SLDPRT
      - Крепление воронки тип 1.SLDPRT
      - Воронка основной ленты.SLDASM
      - Направляющая подачи.SLDPRT
      - Ограничитель тип 2.SLDPRT
      - Направляющая подачи в сборе.SLDASM
    - Сорктивка 1 этапа.SLDASM
    - Разделитель
      - Стенка разделителя тип 4.SLDPRT
      - Стенка разделителя тип 3.SLDPRT
      - Стенка разделителя тип 1.SLDPRT
      - Стенка разделителя тип 2.SLDPRT
      - Разделитель в сборе.SLDASM
      - Деталь8.SLDPRT
  - 2 этап
    - Сортировка 2 этапа в сборе.SLDASM
    - Бункер
      - Лист ребро тип 1.SLDPRT
      - Лист стенка тип 2.SLDPRT
      - Лист стенка тип 1.SLDPRT
      - Лист стенка тип 3.SLDPRT
- Камера
  - Крепление
    - Направляющая.SLDPRT
    - Плита опорная.SLDPRT
    - Плита регулировочная.SLDPRT
  - Камера
    - Линза.SLDPRT
    - Камера.SLDPRT
  - Освещение
    - Linia140-300-Anod.SLDPRT
    - Linia140-2000-Anod.url
  - Камера.SLDASM
- Обшивка
  - Лист торцевой центр2.SLDPRT
  - Лист торцевой сортировка.SLDPRT
  - Лист крышка сортировка.SLDPRT
  - Лист крышка центр.SLDPRT
  - Лист боковой центр.SLDPRT
  - Тоннель.SLDPRT
  - Лист боковой центр 2.SLDPRT
  - Лист боковой центр 3.SLDPRT
  - Лист боковой сортировка 3.SLDPRT
  - Лист боковой сортировка 2.SLDPRT
  - Лист торцевой сортировка 3.SLDPRT
  - Лист дно 1.SLDPRT
  - Петля
    - Часть1.SLDPRT
    - Петля алюминевая.SLDASM
    - Петля алюминевая 40-45 B20.SLDASM
    - Часть2.SLDPRT
  - Ручка
    - Door Handle 140mm.stp.SLDPRT
  - Лист крышка подача.SLDPRT
  - Лист боковой подача.SLDPRT
  - Лист торцевой центр.SLDPRT
  - Лист торцевой подача.SLDPRT
  - Лист крышка сортировка2.SLDPRT
  - Door Handle 95mm.stp.SLDASM
  - Лист боковой сортировка.SLDPRT
  - Металл
    - Лист подачи тип 2.SLDPRT
    - Лист подачи тип 5.SLDPRT
    - Лист сортировки тип 2.SLDPRT
    - Лист подачи тип 4.SLDPRT
    - Тоннель.SLDPRT
    - Лист сортировки тип 3.SLDPRT
    - Лист центра тип 1.SLDPRT
    - Лист центра тип 3.SLDPRT
    - Лист сортировки тип 1.SLDPRT
    - Лист центра тип 2.SLDPRT
    - Ящик на магнитах
      - Крепление приемника.SLDPRT
      - Приемник.SLDPRT
      - Неодимовый магнит диск 30х5 мм с зенковкой 5-10 мм.SLDPRT
      - Ящик на магнитах.SLDASM
    - Лист центра тип 6.SLDPRT
    - Лист подачи тип 1.SLDPRT
    - Лист центра тип 5.SLDPRT
    - Лист центра тип 4.SLDPRT
    - Лист подачи тип 3.SLDPRT
    - Лист дно.SLDPRT
- Конвейер в сборе.SLDASM
- Охлаждение
  - Noctua_NF-A20.SLDASM
  - Cooler Master MasterFan MF200R RGB.SLDPRT
- Лампа
  - Прожектор.SLDPRT
  - Прожектор в сборе.SLDASM
  - Крепление прожектора.SLDPRT
  - Блок питания.stp
  - Пластина затемняющая.SLDPRT
- Пневматика
  - Пневматика приводы.SLDASM
  - Детали
    - Лист монтажный для пневматики.SLDPRT
- Система роликов
  - Опоры
    - Для привода.SLDPRT
    - Для роликов.SLDPRT
  - Детали
    - Лента.SLDPRT
    - Ролик Rollex серия 200.SLDPRT
    - Ролик приводной Rollex.SLDPRT
    - Привод 80i.SLDPRT
    - Ролик Rollex серия 307.SLDPRT
    - Ролик Rollex серия 307_один ручей.SLDPRT
    - Привод 113i.SLDPRT
    - Ролик тип 1700.SLDPRT
    - Ролик гравитационный Rollex.SLDPRT
  - Рама
    - Сортировка.SLDPRT
    - Подача.SLDPRT
  - Привод
    - MPK-52.SLDPRT
    - Шкив.SLDPRT
    - IG-90GM.SLDPRT
    - Привод ленты.SLDASM
    - Шайба.SLDPRT
    - Крепление привода.SLDPRT
  - Ролики для сортировки.SLDASM
  - Ограничитель
    - Детали
      - Крепление лапатки.SLDPRT
      - Лапатка.SLDPRT
      - Угок.SLDPRT
      - Ролик.SLDPRT
      - Направляющая ленты.SLDPRT
      - Направляющая крепления.SLDPRT
    - Огранечитель ленты роликовый.SLDASM
    - Огранечитель ленты.SLDASM
    - Ограничитель лапатка.SLDASM
  - Ролики для подачи.SLDASM
