Дипломный проект на тему Модернизация пресса типа ЛЦ в линии производства льняного масла на ОАО «Воложинский льнокомбинат»

УО «Белорусский государственный аграрный технический университет»
Кафедра «Технологии и техническое обеспечение процессов переработки сельскохозяйственной продукции»
На тему «Модернизация пресса типа ЛЦ в линии производства льняного масла на ОАО «Воложинский льнокомбинат»»
Минск 2015

Исходные данные Маслопресс ЛЦ: производительность 75 т/сут, число оборотов шнекового вала 26 об/мин, масличность получаемой ракушки 14-18 %, потребляемая мощность 35 кВт.
Объектом исследования является маслопресс типа ЛЦ в лини производства льняного масла на ОАО «Воложинский льнокомбинат».
Цель проекта – применение полученных в процессе обучения теоретических знаний и практических навыков при повышении эффективности производства льняного масла путем повышения производительности и качества конечного продукта, а также снижения затрат на техническое обслуживание маслопресса в условия ОАО «Воложинский льнокомбинат».
В процессе работы проанализирована хозяйственная деятельность предприятия. Описан технологический процесс производства льняного масла. Произведен обзор конструкций маслопрессов. Проведен патентный поиск. Выполнен комплекс расчетов.
Отдельный раздел посвящен особенностям по монтажу, эксплуатации, техническому обслуживанию и ремонту маслопресса.
В дипломном проекте предлагается модернизация маслопресса типа ЛЦ. В результате предлагаемых решений повышается производительность, надежность машины и снижается эксплуатационные расходы.
Разработана инструкция по охране труда при эксплуатации модернизируемого маслопресса типа ЛЦ.
Рассчитана экономическая эффективность модернизации маслопресса ЛЦ. Внедрение разработки в производство позволит сэкономить 69615 тыс. руб. в год при планируемом производстве льняного масла 7650 т. Стоимость модернизации составит 8166,8 тыс. руб., а срок окупаемости – 0,12 года.

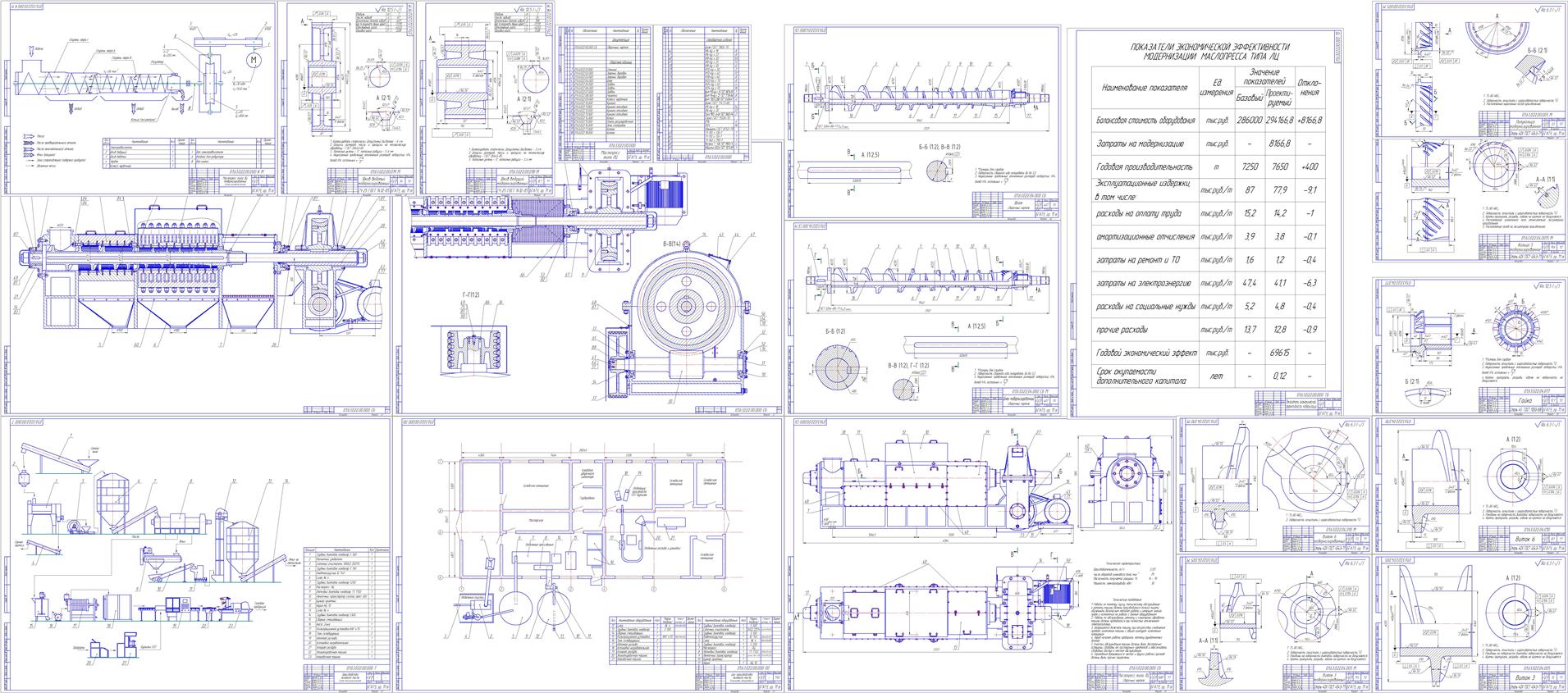

Графическая часть содержит сборочный чертеж маслопресса ЛЦ и деталировку его узлов, план цеха размещения оборудования, технологическую линию производства льняного масла, экономическую эффективность модернизации.

Содержание расчетно-пояснительной записки дипломного проекта
ВВЕДЕНИЕ
1 ОБОСНОВАНИЕ ТЕМЫ ДИПЛОМНОГО ПРОЕКТА
2 ПРОИЗВОДСТВЕННО-ХОЗЯЙСТВЕННАЯ ДЕЯТЕЛЬНОСТЬ ПРЕДПРИЯТИЯ
2.1 Краткая характеристика предприятия
2.2 Технико-экономическая характеристика предприятия
2.3 Сырьевое хозяйство предприятия
3 ОПИСАНИЕ ТЕХНОЛОГИЧЕСКОЙ ЛИНИИ ПРОИЗВОДСТВА ПРОДУКЦИИ
3.1 Характеристика продукции, сырья и полуфабрикатов
3.2 Особенности производства и потребления готового продукта
3.3 Стадии технологического процесса
3.4 Характеристика комплексов оборудования
3.5 Устройство и принцип действия линии
4 АНАЛИЗ ОБОРУДОВАНИЯ ДЛЯ ПРОИЗВОДСТВА ПРОДУКЦИИ
4.1 Назначение и классификация оборудования
4.2 Обзор аналоговых конструкций оборудования
4.3 Патентный обзор
4.4 Техническая характеристика и описание маслопресса типа ЛЦ
5 РАСЧЕТНАЯ ЧАСТЬ
5.1 Технологический расчет
5.2 Энергетический расчет
5.3 Кинематический расчет
5.4 Конструктивный расчет
6 МОНТАЖ, ЭКСПЛУАТАЦИЯ, ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И РЕМОНТ МАСЛОПРЕССА ТИПА ЛЦ
6.1 Монтаж и пуск маслопресса типа ЛЦ
6.2 Особенности эксплуатации маслопресса типа ЛЦ
6.3 Техническое обслуживание маслопресса типа ЛЦ
6.4 Ремонт маслопресса типа ЛЦ
7 ОХРАНА ТРУДА
7.1 Анализ состояния охраны труда на предприятии ОАО «Воложинский льнокомбинат»
7.2 Разработка мер безопасности при эксплуатации модернизируемого маслопресса типа ЛЦ
7.3 Обеспечение пожарной безопасности в ОАО «Воложинский льнокомбинат»
8 РАСЧЕТ ЭКОНОМИЧЕСКОЙ ЭФФЕКТИВНОСТИ ОТ ВНЕДРЕНИЯ ПРОЕКТА В ПРОИЗВОДСТВО
8.1 Расчет затрат на модернизацию
8.2 Расчет экономической эффективности
ЗАКЛЮЧЕНИЕ
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ

Состав: Маслопресс типа ЛЦ (СБ), Шнек (СБ), Шнек модернизированный (СБ), Деталировка (виток 3, виток 3 модернизированный, виток 6, виток 6 модернизированный, гайка, кольцо 5, кольцо 5 модернизированное, регулятор, регулятор модернизированный, шкив ведущий модернизированный, шкив ведомый модернизированный), Спецификации, План цеха растановки оборудования для производства льняного масла (ПО), Технологическая схема производства льняного масла (ТС), Кинематическая схема модернизированного маслопресса типа ЛЦ (КС), Экономическая эффективность модернизации (ТБ), ПЗ Язык документа

Софт: КОМПАС-3D 16 SP1

Файлы:

Каталог / Промышленность / МАПП / Дипломный проект на тему Модернизация пресса типа ЛЦ в линии производства льняного масла на ОАО «Воложинский льнокомбинат»

Записка\2) Задание на дипломное проектирование
Записка\РЕФЕРАТ.doc
Записка\Титульник.doc
Чертежи\А1\2\Виток 3 модернизированный _ 01.63.195.04.005 М.cdw
Чертежи\А1\2\Виток 3.cdw
Чертежи\А1\2\Виток 6 модернизированный _ 01.63.195.04.010 М.cdw
Чертежи\А1\2\Виток 6.cdw
Чертежи\А1\3\Гайка _ 01.63.195.04.017.cdw
Чертежи\А1\4\Кинемат схема.cdw
Чертежи\А1\3\Кольцо 5 _ 01.63.195.04.015.cdw
Чертежи\А1\3\Кольцо 5 М.cdw
Чертежи\Машинно-аппаратурная схема.cdw
Чертежи\План цеха.cdw
Чертежи\А1\3\Регулятор М.cdw
Чертежи\А1\3\Регулятор.cdw
Чертежи\СБ.cdw
Чертежи\А1\4\Шкив ведомый М.cdw
Чертежи\А1\4\Шкив ведущий модернизированный _ 01.63.195.00..cdw
Чертежи\А1\1\Шнек СБ М.cdw
Чертежи\А1\1\Шнек СБ.cdw
Чертежи\Экономика(А1).cdw
Записка\~$ПЗ.docx
Записка\ПЗ.docx
Чертежи\01.63.195.00.000.spw
Записка\Ведомость проекта.spw
Чертежи\Шнек _ 01.63.195.04.000 М.spw
Чертежи\Шнек _ 01.63.195.04.000.spw
Чертежи\А1\1
Чертежи\А1\2
Чертежи\А1\3
Чертежи\А1\4
Чертежи\А1
Записка
Чертежи
