Предназначен данный дозатор для порционного перемещения сыпучих продуктов по технологической цепочке транспортировки из силоса, для использования продукта в следующих технологических операциях. Все детали контактирующие с продуктом - корпус, ротор, крышки, патрубки входа и выхода, фланцы аппарата изготовлены из пищевой нержавеющей стали AISI 304
Производительность дозатора 10000 кг/час
Скорость вращения ротора 20 об/мин
- Главная -
- Чертежи -
- Промышленность -
- Оборудование для технологических процессов -
- Дозирование -
- Дозатор роторный V10

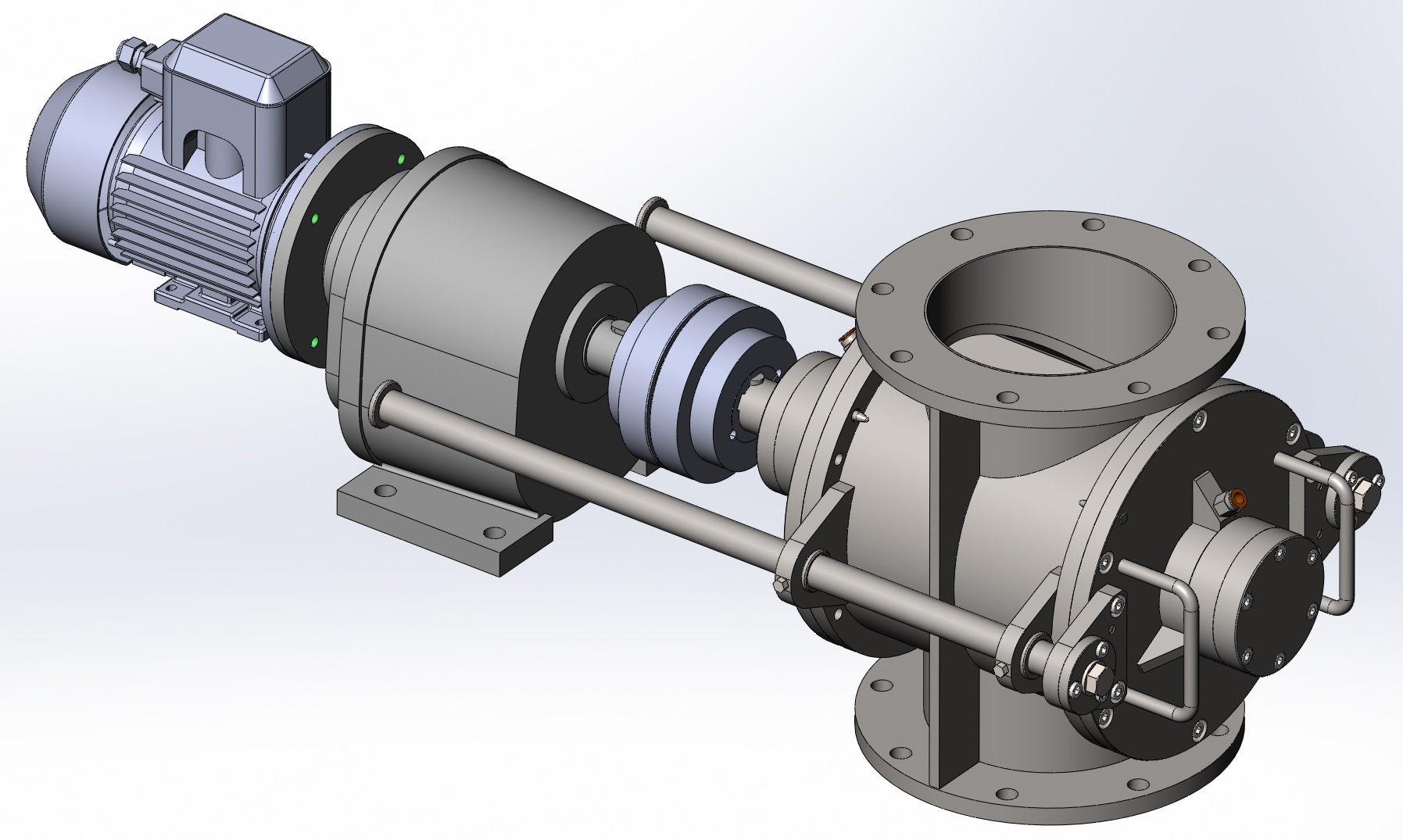

Дозатор роторный V10
1
17
651
2
1
200
Сообщить о проблеме
Автор
Шостак Валерий
Дата
20.09.2017
Язык
Русский
Состав
3D Сборка
Софт
SolidWorks 16 SP5
Как открыть?
Отзывов пока нет
Содержимое архива
-
4ВР71В4У2.sldasm
-
Bear 831_36000K_2_gost(Подшипник 36209K ГОСТ 831-75).sldprt
-
Circlips 13942B_gost(Кольцо 45A ГОСТ 13942-86).sldprt
-
Hex Bolt 7805_gost(Болт M16x35 ГОСТ 7805-70).sldprt
-
Nut 11871_gost(Гайка M42x1 ГОСТ 11871-88).sldprt
-
RCV453 P D45 IEC80 B5 B3.3d.sldprt
-
SC GOST 11738_gost(Винт M8x0,5x16 ГОСТ 11738-84).sldprt
-
SC GOST 11738_gost(Винт M8x1x25 ГОСТ 11738-84).sldprt
-
Seal 8752_gost(Манжета 1.1-45х65-6 ГОСТ 8752-79).sldprt
-
Seal 8752_gost(Манжета 1.1-58х80-4 ГОСТ 8752-79).sldprt
-
Sp Sc 1481_gost(Винт A.M8x18 ГОСТ 1481-84).sldprt
-
Stift 3128n_gost(Штифт 8x32 ГОСТ 3128-70).sldprt
-
tab washers for round nut gb(GB_FASTENER_WASHER_NWFRN 42).sldprt
-
Washer 6402_3_gost(Шайба 8 ГОСТ 6402-70).sldprt
-
Washer 6402_3_gost(Шайба 12 ГОСТ 6402-70).sldprt
-
Washer 11371n_gost(Шайба A.16 ГОСТ 11371-78).sldprt
-
Вал2(По умолчанию).sldprt
-
Вал дв.sldprt
-
Втулка направляющая.sldprt
-
Втулка штанги.sldprt
-
Выход проводов.sldprt
-
Дозатор-V10.SLDASM
-
Кожух.sldprt
-
Корпус.sldprt
-
Корпус дозатора-V10.sldprt
-
Крышка 1б.sldprt
-
Крышка 2б.sldprt
-
Крышка сквозная.sldprt
-
Муфта SKF FRC 150F.sldprt
-
Ниппель продувки фильтров G1_4.sldprt
-
Палец.sldprt
-
Ротор дозатора-V10(3 й вариант).sldprt
-
Ручка крышки подвижной.sldprt
-
Фиксатор штанги.sldprt
-
Фланец присоединительн.sldprt
-
Шайба 1.sldprt
-
Шайба 2.sldprt
-
Шайба 3.sldprt
-
Шайба 4.sldprt
-
Шайба упор.sldprt
-
Штанга.sldprt
-
втулка1.sldprt
-
кольцо1.sldprt
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
Еще чертежи и проекты по этой теме:
kostyan4ik 1337
А П
Отзывов пока нет
Чтобы оставить отзыв, необходимо войти
Войти с помощью:
Используя функцию входа через сторонние сервисы, Вы соглашаетесь на обработку персональных данных в соответствии с Политикой конфиденциальности
какой присоединительный фланец?
Вход-выход продукта- фланец DN200 (d=200, D=315, h=16)
