Емкость V=6м3

0
255
2512
0
0
150

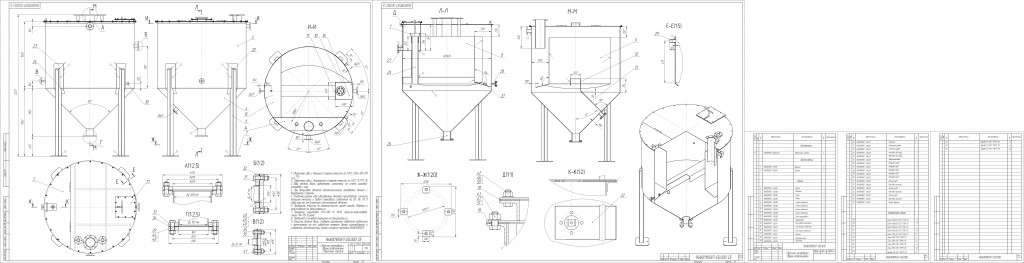

3D модель емкости для сброса отработанои воды на жировом комбинате. Цилиндрическая емкость, с перегородками внутри. Архив содержит модель Solid Works 2012 + полная рабочая документация в Kompac_V13 включающяя 2-А1(СБ), 1-А1(СБ), 1-А3(СБ), полная деталировка.


Сообщить о проблеме
Дата
28.04.2012
Язык
Русский
Состав
3D-модель+СБ+рабочии чертежи
Софт
SolidWorks2012, Kompac_V13 Как открыть?
Отзывов пока нет
Задать вопрос
Содержимое архива
      • icon-9680018587.SLDASM 9680018587.SLDASM
      • icon-96800185870000.SLDASM 96800185870000.SLDASM
      • icon-Втулка.SLDPRT Втулка.SLDPRT
      • icon-Каркас люка.SLDPRT Каркас люка.SLDPRT
      • icon-Конус.SLDPRT Конус.SLDPRT
      • icon-Корпус.SLDPRT Корпус.SLDPRT
      • icon-Крышка.SLDPRT Крышка.SLDPRT
      • icon-Крышка люка.SLDPRT Крышка люка.SLDPRT
      • icon-Люк.SLDPRT Люк.SLDPRT
      • icon-Ось.SLDPRT Ось.SLDPRT
      • icon-Патрубок Ду25.SLDPRT Патрубок Ду25.SLDPRT
      • icon-Патрубок Ду25х105.SLDPRT Патрубок Ду25х105.SLDPRT
      • icon-Патрубок Ду40.SLDPRT Патрубок Ду40.SLDPRT
      • icon-Патрубок Ду65.SLDPRT Патрубок Ду65.SLDPRT
      • icon-Патрубок Ду65х652.SLDPRT Патрубок Ду65х652.SLDPRT
      • icon-Патрубок Ду150.SLDPRT Патрубок Ду150.SLDPRT
      • icon-Патрубок Ду200х105.SLDPRT Патрубок Ду200х105.SLDPRT
      • icon-Пластина.SLDPRT Пластина.SLDPRT
      • icon-Пластина уровня.SLDPRT Пластина уровня.SLDPRT
      • icon-Прокладка.SLDPRT Прокладка.SLDPRT
      • icon-Прокладка в люк.SLDPRT Прокладка в люк.SLDPRT
      • icon-Стержень ф20х250.SLDPRT Стержень ф20х250.SLDPRT
      • icon-Труба 152х5.SLDPRT Труба 152х5.SLDPRT
      • icon-Фланец Ду25.SLDPRT Фланец Ду25.SLDPRT
      • icon-Фланец Ду65.SLDPRT Фланец Ду65.SLDPRT
      • icon-Фланец Ду150.SLDPRT Фланец Ду150.SLDPRT
      • icon-Фланец Ду200.SLDPRT Фланец Ду200.SLDPRT
      • icon-Фланец верхний.SLDPRT Фланец верхний.SLDPRT
      • icon-заглушка.SLDPRT заглушка.SLDPRT
      • icon-опора.SLDPRT опора.SLDPRT
        • icon-9680018587-01.000 - Воронка.cdw 9680018587-01.000 - Воронка.cdw
        • icon-9680018587-01.001 - Втулка.cdw 9680018587-01.001 - Втулка.cdw
        • icon-9680018587-01.002 - Конус.cdw 9680018587-01.002 - Конус.cdw
        • icon-9680018587-01.003 - Пластина.cdw 9680018587-01.003 - Пластина.cdw
        • icon-Втулка _ 9680018587-00.035.cdw Втулка _ 9680018587-00.035.cdw
        • icon-Кранштейн ручки _ 9680018587-00.021.cdw Кранштейн ручки _ 9680018587-00.021.cdw
        • icon-Крышка _ 9680018587-02.000 СБ.cdw Крышка _ 9680018587-02.000 СБ.cdw
        • icon-Крышка люка _ 9680018587-00.004.cdw Крышка люка _ 9680018587-00.004.cdw
        • icon-Крышка резервуара _ 9680018587-00.003.cdw Крышка резервуара _ 9680018587-00.003.cdw
        • icon-Ось _ 9680018587-00.034.cdw Ось _ 9680018587-00.034.cdw
        • icon-Патрубок Ду200_9680018587-00.030.cdw Патрубок Ду200_9680018587-00.030.cdw
        • icon-Перемычка _ 9680018587-00.015...017.cdw Перемычка _ 9680018587-00.015...017.cdw
        • icon-Прокладка фланца Ду200 _ 9680018587-00.018.cdw Прокладка фланца Ду200 _ 9680018587-00.018.cdw
        • icon-Ручка _ 9680018587-00.022.cdw Ручка _ 9680018587-00.022.cdw
        • icon-Уголок фданца 1 _ 9680018587-00.018.cdw Уголок фданца 1 _ 9680018587-00.018.cdw
        • icon-Уголок фланца 2 _ 9680018587-00.019.cdw Уголок фланца 2 _ 9680018587-00.019.cdw
        • icon-Фланец Ду200.cdw Фланец Ду200.cdw
      • icon-9680018587 СБ.cdw 9680018587 СБ.cdw
      • icon-Днище _ 9680018587-00.001.cdw Днище _ 9680018587-00.001.cdw
      • icon-Дно второго отделения _ 9680018587-00.007.cdw Дно второго отделения _ 9680018587-00.007.cdw
      • icon-Дно малого  отделения _ 9680018587-00.011.cdw Дно малого отделения _ 9680018587-00.011.cdw
      • icon-Дно первого  отделения _ 9680018587-00.006.cdw Дно первого отделения _ 9680018587-00.006.cdw
      • icon-Заглушка  опоры _ 9680018587-00.033.cdw Заглушка опоры _ 9680018587-00.033.cdw
      • icon-Кранштейн  уровня _ 9680018587-00.025.cdw Кранштейн уровня _ 9680018587-00.025.cdw
      • icon-Крышка  _ 9680018587-00.005.cdw Крышка _ 9680018587-00.005.cdw
      • icon-Накладка  под опору _ 9680018587-00.039.cdw Накладка под опору _ 9680018587-00.039.cdw
      • icon-Обечайка _ 9680018587-00.002.cdw Обечайка _ 9680018587-00.002.cdw
      • icon-Опора _ 9680018587-00.013.cdw Опора _ 9680018587-00.013.cdw
      • icon-Патрубок  Ду25 _ 9680018587-00.028...0029.cdw Патрубок Ду25 _ 9680018587-00.028...0029.cdw
      • icon-Патрубок  Ду65 _ 9680018587-00.026...027.cdw Патрубок Ду65 _ 9680018587-00.026...027.cdw
      • icon-Патрубок  Ду150 _ 9680018587-00.032.cdw Патрубок Ду150 _ 9680018587-00.032.cdw
      • icon-Патрубок выпускной Ду40 _ 9680018587-00.031.cdw Патрубок выпускной Ду40 _ 9680018587-00.031.cdw
      • icon-Перегородка _ 9680018587-00.010.cdw Перегородка _ 9680018587-00.010.cdw
      • icon-Пластина уровня _ 9680018587-00.034.cdw Пластина уровня _ 9680018587-00.034.cdw
      • icon-Подкладка под  опору нижняя _ 9680018587-00.040.cdw Подкладка под опору нижняя _ 9680018587-00.040.cdw
      • icon-Полка  перегородки _ 968008587-00.009.cdw Полка перегородки _ 968008587-00.009.cdw
      • icon-Прокладка _ 9680018587-00.039.cdw Прокладка _ 9680018587-00.039.cdw
      • icon-Прокладка люка _ 9680018587-00.037.cdw Прокладка люка _ 9680018587-00.037.cdw
      • icon-Прокладка фланцев _ 9680018578-00.022...026.cdw Прокладка фланцев _ 9680018578-00.022...026.cdw
      • icon-Пятка _ 9680018587-00.014.cdw Пятка _ 9680018587-00.014.cdw
      • icon-Стенка отделений _ 9680018587-00.007...008.cdw Стенка отделений _ 9680018587-00.007...008.cdw
      • icon-Труба  переливная _ 9680018587-00.033.cdw Труба переливная _ 9680018587-00.033.cdw
      • icon-Фланец  Ду25 _ 9680018578-00.023.cdw Фланец Ду25 _ 9680018578-00.023.cdw
      • icon-Фланец  Ду65 _ 9680018587-00.020.cdw Фланец Ду65 _ 9680018587-00.020.cdw
      • icon-Фланец  Ду150 _ 9680018587-00.024.cdw Фланец Ду150 _ 9680018587-00.024.cdw
      • icon-Фланец верхний _ 9680018587-00.036.cdw Фланец верхний _ 9680018587-00.036.cdw
