Фаршемешалка Л5-ФМ2-М-150 для перемешивания мясного или овощного фарша

Фаршемешалка Л5-ФМ2-М-150 предназначена для перемешивания составных компонентов мясного или овощного фарша. Данная фаршемешалка состоит из станины, корыта, двух месильных винтов, крышки, привода месильных винтов, привода опрокидывания корыта и электрооборудования.
Станина представляет собой сварную раму, закрытую со всех сторон быстросъемными облицовочными листами.
Корыто для перемешивания фарша выполнено из нержавеющей стали. Внутри корыта расположены два месильные винты с лопастями шнекового типа. Винты установлены на конусах и жестко зажаты стяжными винтами.
Крышка выполнена в виде решетки из нержавеющей стали. Она сблокирована с электродвигателем привода винтов. При открывании крышки электродвигатель выключается.
Фарш вручную или самотеком загружается в корыто. После этого крышка закрывается и включается привод месильных винтов. По предусмотренному технологическому процессу в определенное время через окна крышки в корыто загружаются необходимые компоненты. Перемешивание производится до равномерного распределения составных частей фарша. Фарш выгружается путем опрокидывания корыта.

Техническая характеристика фаршемешалки:
1. Производительность, кг/ч 500
2. Вместимость корыта, л 150
3. Коэффициент загрузки 0,5…0,7
4. Продолжительность цикла, мин 3…5
5. Частота вращения ведущего винта, об / мин 102
6. Частота вращения ведомого винта, об / мин 89
7 Время опрокидывания корыта, мин 0,3
8. Высота кромки корыта в рабочем положении, мм 950
9. Высота кромки корыта в перевернутом положении, мм 490
10. Электродвигатель вращения винтов А02-4/-6; N = 3,0кВт, n = 960 об/мин
11. Электродвигатель переворачивания корыта А0Л2/-4; N = 0,27кВт, n = 1410 об/мин
12. Габариты машины, мм:
- длина 1625
- высота 980
- ширина 730
13. Масса машины, кг 466

Также прилагается инструмент для контроля шеек 45k6 детали Вал-шестерня Л5-ФМ2-М-150.100.01 калибр-скоба 45k6 ГОСТ 18360-93. Калибр-скоба 45k6 выполнен сборным и согласно характеристик по ГОСТ 18360-93.

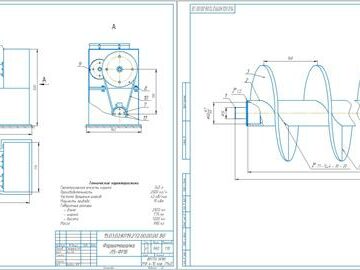

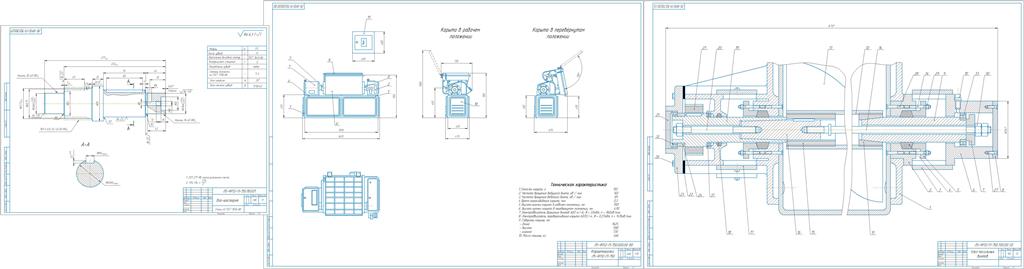

Состав: Фаршемешалка Л5-ФМ2-М-150 (ВО), Спецификация (1 лист), Узел винтов месильных Л5-ФМ2-150.700.00 (СБ), Спецификация (2 листа), Калибр-скоба 45k6 ГОСТ 18360-93 (СБ), Спецификация (1 лист), Деталировка (вал-шестерня), ПЗ (Описание конструкции и работы фаршемешалки 2 листа). Язык документа

Софт: КОМПАС-3D 11

Файлы:

Каталог / Промышленность / МАПП / Фаршемешалка Л5-ФМ2-М-150 для перемешивания мясного или овощного фарша

Вал-шестерня Л5-ФМ2-М-150.100.01.cdw
Калибр-скоба 45k6 ГОСТ 18360-93 (СБ).cdw
Сецификация Узел винтов месильных (лист 1).CDW
Сецификация Узел винтов месильных (лист 2).cdw
Спецификация Калибр-скоба 45k6.cdw
Спецификация Л5-ФМ2-М-150 (ВО).cdw
Узел винтов месильных Л5-ФМ2-150.700.00 (СБ).cdw
Фаршемешалка Л5-ФМ2-М-150 (СБ).cdw
Описание конструкции и работы фаршемешалки.docx
