Комплекс оборудования для измельчения семян сои

Кубанский государственный технологический университет
Кафедра машиностроения и автосервиса
Дипломный проект
На тему: проект комплекса оборудования для измельчения семян сои

Графическая часть 11 листа форм. А1.
Обьектом данного дипломного проекта является оборудование для измельчения семян сои с термодроблением.
Целью данного дипломного проекта является разработка комплекса оборудования для измельчения семян сои с термодроблением производительностью 2000 кг/ч. В рамках работы над проектом осуществляется проектирование и расчет сушильной установки, вспомогательного оборудования и вальцовой машины для окончачательного измельчения семян сои.
При проектировании сушильной установки были совмещены несколько технологических операций по подготовке материала к переработке таких как: сушка, отделение кожици, и растрескивание материала. В вальцовой машине используется гидравлическое регулирование зазора.
В процессе проектирования были проведены все необходимые расчеты. Детально разработана конструкция сушильной камеры и вальцовой машины.
Данное оборудование обладает высокой экономической эффективностью и может использоваться на предприятиях по переработке сои.
Производительность Q=2000 кг/ч

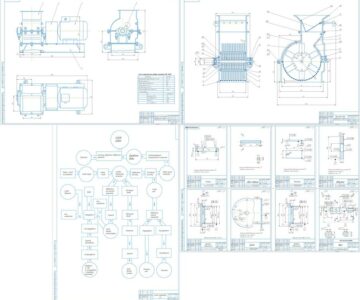

Состав: Сушильный агрегат (ВО), Кинематическая схема(ТС), Вальцевый станок (ВО), Валец питательный (ВО), Аппарат кипящего слоя (ВО), Деталировка, Таблицы, ПЗ Язык документа

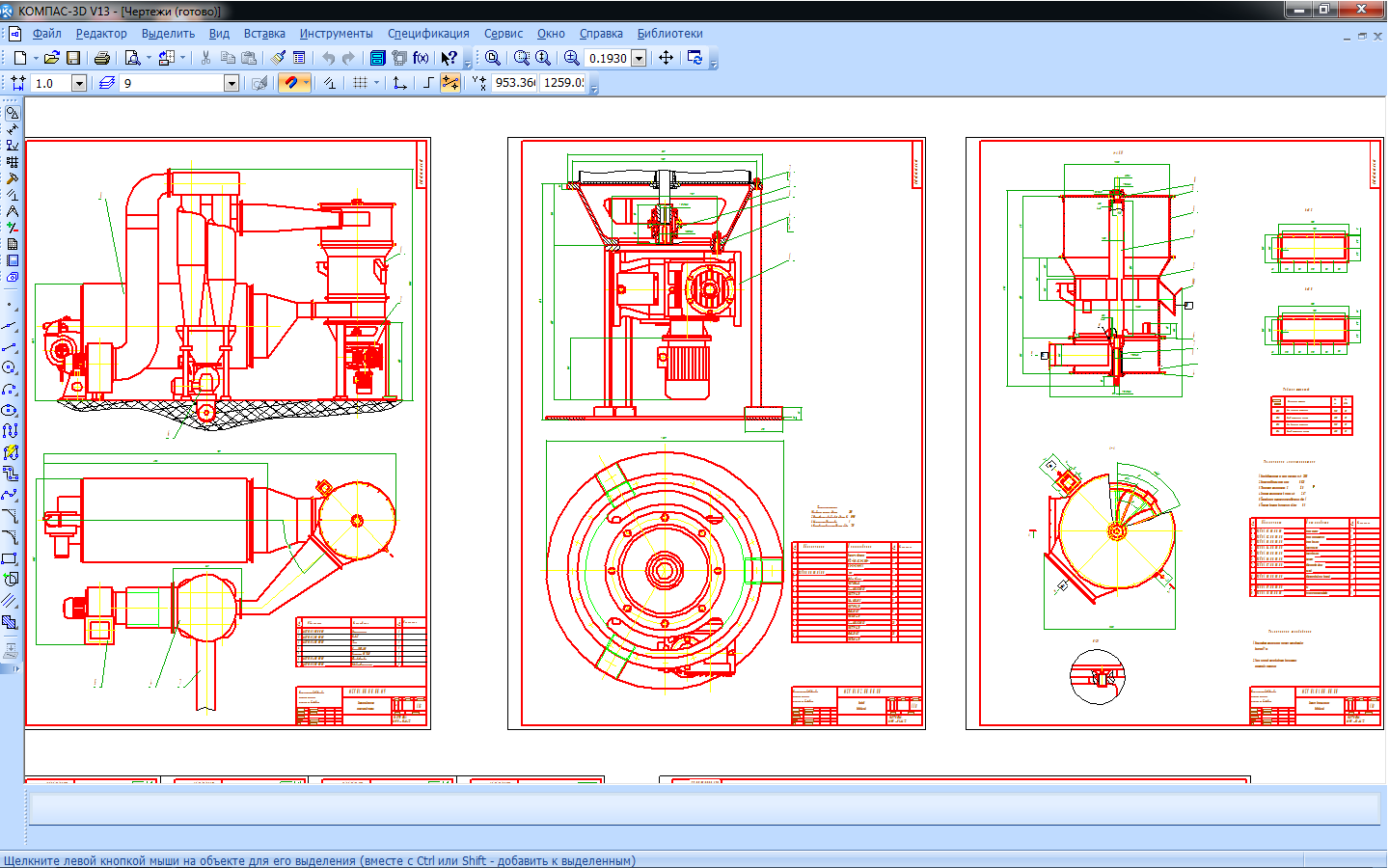

Софт: КОМПАС-3D 13

Файлы:

Каталог / Промышленность / МАПП / Комплекс оборудования для измельчения семян сои

диплом\готово\ПЗ.odt
диплом\готово\реферат1.odt
диплом\готово\таблицы\фадеев.odt
диплом\чертежи готово\1.cdw
диплом\чертежи готово\Аппорат кипящего слоя
диплом\чертежи готово\Валец лопасной Вид общий.cdw
диплом\чертежи готово\Валец питательный Вид общий1.cdw
диплом\чертежи готово\дет\Вал верхний.cdw
диплом\чертежи готово\дет\Вал нижний.cdw
диплом\чертежи готово\дет\Корпус подшипника.cdw
диплом\чертежи готово\дет\Корпус.cdw
диплом\чертежи готово\дет\Крышка.cdw
диплом\чертежи готово\дет\Крышка1.cdw
диплом\чертежи готово\Привод
\⥦ ⮢\⠭ 楢 騩 3.cdw
\⥦ ⮢\⠭ 楢 騩 4.cdw
\⥦ ⮢\⠭ 楢 騩2.cdw
\⥦ ⮢\⠭ 楢 奬 ᪠.cdw
диплом\чертежи готово\Сушильный агрегат
диплом\готово\таблицы
диплом\чертежи готово\дет
диплом\готово
диплом\чертежи готово
диплом
