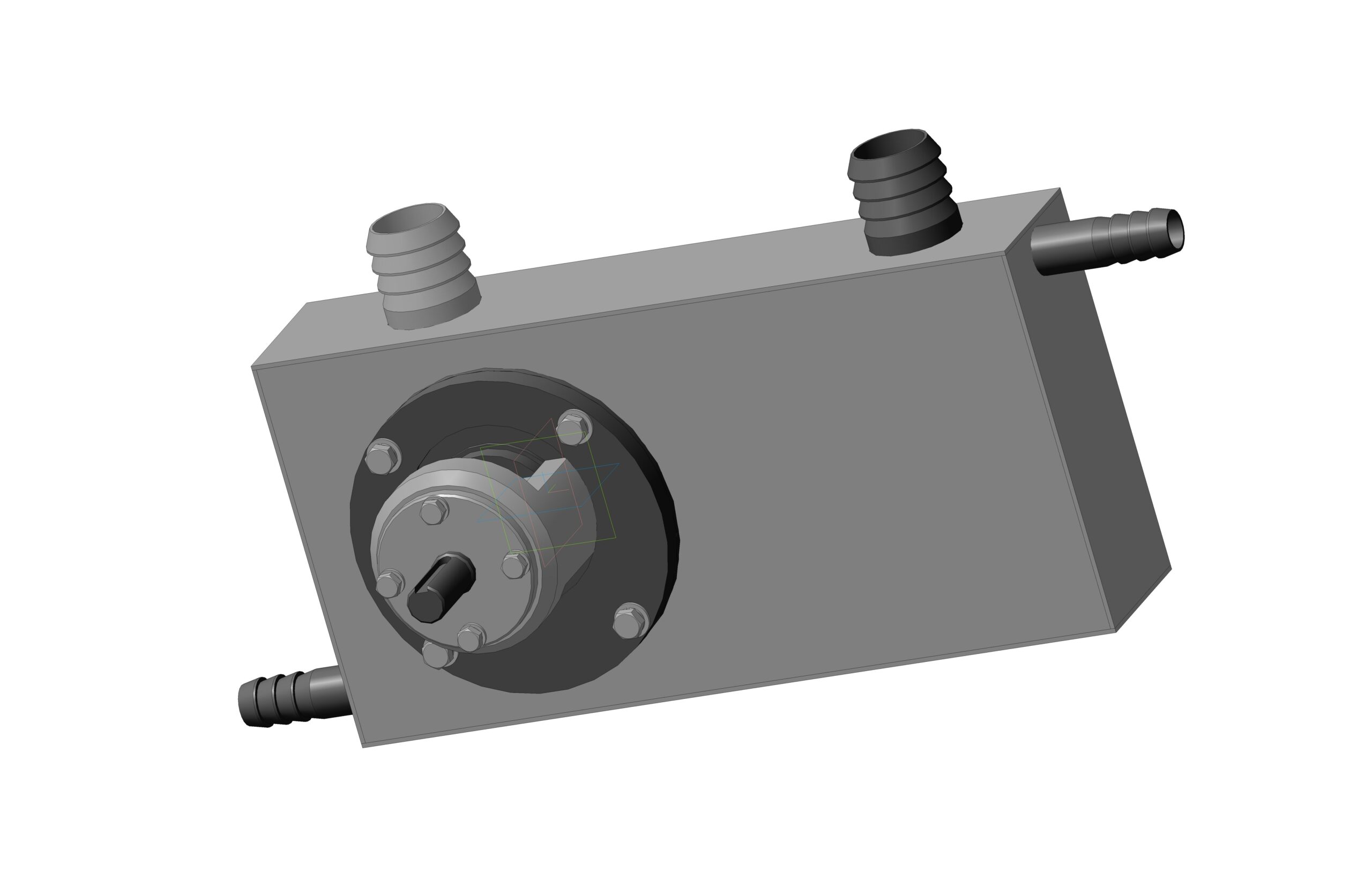

Насос для подачи шоколада, шоколадной глазури устанавливаемый в линии глазирования печенья. Насос имеет подогреваемую рубашку. Подшипниковые узлы расположены снаружи корпуса и не имеют прямого контакта с продуктом.
