Расчет и проектирование якорной мешалки на базе реактора МЗС-316
Южно-Российский Государственный Политехнический Университет (НПИ) им. М.И. Платова
Кафедра ФОДО МАПП
Курсовой проект по дисциплине: "Машины и аппараты пищевых производств"
На тему: "Расчет и проектирование якорной мешалки на базе реактора МЗС-316"
Новочеркасск, 2019
Исходные данные:
внутренний диаметр аппарата D=1 м;
давление рр=0,3 МПа;
температура рабочая t=120 °С;
перемешиваемая среда – карамельная масса;
плотность смеси 1300 кг/м3;
вязкость динамическая массы 64 Пас (120°С);
материал аппарата и мешалки – 08Х18Н10Т.
Графическая часть:

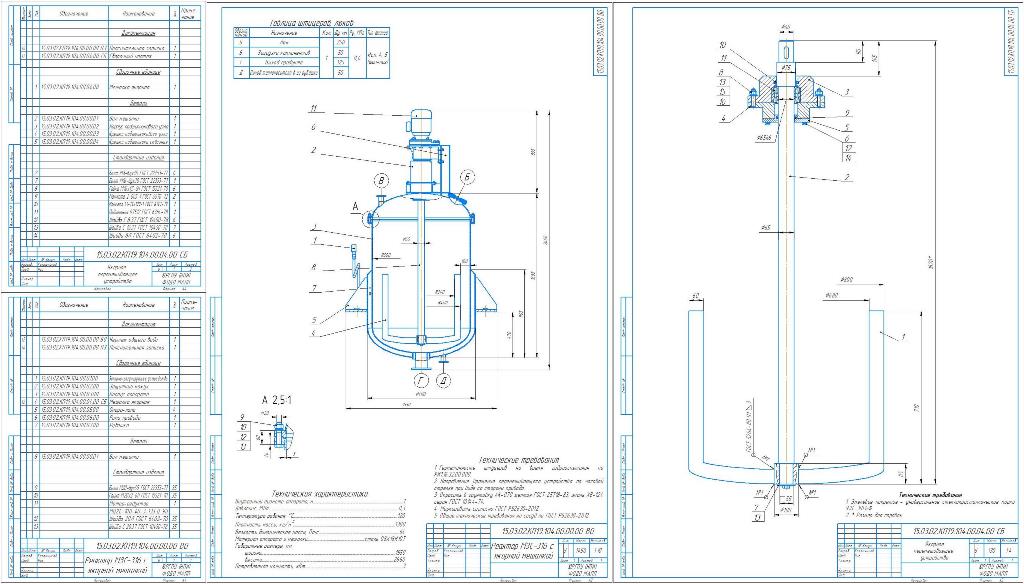

- общий вид реактора МЗС-316 (формат А2);
- сборочный чертеж вала с мешалкой (формат А2).
Пояснительная записка
Введение
1. Обзор существующих конструкций мешалок, аналогичных проектируемой
2. Технологический и механический расчеты якорной мешалки
2.1. Расчет потребной мощности электродвигателя привода. Проверка якоря на прочность при изгибе
2.2. Выбор привода и его элементов
2.3. Определение геометрических параметров мешалки. Проверочный расчет толщины лопасти
2.4. Геометрические размеры проектируемого аппарата
3. Описание проектируемой мешалки
4. Правила техники безопасности при обслуживании якорной мешалки
Заключение
Литература
Состав: Пояснительная записка (ПЗ), общий вид реактора МЗС-316 (ВО) со спецификацией; сборочный чертеж вала с мешалкой (СБ) со спецификацией
Софт: КОМПАС-3D 15 SP2
