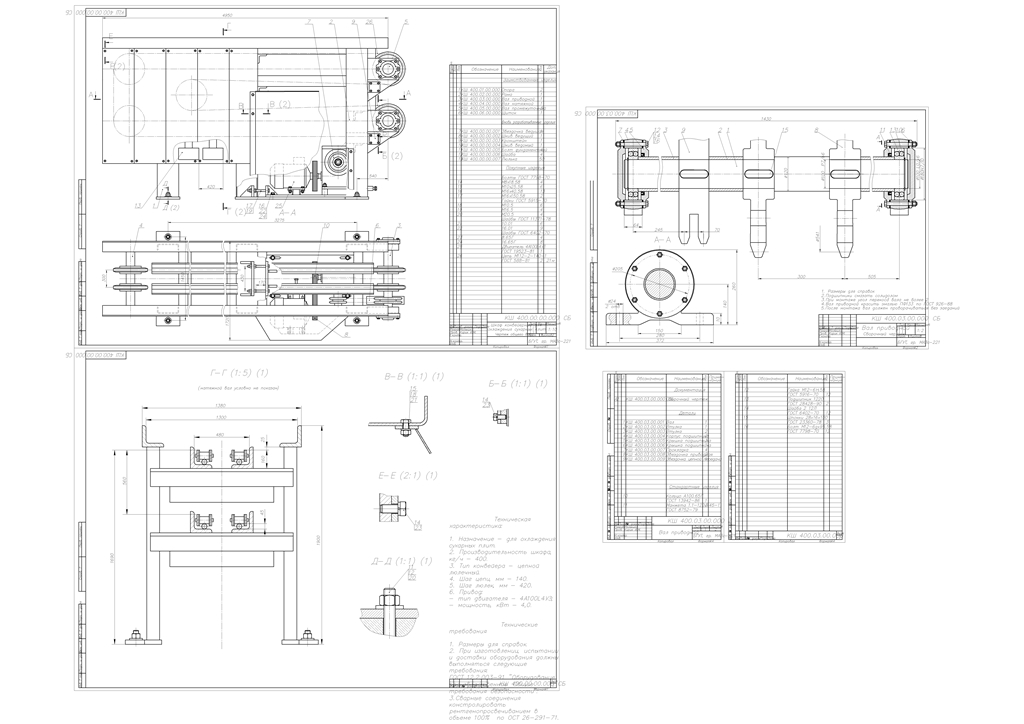

Конвейерный шкаф для охлаждения сухарных плит – 400 кг/ч

БГУТ
Кафедра МАПП
Дисциплина "Расчет и конструирование оборудования"
Тип - Курсовой проект
2024

Конвейерный шкаф для охлаждения сухарных плит.
Исходные данные:
Производительность, кг/ч – 400.
Тип конвейера - цепной люлечный.
Шаг цепи, мм – 140.
Шаг люлек, мм – 420.
Скорость движения цепи, м/с – 0,8...2,4.
Внутри шкафа расположен цепной конвейер. Цепной конвейер представляет собой две пластинчатые шарнирные цепи с шагом 140 мм, перекинутые через три пары чугунных блоков, укрепленных на стальных валах. Между цепями подвешены люльки. Люльки делают из уголковой стали в виде рамок, в которые вставляются секции из форм.
Конвейер с люльками приводится в движение от электродвигателя , соединенного ременной передачей с редуктором, а последний через цепную перёдачу соединен с приводным валом. На случай необходимости конвейер печи снабжен ручным приводом, позволяющим прокрутить конвейер и выгрузить находящийся на люльках хлеб.

Содержание
Введение…………………………………………………………………………4
1 Состояние вопроса и литературный обзор..................................................5
2 Описания конструкции и принципа действия............................................13
3 Расчетная часть..............................................................................................15
3.1 Технологический расчет............................................................................15
3.2 Энергетический расчет..............................................................................16
3.3 Конструктивный расчет............................................................................20
4 Правила эксплуатации и требования безопасности .................................25
Список использованных источников……………………….…………...……27
